Beschreibung

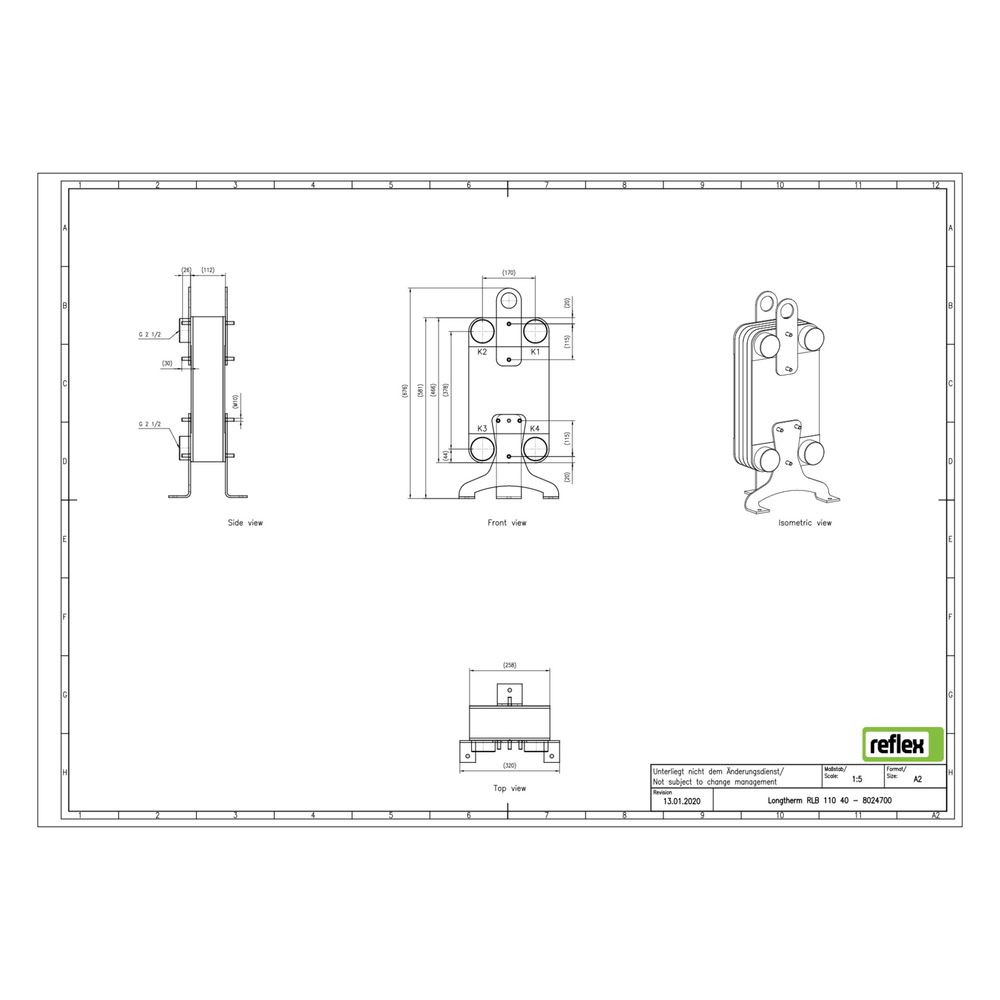

Reflex Longtherm Plattenwärmetauscher RLB-110-40, gelötet, 40 Platten, eingängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss G 2 1/2". Er eignet sich für Anwendungen mit Medientemperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente und zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die durch ein spezielles Lötverfahren mit Kupferlot vakuumverlöten sind. Diese Verbindung sorgt für hohe Stabilität und dauerhafte Dichtigkeit. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine kompakte Bauweise und effiziente Wärmeübertragung.
Welche Kanalformen werden verwendet?
Es kommen zwei unterschiedliche Kanalformen zum Einsatz: Der rhc-Kanal bietet eine große thermisch wirksame Länge der Strömungskanäle mit höherem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand aufweist. Diese Gestaltung ermöglicht eine flexible Anpassung an verschiedene hydraulische Anforderungen.
Welche Anschluss- und Bauformen sind charakteristisch?
Der Plattenwärmetauscher verfügt über einen primären Anschluss mit Außengewinde G 2 1/2 Zoll (65 mm Nenndurchmesser). Die Baulänge beträgt 258 mm, die Bauhöhe 466 mm und die Bautiefe 108 mm. Der Mittenabstand der Anschlüsse liegt bei 170 mm. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für den Einbau mit einer Dämmschale geeignet.
Welche Leistungsmerkmale und Betriebsbedingungen sind zu beachten?
Der Reflex Longtherm RLB-110-40 ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die 40 Platten sind so gestaltet, dass sie einen optimalen Kompromiss zwischen thermischer Wirksamkeit und Durchflusswiderstand bieten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Anschluss: Außengewinde G 2 1/2 Zoll (65 mm)
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 108 mm
- Mittenabstand Anschlüsse: 170 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-110-40 überzeugt durch seine robuste Bauweise und hohe Temperatur- sowie Druckbeständigkeit. Mit 40 gelöteten Edelstahlplatten und einem Außengewindeanschluss bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heiz- und Kühlkreisläufe. Die kompakten Abmessungen und die Möglichkeit zur Dämmung machen ihn vielseitig einsetzbar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8024700 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8024700 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 108,00 |
| EAN-13 | 4036705205248 |
| Geeignet für Dämmschale | ja |
| Gewicht | 30,04 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
