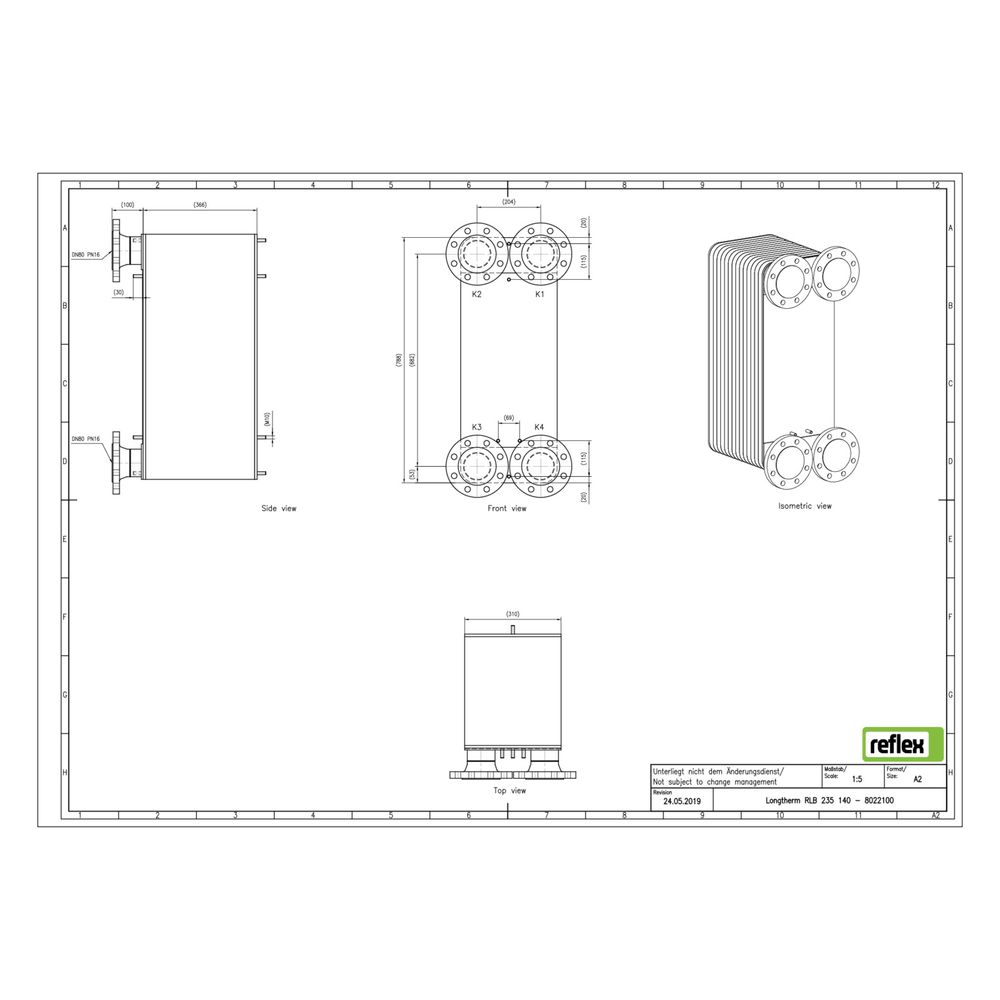

Reflex Longtherm Plattenwärmetauscher RLB-235-140, gelötet, 140 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-140 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 140 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in Heizungs- und Kühlkreisläufen, bei denen eine zuverlässige Wärmeübertragung erforderlich ist. Der Wärmetauscher verfügt über DIN-Flanschanschlüsse und ist nach der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Reflex Longtherm RLB-235-140 aus?
Der Plattenwärmetauscher ist aus rostfreiem Stahl gefertigt und mit Kupferlot gelötet, was eine hohe Stabilität und dauerhafte Verbindung der Platten sicherstellt. Er ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 355 mm in der Bautiefe. Der Wärmetauscher verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80 und einen Mittenabstand der Anschlüsse von 204 mm. Eine Dämmschale ist nicht integriert, jedoch ist das Gerät für die Nachrüstung einer Dämmschale geeignet.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm RLB-235-140 ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Diese Zulassung bestätigt die Eignung für den Einsatz in druckbeaufschlagten Anlagen und stellt sicher, dass der Wärmetauscher den geltenden Sicherheitsanforderungen entspricht.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 355 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende (primär)
Der Reflex Longtherm Plattenwärmetauscher RLB-235-140 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion erfüllt er anspruchsvolle Anforderungen. Die gelötete Ausführung aus Edelstahl mit Kupferlot sorgt für eine dauerhafte Verbindung und hohe Stabilität, während die DIN-Flanschanschlüsse eine einfache Integration in bestehende Anlagen ermöglichen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8022100 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8022100 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 355,00 |
| EAN-13 | 4036705193637 |
| Geeignet für Dämmschale | ja |
| Gewicht | 172,7 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
