Reflex Longtherm Plattenwärmetauscher RLB-235-2-80, gelötet, 80 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-80 ist ein gelöteter, zweigängiger Wärmetauscher mit 80 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Longtherm Plattenwärmetauscher aufgebaut?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte Strömungsräume für die beiden Wasserkreisläufe bilden. Die Konstruktion ist zweigängig, was den Durchfluss optimiert.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Longtherm RLB-235-2-80 geeignet?
Der Plattenwärmetauscher ist für Temperaturen bis 230 °C ausgelegt und hält einem maximalen Betriebsdruck von 25 bar stand. Die Ausführung mit DIN-Flanschanschluss entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Die Bauform ist robust und für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen konzipiert.
Welche Maße und Anschlussdetails sind relevant?

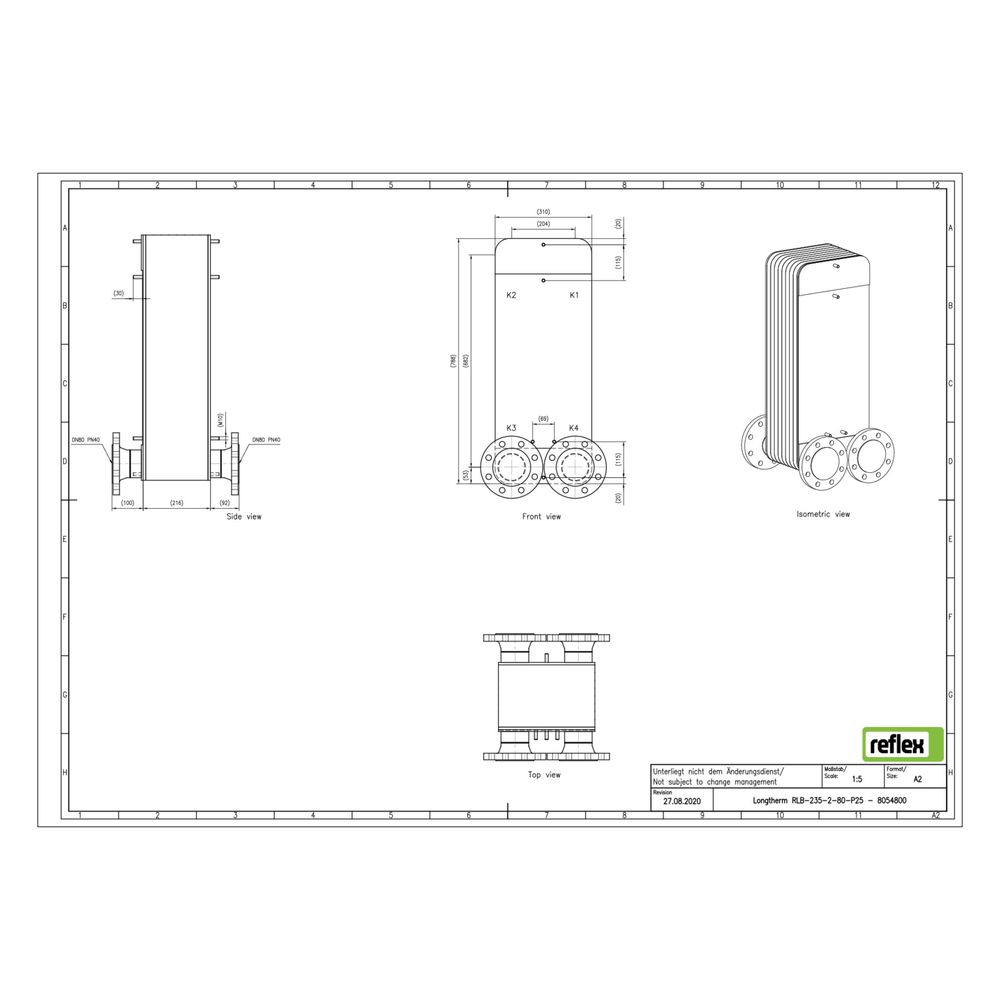

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 208 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, passend für den Nenndurchmesser DN 80. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine solche ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 208 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-80 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und die stabile Kupferlotverbindung. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8054800 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8054800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 208,00 |
| EAN-13 | 4036705219931 |
| Geeignet für Dämmschale | ja |
| Gewicht | 123,27 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
