Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-150, gelötet, 150 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-150 ist ein gelöteter, eingängiger Wärmetauscher mit 150 Edelstahlplatten und einem Außengewindeanschluss von G 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhält. Die Verwendung von rostfreiem Edelstahl (1.4404) und Kupferlot ermöglicht Korrosionsbeständigkeit und Langlebigkeit. Die Fertigung entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Wie funktioniert die Wärmeübertragung im Plattenwärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalformen optimieren den Wärmeaustausch zwischen den beiden Wasserkreisläufen.
Welche Anschlussarten und Maße sind verfügbar?

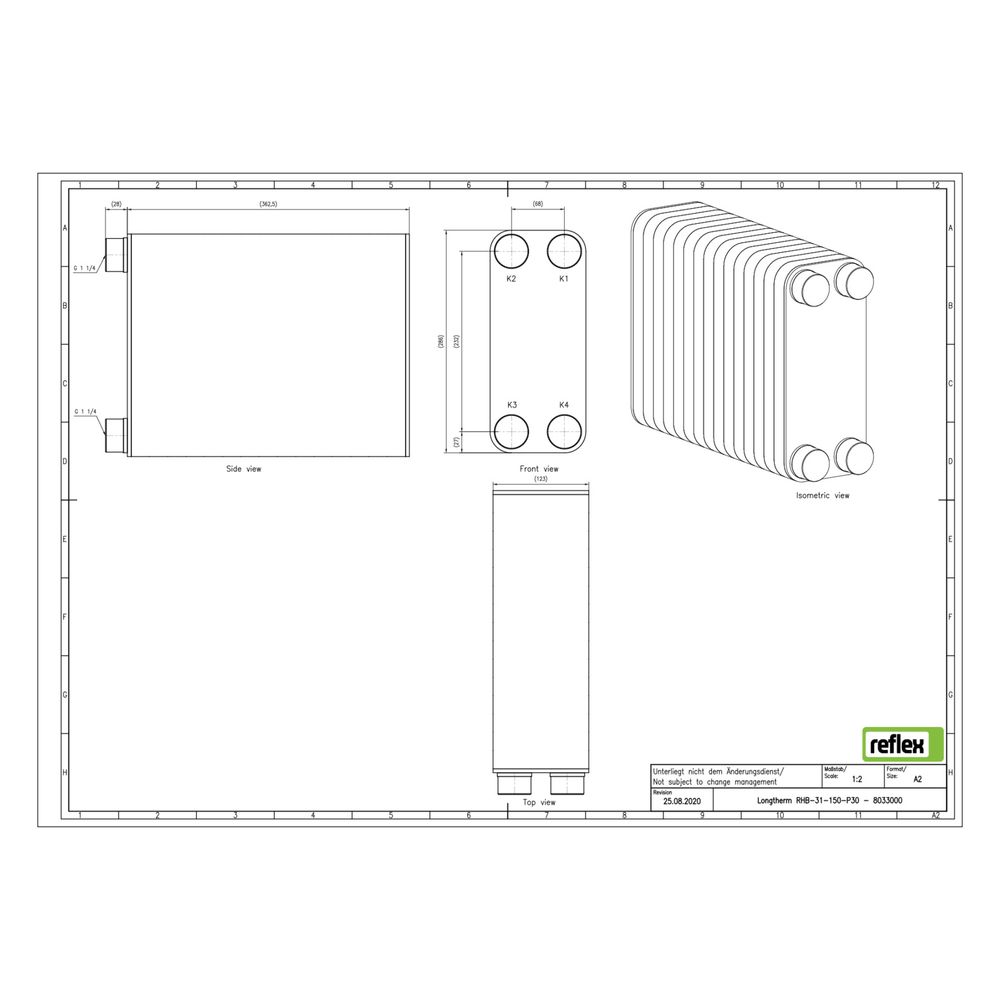

Der Reflex Longtherm RHB-31-150 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von G 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 362 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 362 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-150 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der hochwertigen Edelstahl- und Kupferlot-Konstruktion erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauweise und der Außengewindeanschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8033000 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8033000 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 362,00 |
| EAN-13 | 4036705217517 |
| Geeignet für Dämmschale | ja |
| Gewicht | 23,85 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
