Beschreibung

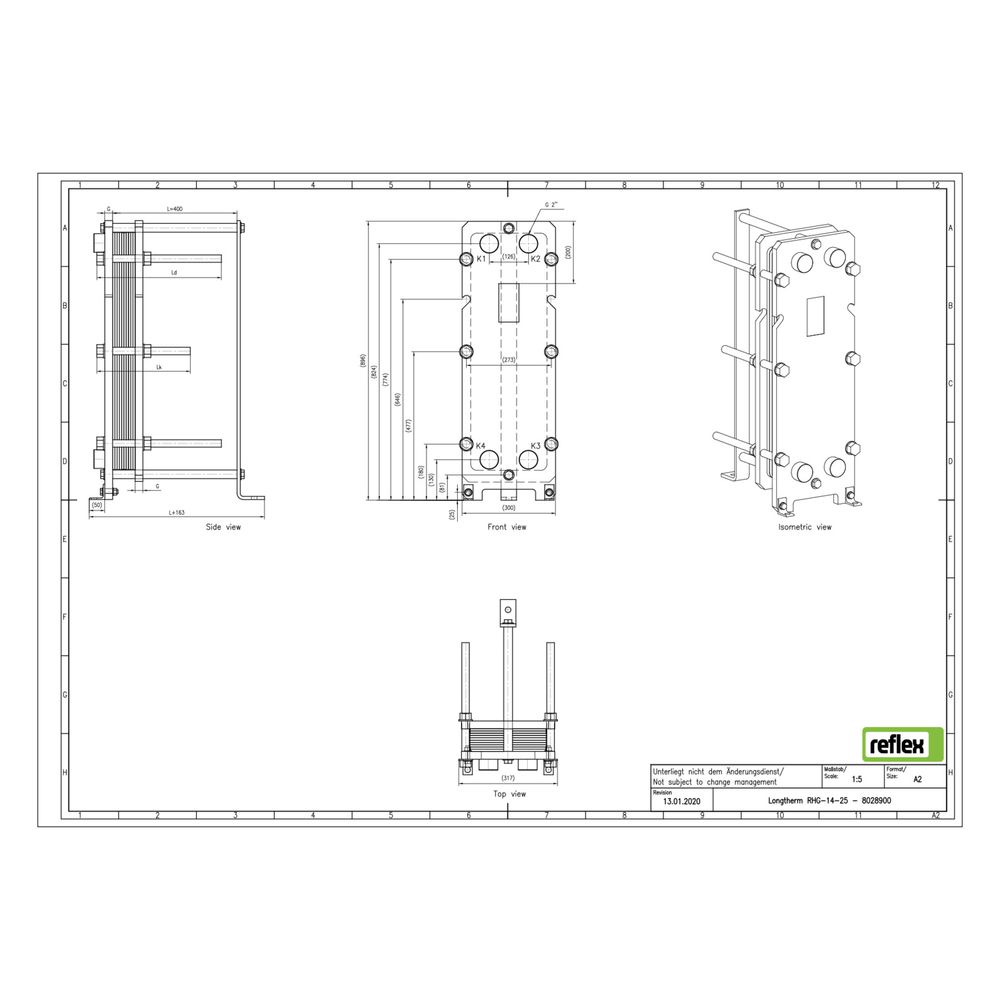

Reflex Longtherm Plattenwärmetauscher RHG-14-25, geschraubt, 25 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-14-25 ist ein geschraubter Wärmetauscher mit 25 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW, wie sie in industriellen und gewerblichen Anlagen vorkommen. Die geschraubte Bauweise ermöglicht eine einfache Reinigung und flexible Erweiterung durch zusätzliche Plattenpakete.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert sind. Die Platten sind über Kontaktpunkte verbunden, auf deren Oberflächen Kanäle eingeprägt sind, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm Länge, 896 mm Höhe und 563 mm Tiefe. Die Platten sind aus rostfreiem Stahl gefertigt. Eine Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU liegt vor.
Wie lässt sich der Plattenwärmetauscher warten und erweitern?
Die geschraubte Bauweise ermöglicht eine schnelle und einfache Zerlegung zur Reinigung. Zudem kann das Plattenpaket bei Bedarf durch weitere Platten erweitert werden. Dichtungen, Plattenmaterial und Gestell können je nach Medium und Kundenwunsch individuell konfiguriert werden.
Technische Daten
- Anzahl der Platten: 25
- Werkstoff der Platten: rostfreier Stahl
- Dichtungen: NBR-Butyl, klebefrei
- Maximaler Arbeitsdruck: 16 bar
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 563 mm
- Nenndurchmesser primär: 2 Zoll (50 mm)
- Primärer Anschluss: Außengewinde
- Mittenabstand Anschlüsse: 126 mm
Der Reflex Longtherm Plattenwärmetauscher RHG-14-25 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Die robuste Edelstahlkonstruktion mit 25 Platten und NBR-Dichtungen sowie die geschraubte Bauweise ermöglichen eine flexible Anpassung und einfache Wartung. Mit einem maximalen Arbeitsdruck von 16 bar und standardisierten Anschlüssen ist er für vielfältige industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028900 |
| Hersteller | Reflex |
| Anzahl der Platten | 25,00 |
| Artikelnummer | REFLEX-8028900 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705206252 |
| Geeignet für Dämmschale | nein |
| Gewicht | 140,6 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
