Reflex Longtherm Plattenwärmetauscher RLB-235-120, gelötet, 120 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-120 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 120 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich besonders für den Einsatz in Heizungs- und Kühlkreisläufen, in denen eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung zwischen den Medien. Die Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.
Welche technischen Eigenschaften zeichnen den Longtherm RLB-235-120 aus?

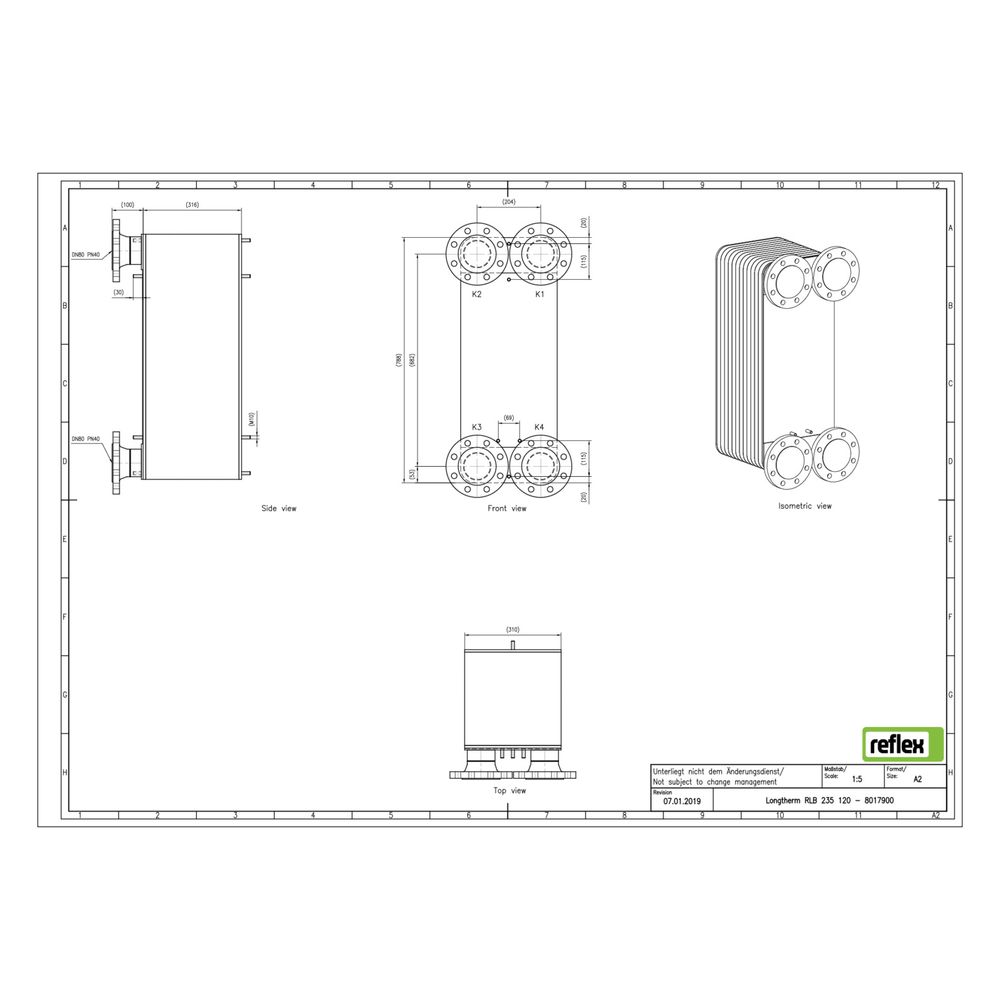

Der Plattenwärmetauscher ist gelötet und verfügt über 120 Edelstahlplatten, die eine hohe Stabilität und dauerhafte Verbindung ermöglichen. Die Bauhöhe beträgt 788 mm, die Baulänge 310 mm und die Bautiefe 306 mm. Der maximale Arbeitsdruck liegt bei 25 bar, die zulässige Betriebstemperatur bei bis zu 230 °C. Der Anschluss erfolgt über Rohrenden mit einem Nenndurchmesser von DN 80 und einem Mittenabstand der Anschlüsse von 204 mm. Das Gerät ist für den Einsatz mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Reflex Longtherm Plattenwärmetauscher?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Dies bestätigt die Einhaltung der relevanten Sicherheits- und Qualitätsanforderungen für den Einsatz in druckbeaufschlagten Anlagen.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 306 mm
- Mittenabstand Anschlüsse: 204 mm
- Ausführung: gelötet
- Temperaturbeständigkeit: bis 230 °C
Der Reflex Longtherm Plattenwärmetauscher RLB-235-120 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Plattenanzahl, dem stabilen Edelstahlmaterial und der bewährten Lötverbindung ist er für hohe Temperaturen und Drücke bis 25 bar geeignet. Die kompakte Bauform und der DN 80 Anschluss ermöglichen eine flexible Integration in verschiedene Anlagenkonzepte.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017900 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8017900 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 306,00 |
| EAN-13 | 4036705179099 |
| Geeignet für Dämmschale | ja |
| Gewicht | 156,39 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
