Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-235-70, gelötet, 70 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-70 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 70 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung erforderlich ist. Die Verbindung der Platten erfolgt durch ein spezielles Kupferlot-Vakuumlötverfahren, das eine dauerhafte Stabilität sicherstellt.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanalformen unterscheiden sich in der thermisch wirksamen Länge und dem Durchflusswiderstand: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist.
Welche Anschlussarten und Bauformen sind verfügbar?

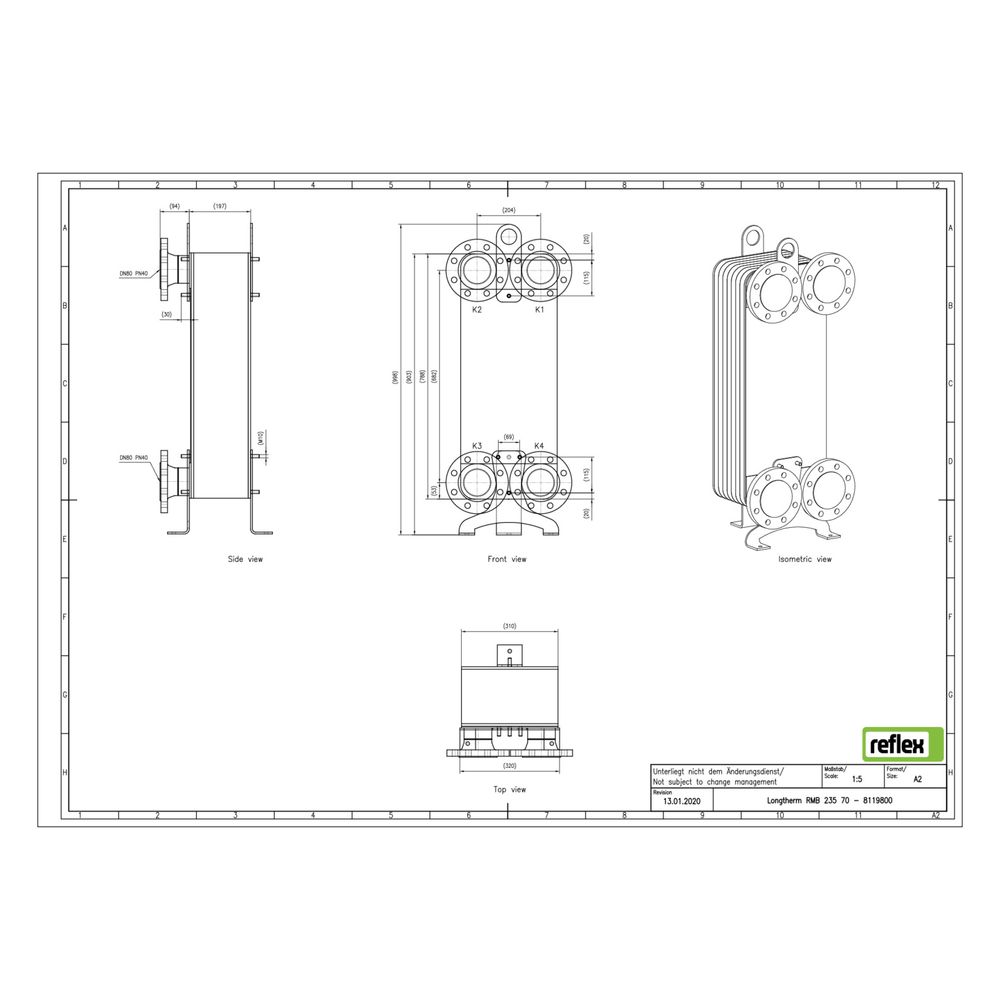

Der RMB-235-70 ist mit einem primären Anschluss mit Außengewinde ausgestattet. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 183 mm in der Bautiefe. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit. Er ist für die Verwendung mit Dämmschalen geeignet, diese sind jedoch nicht im Lieferumfang enthalten.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU. Diese Zulassung bestätigt die Eignung für den Einsatz unter den angegebenen Betriebsbedingungen und stellt die Einhaltung relevanter Sicherheitsanforderungen sicher.
Technische Daten
- Anzahl der Platten: 70
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 183 mm
- Ausführung: gelötet
- Anschlussart: Außengewinde
- Temperaturbeständigkeit: bis 230 °C
Der Reflex Longtherm Plattenwärmetauscher RMB-235-70 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das bewährte Kupferlot-Vakuumlötverfahren. Mit 70 Platten und einem Nenndurchmesser von DN 80 ist er für hohe Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C geeignet. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlanlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8119800 |
| Hersteller | Reflex |
| Anzahl der Platten | 70,00 |
| Artikelnummer | REFLEX-8119800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 183,00 |
| EAN-13 | 4036705205842 |
| Geeignet für Dämmschale | ja |
| Gewicht | 114,99 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
