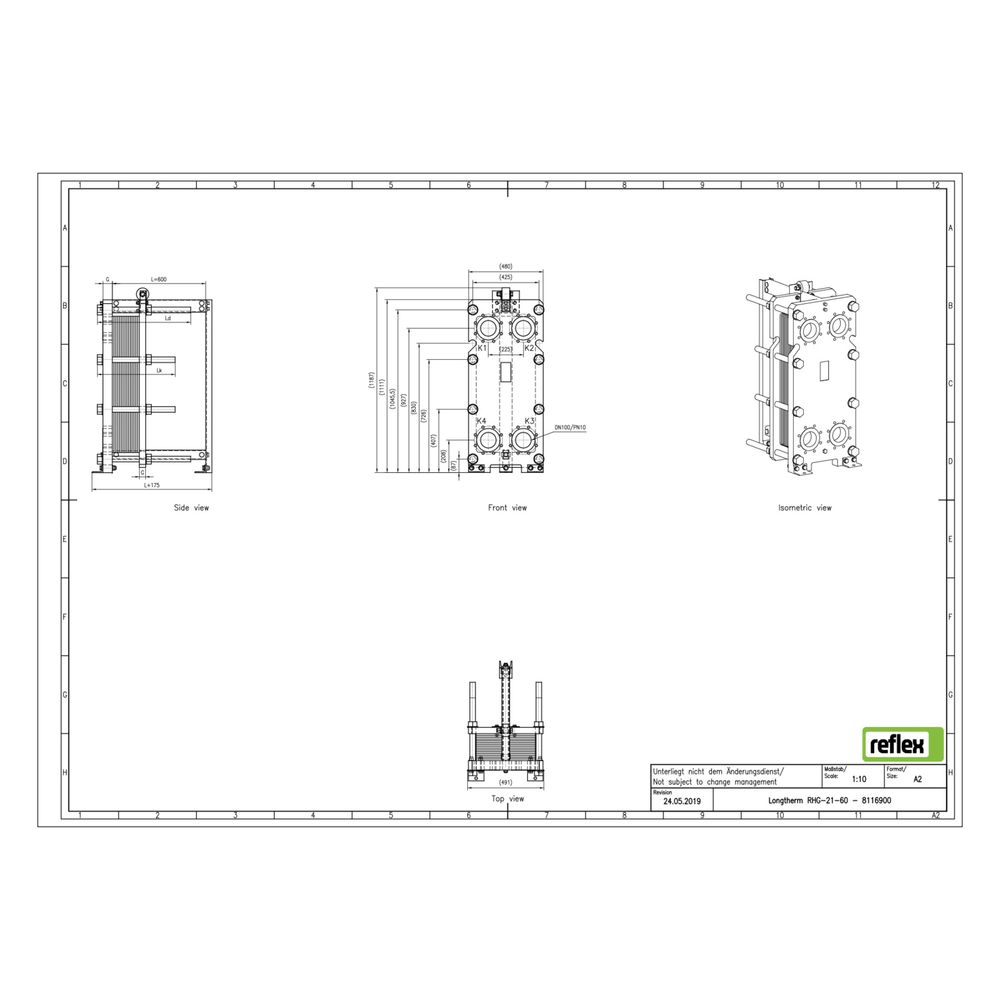

Reflex Longtherm Plattenwärmetauscher RHG-21-60, geschraubt, 60 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-21-60 ist ein geschraubter Wärmetauscher mit 60 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Die Platten sind über Kontaktpunkte kupferverlötet verbunden. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Dichtungen aus klebefreiem NBR-Butyl sorgen für eine sichere Abdichtung.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers. Dadurch ist eine schnelle und unkomplizierte Reinigung möglich. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete flexibel erweitert werden, um den Leistungsanforderungen gerecht zu werden. Diese Flexibilität macht den Longtherm besonders wartungsfreundlich und anpassbar.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Welche Zulassungen und Werkstoffe sind relevant?
Der Reflex Longtherm Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Die Platten bestehen aus rostfreiem Edelstahl, das Lotmaterial ist aus Kupfer gefertigt. Der Rahmen besteht aus Kohlenstoffstahl. Die Dichtungen sind aus NBR-Butyl, einem klebefreien Material, das auf Kundenwunsch und je nach Medium konfiguriert werden kann.
Technische Daten
- Anzahl der Platten: 60
- Baulänge: 480 mm
- Bauhöhe: 1181 mm
- Bautiefe: 745 mm
- Werkstoff Platten: rostfreier Stahl
- Werkstoff Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 100
- Maximaler Arbeitsdruck: 10 bar
- Mittenabstand Anschlüsse: 225 mm
- Dichtungen: NBR-Butyl (klebefrei)
Der Reflex Longtherm Plattenwärmetauscher RHG-21-60 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der flexiblen Erweiterbarkeit durch zusätzliche Platten und der einfachen Wartung durch geschraubte Bauweise ist er eine zuverlässige Lösung für anspruchsvolle Wärmeübertrager-Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8116900 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8116900 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 745,00 |
| EAN-13 | 4036705193330 |
| Geeignet für Dämmschale | nein |
| Gewicht | 390 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
