Reflex Longtherm Plattenwärmetauscher RMG-51-90, geschraubt, 90 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-51-90 ist ein geschraubter Wärmetauscher mit 90 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Konstruktion ist er einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Anforderungen erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Bauweise ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Einsatzbedingungen ist der Longtherm RMG-51-90 geeignet?
Der Plattenwärmetauscher ist für sehr hohe Leistungsbereiche über 1 MW und sehr geringe Temperaturspreizungen ausgelegt. Er ist für einen maximalen Arbeitsdruck von 10 bar konzipiert und verfügt über einen Nenndurchmesser von DN 100. Die seitliche Anschlussmöglichkeit ist nicht vorhanden, und der Wärmetauscher ist nicht vollversiegelt. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.

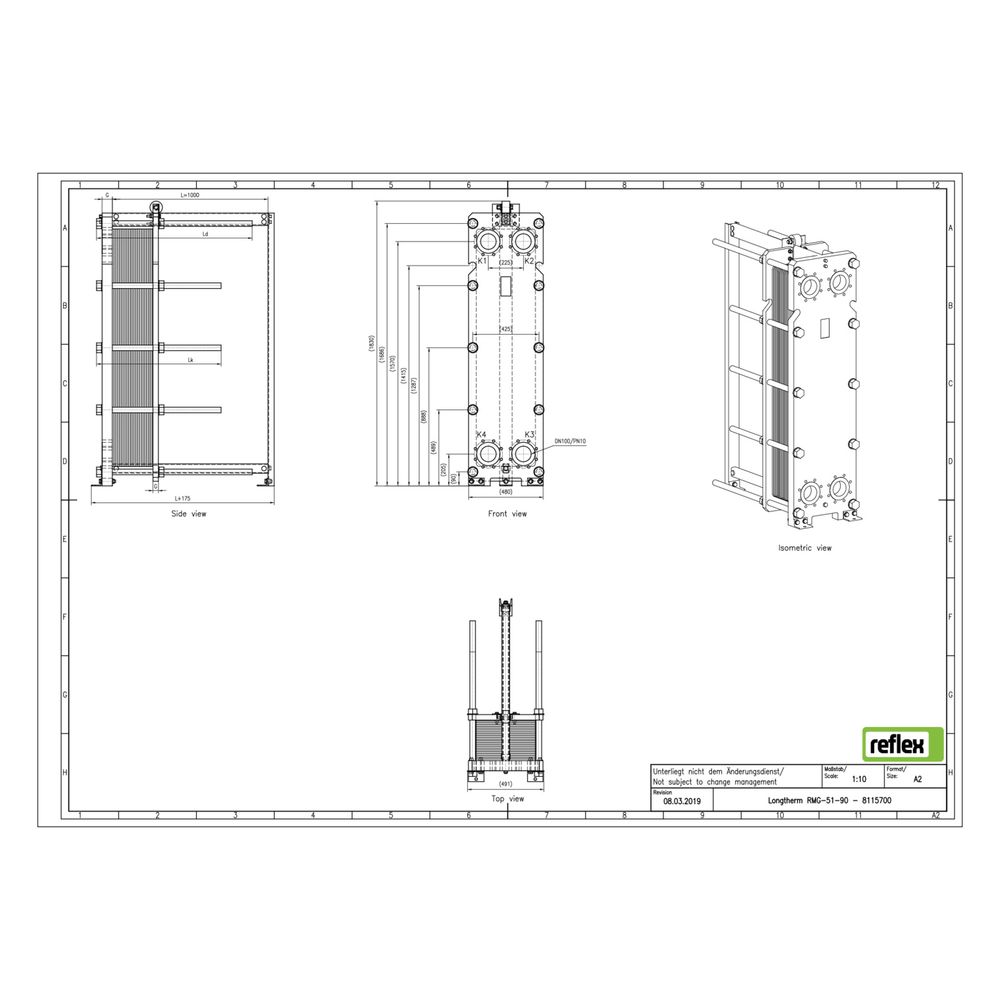

Wie sind die Abmessungen und Materialien des Wärmetauschers?
Der Wärmetauscher hat eine Baulänge von 480 mm, eine Bauhöhe von 1824 mm und eine Bautiefe von 1145 mm. Die Platten bestehen aus rostfreiem Stahl, das Lotmaterial ist aus Kupfer gefertigt. Der Mittenabstand der Anschlüsse beträgt 225 mm. Das Gerät ist nicht für die Verwendung mit einer Dämmschale vorgesehen.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 10 bar
- Nenndurchmesser primär: DN 100
- Baulänge: 480 mm
- Bauhöhe: 1824 mm
- Bautiefe: 1145 mm
- Mittenabstand Anschlüsse: 225 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RMG-51-90 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den 90 Platten und dem maximalen Arbeitsdruck von 10 bar ist er für anspruchsvolle industrielle Anwendungen geeignet und ermöglicht durch seine geschraubte Bauweise eine einfache Wartung und Erweiterung.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8115700 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8115700 |
| Bauhöhe | 1824,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705179693 |
| Geeignet für Dämmschale | nein |
| Gewicht | 798 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
