Beschreibung

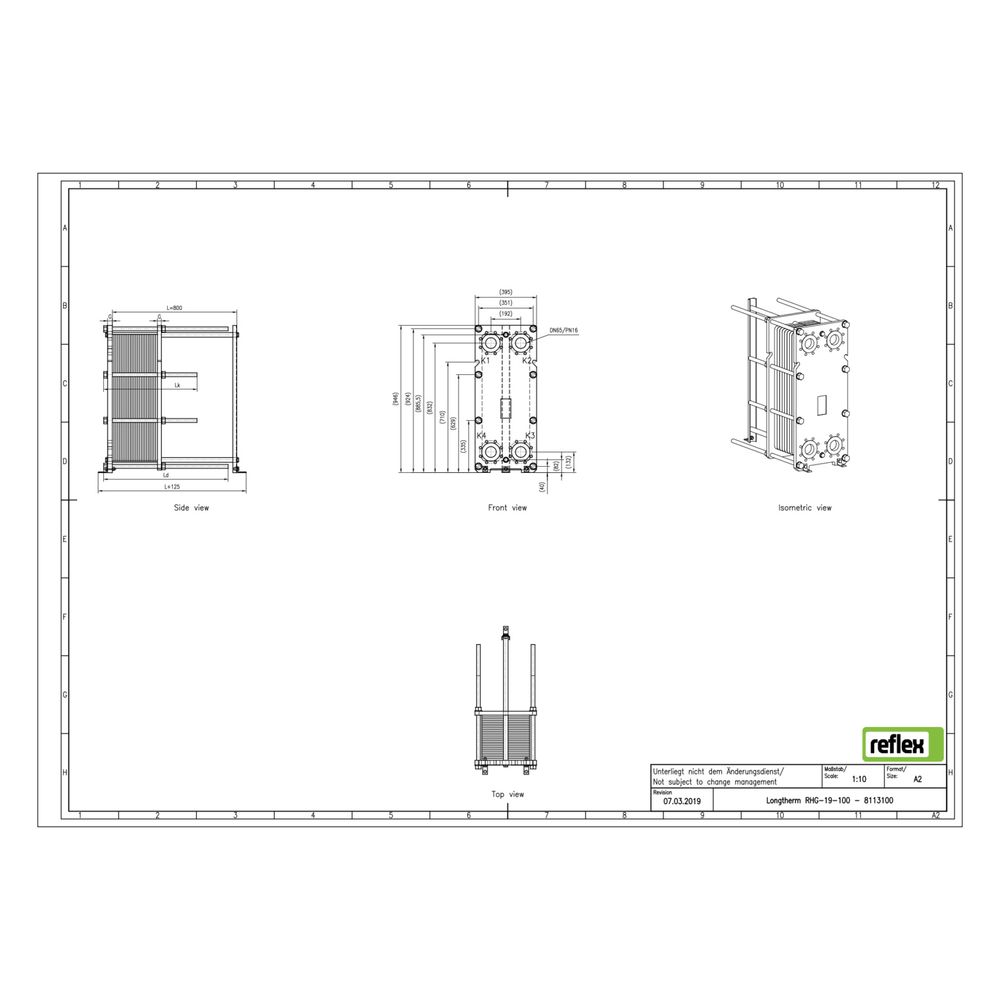

Reflex Longtherm Plattenwärmetauscher RHG-19-100, geschraubt, 100 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-100 ist ein geschraubter Wärmetauscher mit 100 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, die eine effiziente Wärmeübertragung bei hohen Anforderungen benötigen.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Kanalsysteme sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die unterschiedliche Strömungswiderstände und thermisch wirksame Längen bieten. Der rhc-Kanal zeichnet sich durch eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand aus, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung und den Durchfluss im System.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 auf der Primärseite. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 958 mm in der Tiefe. Aufgrund seiner robusten Bauweise aus rostfreiem Stahl und der Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU ist der Longtherm für anspruchsvolle industrielle Anwendungen geeignet.
Wie lässt sich der Wärmetauscher anpassen und warten?
Die geschraubte Bauweise ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete erweitert werden, um die Leistung an veränderte Anforderungen anzupassen. Auf Kundenwunsch sind Anpassungen bei Dichtungen, Plattenmaterial und Gestellen möglich, um den Wärmetauscher optimal auf das jeweilige Medium und den Einsatzfall abzustimmen.
Technische Daten
- Anzahl der Platten: 100
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 958 mm
- Mittenabstand Anschlüsse: 192 mm
- Zulassung: Richtlinie für Druckgeräte 2014/68/EU
Der Reflex Longtherm Plattenwärmetauscher RHG-19-100 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, der geschraubten Bauweise und den hochwertigen NBR-Butyl-Dichtungen ist er für industrielle Anwendungen mit einem maximalen Arbeitsdruck von 16 bar ausgelegt und lässt sich flexibel anpassen und warten.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8113100 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8113100 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 958,00 |
| EAN-13 | 4036705179433 |
| Geeignet für Dämmschale | nein |
| Gewicht | 350 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
