Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-40, gelötet, 40 Platten, eingängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren mit Kupferlot stellt eine dauerhafte Verbindung der Platten sicher und sorgt für eine hohe Stabilität des Wärmetauschers. Dadurch kann das Gerät Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 25 bar aufnehmen. Der Einsatz von rostfreiem Edelstahl (1.4404) ermöglicht Korrosionsbeständigkeit und Langlebigkeit.
Welche Anschlussarten und Bauformen sind verfügbar?

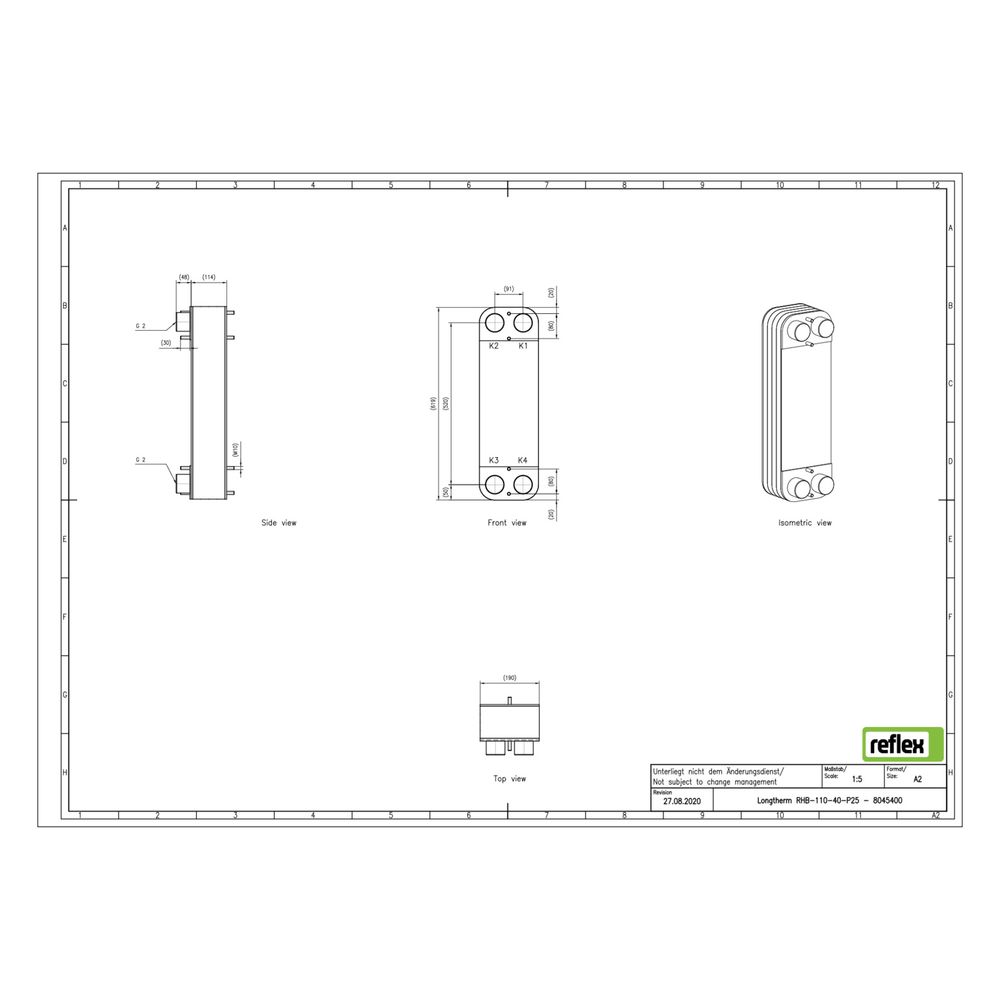

Der Reflex Longtherm RHB-110-40 verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll. Die Bauform ist eingängig, mit einer Baulänge von 191 mm, einer Bauhöhe von 620 mm und einer Bautiefe von 116 mm. Der Mittenabstand der Anschlüsse beträgt 91 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Wie funktioniert die Strömungsführung im Plattenwärmetauscher?
Die eingeprägten Kanäle auf den Edelstahlplatten bilden zwei unterschiedliche Strömungsräume, die getrennt und gegenläufig sind. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Baulänge: 191 mm
- Bautiefe: 116 mm
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Mittenabstand Anschlüsse: 91 mm
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
Der Reflex Longtherm Plattenwärmetauscher RHB-110-40 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner stabilen gelöteten Bauweise, dem hochwertigen Edelstahlmaterial und der hohen Druck- und Temperaturbeständigkeit ist er für anspruchsvolle Anwendungen geeignet und sorgt für eine zuverlässige Leistung bei einer Nennweite von 2 Zoll.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045400 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8045400 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 116,00 |
| EAN-13 | 4036705219016 |
| Geeignet für Dämmschale | ja |
| Gewicht | 33 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
