Reflex Longtherm Plattenwärmetauscher RLB-60-2-140, gelötet, 140 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-140 ist ein gelöteter, zweigängiger Wärmeübertrager der Serie Longtherm von Reflex. Er besteht aus 140 Edelstahlplatten (Werkstoff 1.4404), die vakuumgelötet mit Kupferlot verbunden sind. Das Gerät ist für den Einsatz bei Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt und eignet sich für industrielle und gewerbliche Heizungs- und Kühlkreisläufe.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Es kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und höherem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringerem Durchflusswiderstand. Diese Kombination optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Abmessungen hat der Reflex Longtherm RLB-60-2-140?

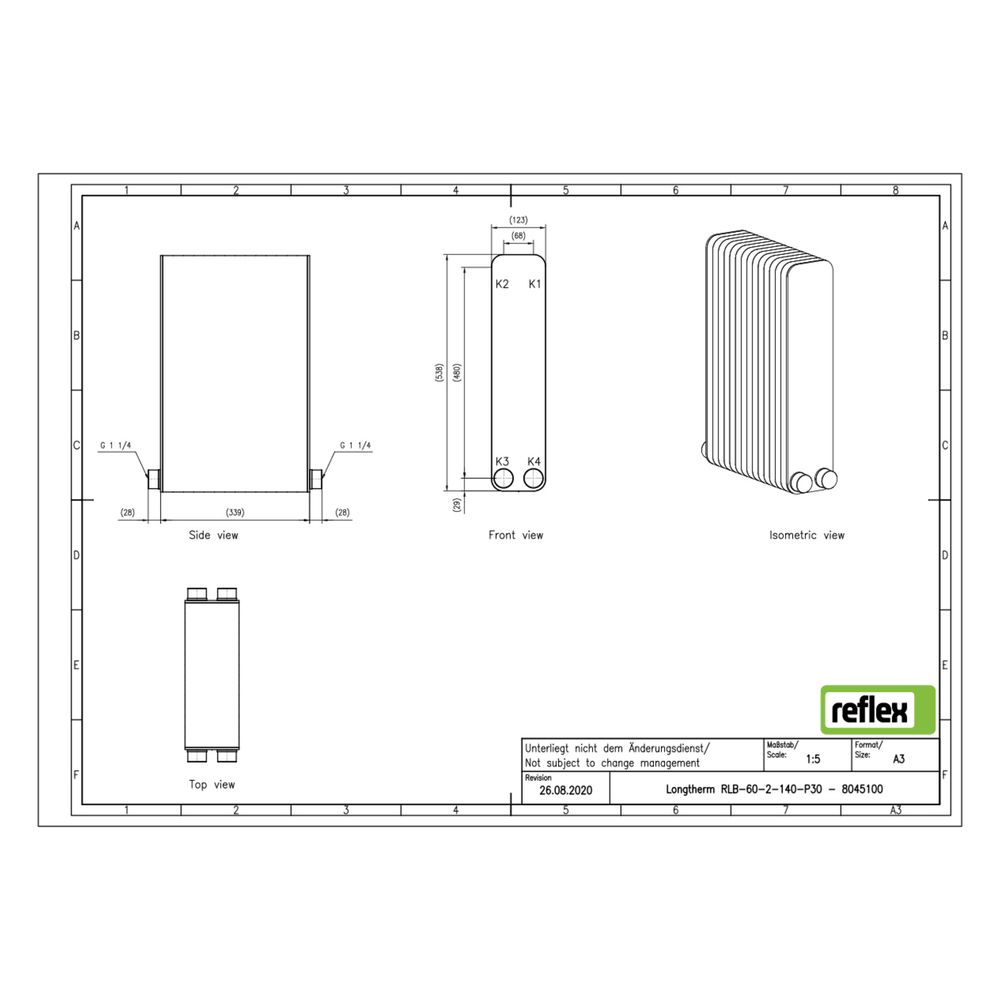

Der Wärmetauscher verfügt über einen primären Außengewindeanschluss G 1 1/4 Zoll (32). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 340 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau in Systeme mit Dämmschale geeignet, eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 140
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 340 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-140 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in druckbeaufschlagten Systemen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der bewährten gelöteten Edelstahlplattenkonstruktion erfüllt er anspruchsvolle Anforderungen in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045100 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8045100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 340,00 |
| EAN-13 | 4036705218989 |
| Geeignet für Dämmschale | ja |
| Gewicht | 37 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
