Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-60-2-40, gelötet, 40 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-40 ist ein gelöteter, zweigängiger Wärmeübertrager aus der Longtherm Serie von Reflex. Er verfügt über 40 Edelstahlplatten (Werkstoff 1.4404), die vakuumgelötet mit Kupferlot verbunden sind. Das Gerät ist für hohe Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt und eignet sich für den Einsatz in Heizungs- und Kühlsystemen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte kupferverlötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar standhalten.
Welche Kanaltypen sind im Wärmetauscher verbaut und welche Bedeutung haben sie?
Der Wärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten und Baugrößen ist der Longtherm RLB-60-2-40 ausgelegt?

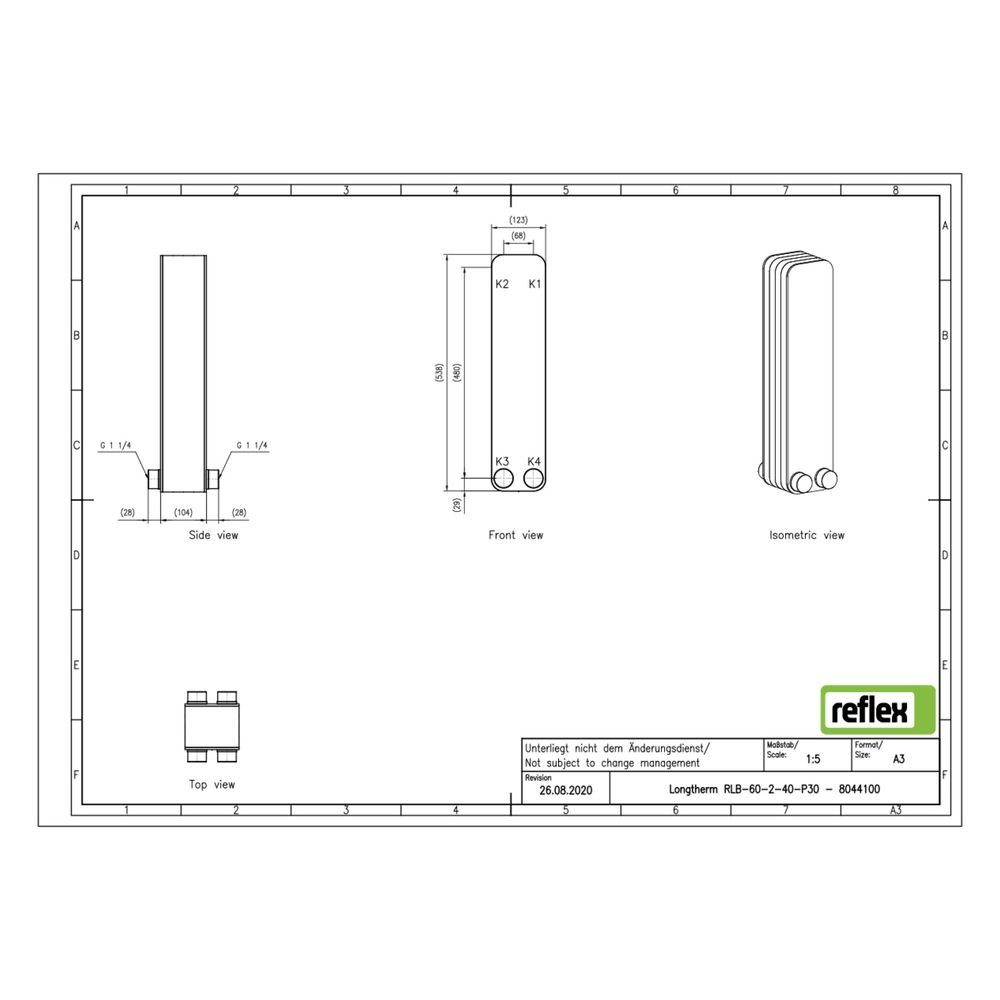

Das Modell RLB-60-2-40 ist mit einem Außengewindeanschluss (AG) von 1 1/4 Zoll ausgestattet. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 104 mm. Der Wärmetauscher ist für den Einbau in Systeme mit diesen Anschlussmaßen konzipiert und kann mit einer Dämmschale kombiniert werden.
Ist der Plattenwärmetauscher für eine Dämmschale geeignet?
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-40 ist für die Verwendung einer Dämmschale geeignet, um Energieverluste zu reduzieren. Eine Dämmschale ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 104 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Kanaltypen: rhc- und rlc-Kanäle
- Mittenabstand Anschlüsse: 68 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-40 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot. Mit einer Leistung für hohe Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 30 bar bietet er eine zuverlässige und effiziente Wärmeübertragung für vielfältige Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8044100 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8044100 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 104,00 |
| EAN-13 | 4036705218880 |
| Geeignet für Dämmschale | ja |
| Gewicht | 11,79 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
