Beschreibung

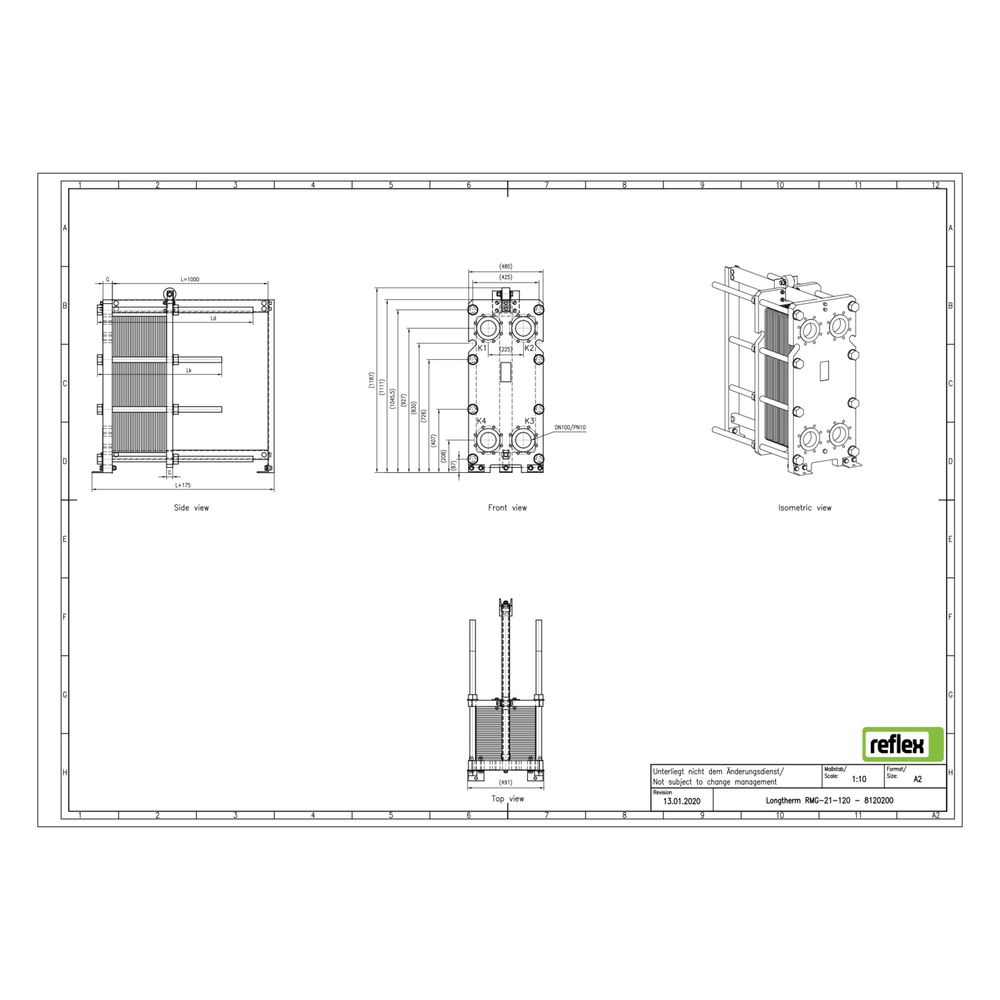

Reflex Longtherm Plattenwärmetauscher RMG-21-120, geschraubt, 120 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-21-120 ist ein geschraubter Wärmetauscher mit 120 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Leistungen gefordert ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem Kohlenstoffstahlrahmen fixiert werden. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine robuste und wartungsfreundliche Bauweise.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen mit unterschiedlichen Strömungseigenschaften: Der rhc-Kanal bietet eine große thermisch wirksame Länge und einen hohen Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge und einen geringeren Durchflusswiderstand besitzt. Diese Kombination optimiert die Wärmeübertragung und den hydraulischen Betrieb des Wärmetauschers.
Welche Anpassungsmöglichkeiten gibt es für den Wärmetauscher?
Je nach Kundenwunsch und eingesetztem Medium können Dichtungen, Plattenmaterial und Gestelle individuell konfiguriert werden. Dies ermöglicht eine flexible Anpassung an spezifische Anforderungen und Betriebsbedingungen.
Welche Zulassungen und Sicherheitsmerkmale besitzt der Reflex Longtherm?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen und für einen maximalen Arbeitsdruck von 10 bar ausgelegt, was sichere und zuverlässige Wärmeübertragung in industriellen Anwendungen ermöglicht.
Technische Daten
- Anzahl der Platten: 120
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Bauhöhe: 1181 mm
- Baulänge: 480 mm
- Bautiefe: 1145 mm
- Nenndurchmesser primär: DN 100
- Maximaler Arbeitsdruck: 10 bar
- Mittenabstand Anschlüsse: 225 mm
- Lotmaterial: Kupfer
- Seitliche Anschlussmöglichkeit: nein
- Geeignet für Dämmschale: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-21-120 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit ist er eine zuverlässige Lösung für industrielle Wärmeübertrager. Die Baugröße und der maximale Arbeitsdruck von 10 bar unterstützen vielfältige Einsatzmöglichkeiten in anspruchsvollen Anlagen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8120200 |
| Hersteller | Reflex |
| Anzahl der Platten | 120,00 |
| Artikelnummer | REFLEX-8120200 |
| Bauhöhe | 1181,00 |
| Baulänge | 480,00 |
| Bautiefe | 1145,00 |
| EAN-13 | 4036705205880 |
| Geeignet für Dämmschale | nein |
| Gewicht | 499,7 kg |
| Max Arbeitsdruck | 10,00 |
| Mittenabstand Anschlüsse | 225,00 |
| Nenndurchmesser primär | DN 100 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
