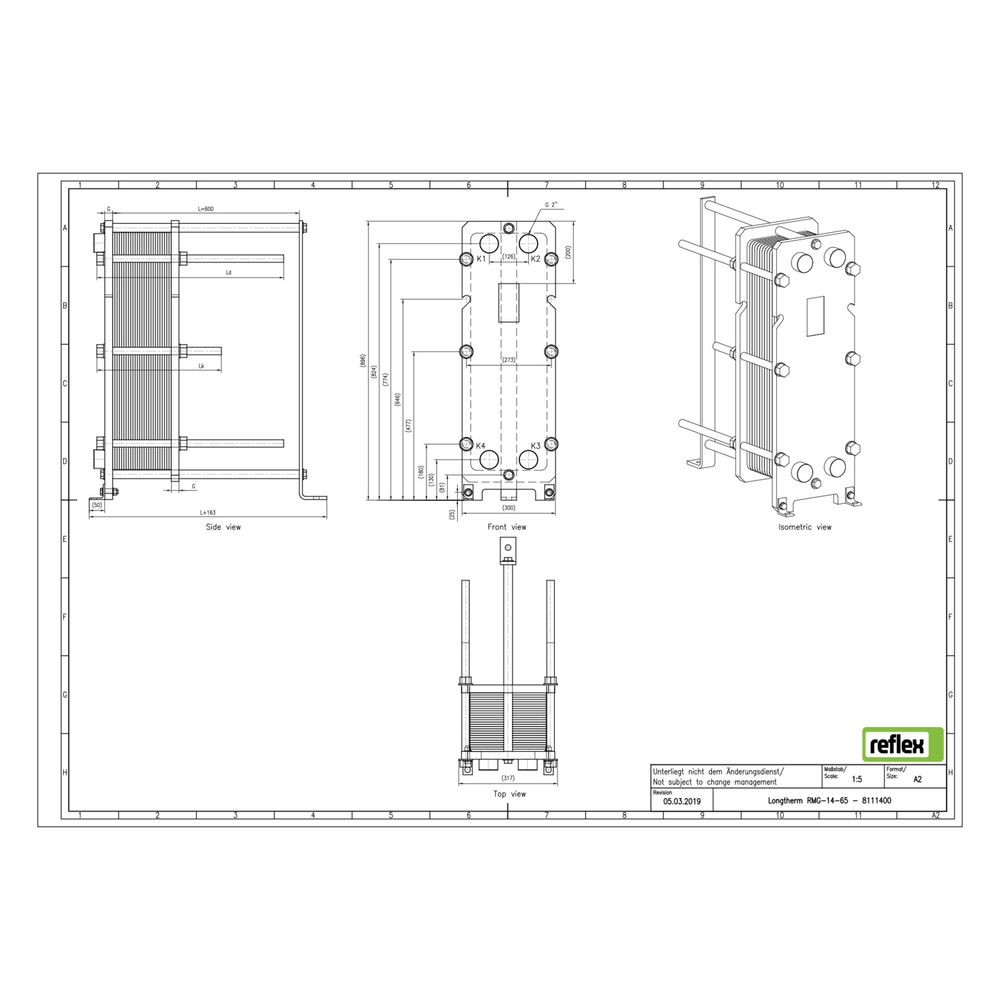

Reflex Longtherm Plattenwärmetauscher RMG-14-65, geschraubt, 65 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-14-65 ist ein geschraubter Wärmetauscher mit 65 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen eine effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Dieses geschraubte Design ermöglicht eine einfache Demontage und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Druckverlust entsprechend den Anforderungen der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm in der Länge, 896 mm in der Höhe und 763 mm in der Tiefe. Der Rahmen besteht aus Kohlenstoffstahl, während die Platten aus rostfreiem Edelstahl gefertigt sind. Die Dichtungen sind aus NBR-Butyl, einem klebefreien Material, das auf Kundenwunsch angepasst werden kann.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Reinigung und Wartung, da der Wärmetauscher zerlegbar ist. Zudem kann das Plattenpaket bei Bedarf erweitert werden, um die Leistung zu erhöhen. Diese Flexibilität macht den Reflex Longtherm besonders geeignet für Anwendungen mit wechselnden Anforderungen oder hohen Leistungsbereichen.
Technische Daten
- Anzahl der Platten: 65
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 126 mm
- Rahmenmaterial: Kohlenstoffstahl
Der Reflex Longtherm Plattenwärmetauscher RMG-14-65 überzeugt durch seine hohe Effizienz bei sehr geringen Temperaturspreizungen und großen Leistungsbereichen über 1 MW. Die geschraubte Bauweise mit Edelstahlplatten und NBR-Butyl-Dichtungen ermöglicht eine einfache Wartung und flexible Erweiterung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Materialien ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8111400 |
| Hersteller | Reflex |
| Anzahl der Platten | 65,00 |
| Artikelnummer | REFLEX-8111400 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179266 |
| Geeignet für Dämmschale | nein |
| Gewicht | 199 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
