Beschreibung
Reflex Longtherm Plattenwärmetauscher RLB-60-50, gelötet, 50 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-50 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 50 Platten und einem Außengewindeanschluss G 1 1/4". Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar geeignet. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschluss- und Bauformen sind verfügbar?

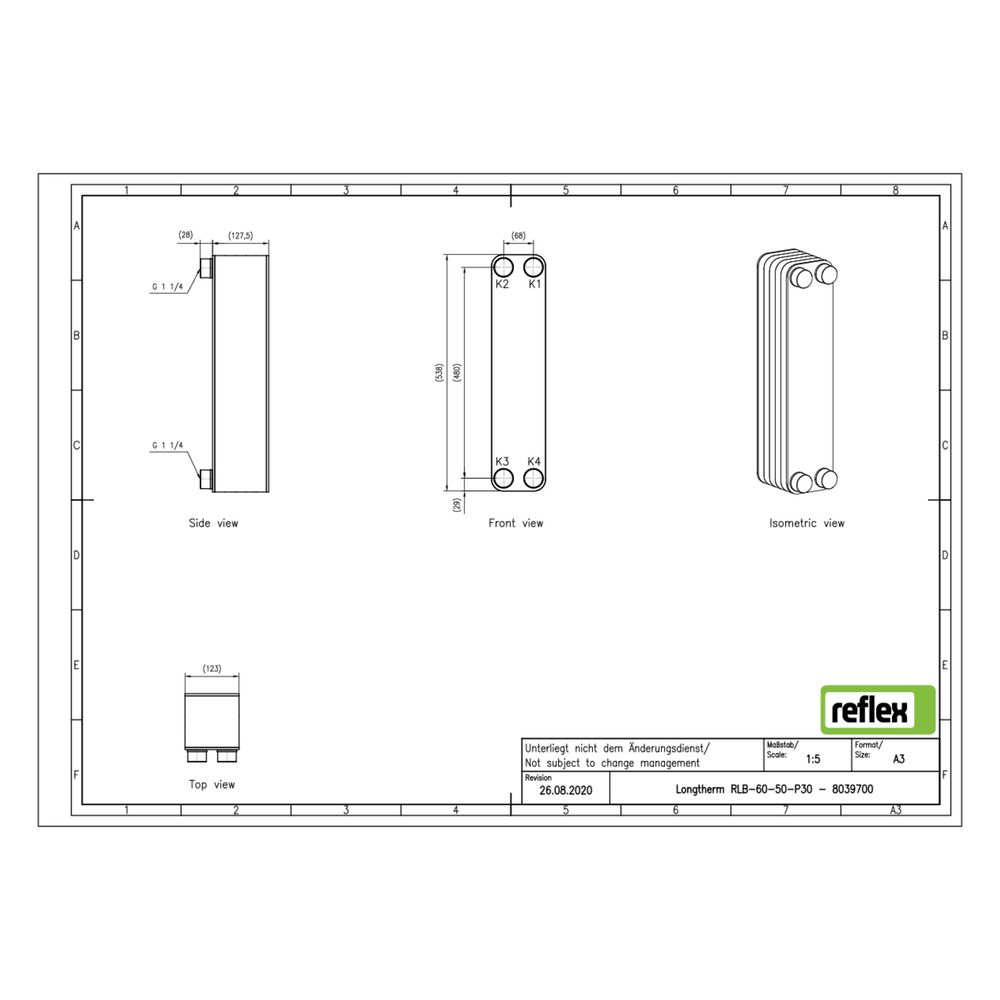

Der Reflex Longtherm RLB-60-50 verfügt über einen primären Außengewindeanschluss G 1 1/4" mit einem Mittenabstand der Anschlüsse von 68 mm. Die Bauabmessungen betragen 123 mm in der Baulänge, 538 mm in der Bauhöhe und 128 mm in der Bautiefe. Der Wärmetauscher ist nicht vollversiegelt und bietet keine seitliche Anschlussmöglichkeit.
Ist der Wärmetauscher für eine Dämmung geeignet?
Der Plattenwärmetauscher ist nicht mit einer Dämmschale ausgestattet, jedoch für die nachträgliche Anbringung einer Dämmschale geeignet, um Wärmeverluste zu reduzieren und die Energieeffizienz zu verbessern.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Rostfreier Stahl (Edelstahl 1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4"
- Mittenabstand Anschlüsse: 68 mm
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 128 mm
- Ausführung: Gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-60-50 überzeugt durch seine robuste Bauweise aus Edelstahl mit Kupferlotverbindung, die hohe Temperaturen und Drücke ermöglicht. Mit 50 Platten und einem Außengewindeanschluss G 1 1/4" bietet er eine effiziente Wärmeübertragung für vielfältige Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039700 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8039700 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 128,00 |
| EAN-13 | 4036705218446 |
| Geeignet für Dämmschale | ja |
| Gewicht | 13,98 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
