Reflex Longtherm Plattenwärmetauscher RLB-235-110, gelötet, 110 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-110 ist ein gelöteter, eingängiger Wärmetauscher aus rostfreiem Edelstahl (1.4404) mit 110 Platten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich besonders für den Einsatz in Heizungs- und Kühlkreisläufen, wo eine zuverlässige Wärmeübertragung bei hohen Anforderungen erforderlich ist. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanalformen unterscheiden sich in der thermisch wirksamen Länge und dem Durchflusswiderstand, was eine effiziente Wärmeübertragung bei unterschiedlichen Betriebsbedingungen ermöglicht.
Welche Vorteile bietet das spezielle Lötverfahren?
Das besondere Lötverfahren sorgt für eine dauerhafte und stabile Verbindung der Edelstahlplatten, wodurch der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhält. Die Kupferlotverbindung trägt zur Korrosionsbeständigkeit und Langlebigkeit des Geräts bei.
Für welche Anwendungen ist der Reflex Longtherm RLB-235-110 geeignet?
Der Plattenwärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlkreisläufen, insbesondere dort, wo hohe Temperaturen und Drücke auftreten. Die robuste Bauweise und die Zulassung gemäß der Richtlinie für Druckgeräte 2014/68/EU machen ihn geeignet für den Einsatz in gewerblichen und industriellen Anlagen.
Wie sind die Anschlüsse und Montageoptionen gestaltet?

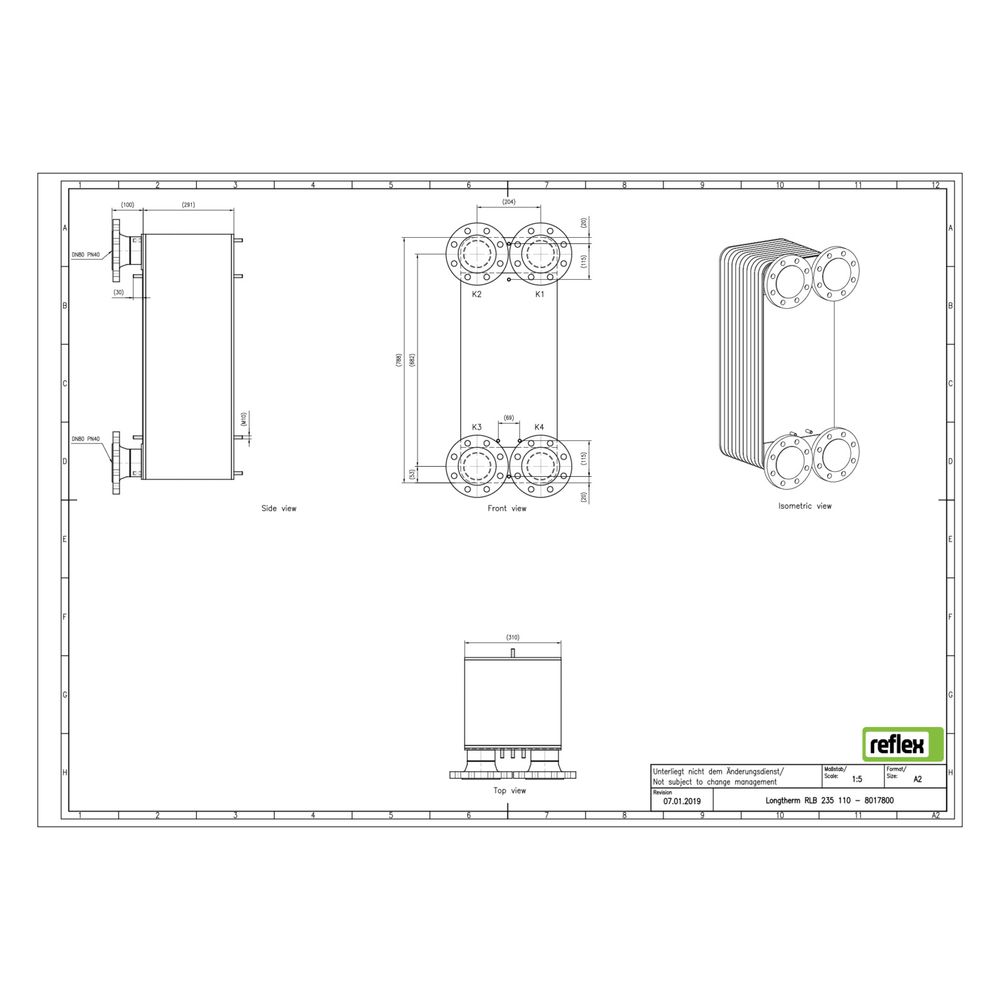

Der RLB-235-110 ist mit DIN-Flanschanschlüssen ausgestattet und verfügt über einen primären Anschluss als Rohrende. Er ist nicht mit seitlichen Anschlussmöglichkeiten versehen, jedoch für die Verwendung mit einer Dämmschale geeignet, um Wärmeverluste zu minimieren. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 281 mm.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 281 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende
Der Reflex Longtherm Plattenwärmetauscher RLB-235-110 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das bewährte Kupferlot-Lötverfahren, das eine hohe Temperatur- und Druckbeständigkeit sicherstellt. Mit 110 Platten und einem Nenndurchmesser von DN 80 bietet er eine effiziente Wärmeübertragung für anspruchsvolle Heizungs- und Kühlkreisläufe.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8017800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 281,00 |
| EAN-13 | 4036705179082 |
| Geeignet für Dämmschale | ja |
| Gewicht | 148,11 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
