Reflex Longtherm Plattenwärmetauscher RLB-110-2-90, gelötet, 90 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss von 2 1/2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren mit Kupferlot sichert eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Dadurch kann der Wärmetauscher Betriebsdrücken bis zu 25 bar standhalten, was ihn für anspruchsvolle Anwendungen in Heizungs- und Kühlanlagen prädestiniert.
Wie sind die Strömungsräume im Plattenwärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand im System.
Für welche Anschlussarten ist der Longtherm RLB-110-2-90 ausgelegt?
Der Plattenwärmetauscher verfügt über einen primären Anschluss mit Außengewinde in der Größe 2 1/2 Zoll (65 mm). Die Baugröße RLB-110-2-90 ist mit Gewindeanschlüssen ausgestattet, was eine flexible Integration in bestehende Rohrsysteme ermöglicht.
Welche Maße und Bauformen hat der Plattenwärmetauscher?
Der Wärmetauscher hat eine Baulänge von 258 mm, eine Bauhöhe von 466 mm und eine Bautiefe von 228 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Das Gerät ist nicht mit einer Dämmschale ausgestattet, jedoch für die Nachrüstung einer Dämmschale geeignet.

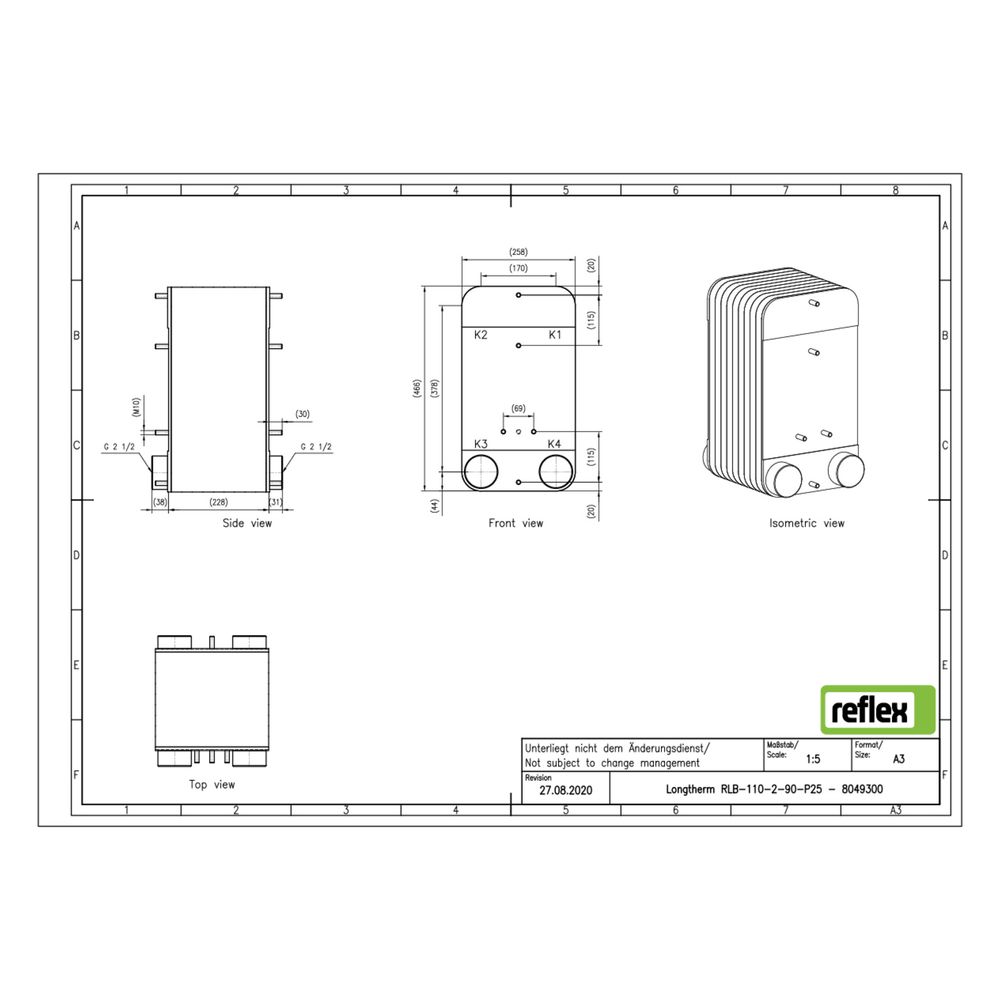

Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 466 mm
- Baulänge: 258 mm
- Bautiefe: 228 mm
- Nenndurchmesser primär: 2 1/2 Zoll (65 mm)
- Maximaler Arbeitsdruck: 25 bar
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-90 überzeugt durch seine robuste Bauweise aus rostfreiem Stahl und das bewährte Kupferlot-Lötverfahren. Mit einer Leistung, die den Betrieb bei bis zu 230 °C und 25 bar ermöglicht, ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049300 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8049300 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 228,00 |
| EAN-13 | 4036705219405 |
| Geeignet für Dämmschale | ja |
| Gewicht | 53,43 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
