Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-60-130, gelötet, 130 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-60-130 ist ein gelöteter, eingängiger Wärmetauscher mit 130 Edelstahlplatten und einem primären Außengewindeanschluss G 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar geeignet und findet Verwendung in Heizungs- und Kühlkreisläufen, die eine zuverlässige Wärmeübertragung erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Platten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Kanalformen sind im Wärmetauscher integriert und welche Funktion haben sie?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand entsprechend der jeweiligen Anwendung.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Das spezielle Lötverfahren sorgt für eine stabile und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.

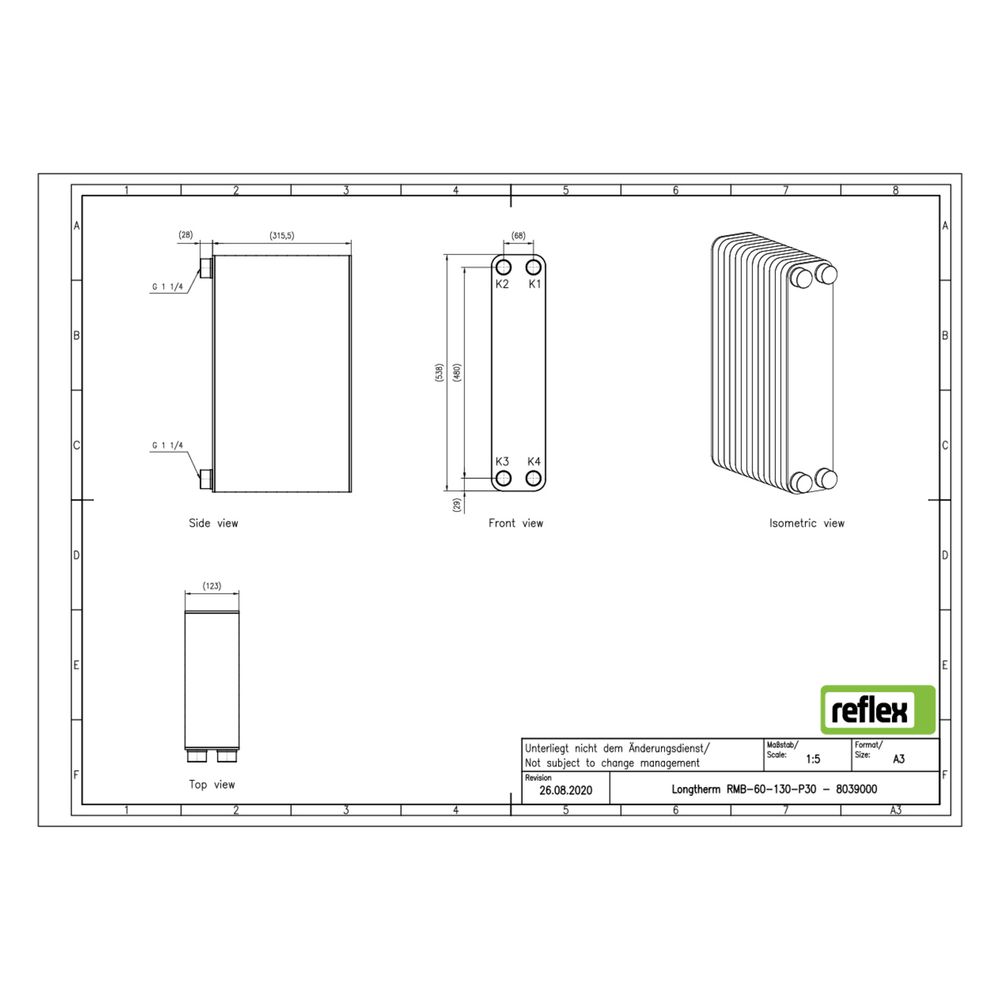

Welche Maße und Anschlussarten sind beim Reflex Longtherm RMB-60-130 vorhanden?
Der Wärmetauscher besitzt einen primären Außengewindeanschluss G 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 316 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 130
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Betriebstemperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 316 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RMB-60-130 bietet eine robuste und effiziente Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der präzisen Verarbeitung aus Edelstahl und Kupferlot erfüllt er anspruchsvolle Anforderungen. Die kompakte Bauweise und der standardisierte Anschluss erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8039000 |
| Hersteller | Reflex |
| Anzahl der Platten | 130,00 |
| Artikelnummer | REFLEX-8039000 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 316,00 |
| EAN-13 | 4036705218378 |
| Geeignet für Dämmschale | ja |
| Gewicht | 34,8 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
