Reflex Longtherm Plattenwärmetauscher RHB-60-110, gelötet, 110 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-110 ist ein gelöteter, eingängiger Wärmetauscher mit 110 Edelstahlplatten (Werkstoff 1.4404) und einem Außengewindeanschluss von 1 1/4 Zoll (32 mm). Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich besonders für Heizungs- und Kühlkreisläufe, die eine effiziente und zuverlässige Wärmeübertragung erfordern.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine kompakte Bauweise bei hoher Wärmeübertragungsleistung.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Es werden zwei Kanalformen unterschieden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Varianten erlauben eine Anpassung an unterschiedliche hydraulische Anforderungen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Das spezielle Lötverfahren sichert die Stabilität und dauerhafte Verbindung der Platten, wodurch der Wärmetauscher Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar standhält. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschluss- und Bauformen sind verfügbar?

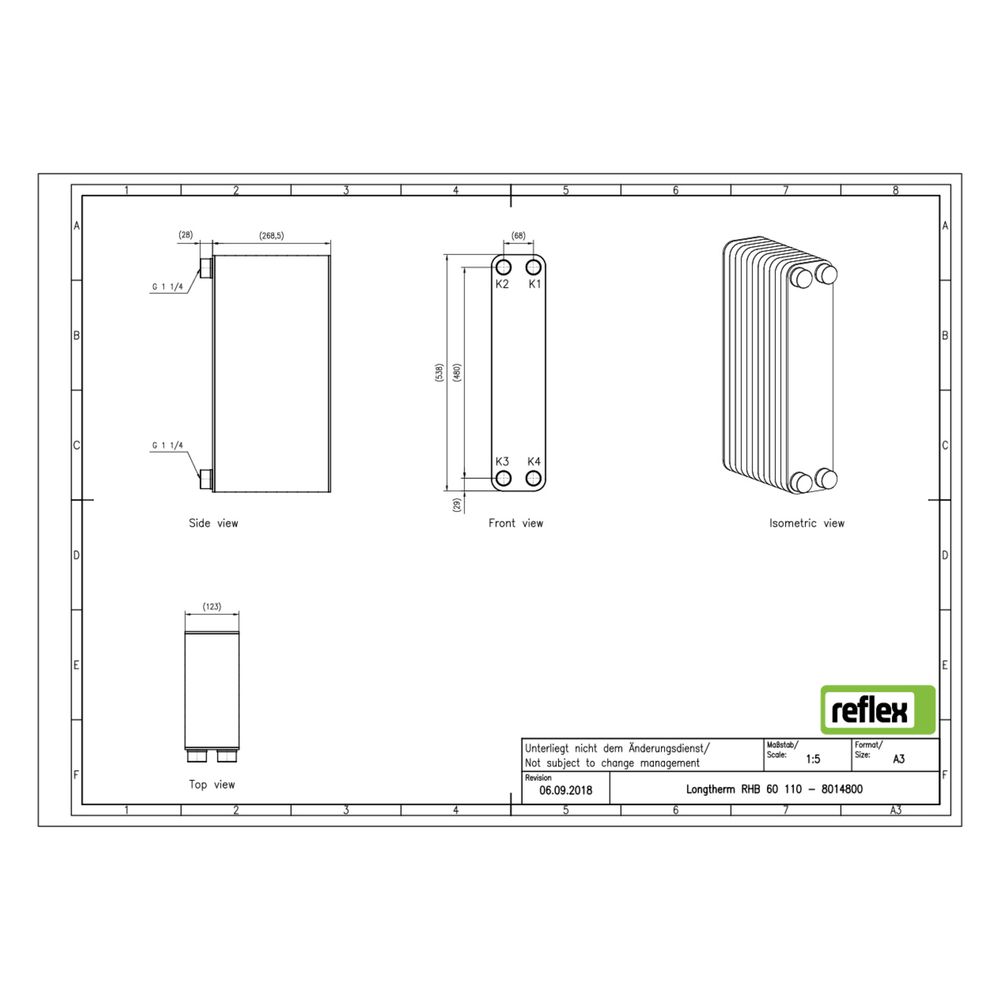

Das Modell RHB-60-110 verfügt über einen primären Außengewindeanschluss mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 268 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 110
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 268 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RHB-60-110 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion stellt er eine zuverlässige Komponente für anspruchsvolle Anwendungen dar.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8014800 |
| Hersteller | Reflex |
| Anzahl der Platten | 110,00 |
| Artikelnummer | REFLEX-8014800 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 268,00 |
| EAN-13 | 4036705178627 |
| Geeignet für Dämmschale | ja |
| Gewicht | 31,66 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
