Reflex Longtherm Plattenwärmetauscher RHG-19-40, geschraubt, 40 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-19-40 ist ein geschraubter Wärmetauscher mit 40 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzgebiete sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine robuste und langlebige Bauweise.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Ausführung erlaubt eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch Hinzufügen weiterer Plattenpakete erweitert werden, um die Leistung an veränderte Anforderungen anzupassen. Diese Flexibilität macht den Longtherm besonders geeignet für Anwendungen mit wechselnden Betriebsbedingungen.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Druckverlust im System.
Welche technischen Eigenschaften sind besonders hervorzuheben?

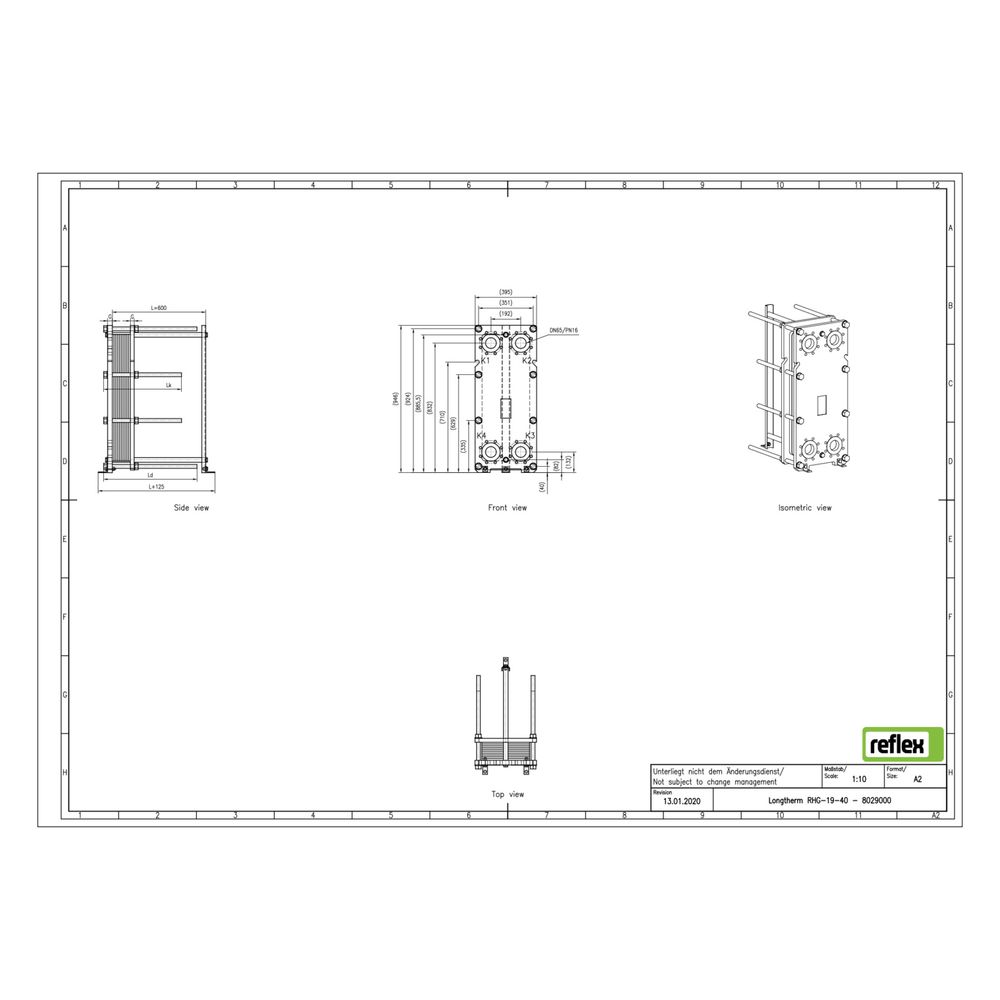

Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über einen Nenndurchmesser von DN 60 am Primäranschluss. Die Baumaße betragen 395 mm in der Länge, 946 mm in der Höhe und 558 mm in der Tiefe. Der Mittenabstand der Anschlüsse liegt bei 192 mm. Das Material der Platten ist rostfreier Stahl, während das Lotmaterial aus Kupfer besteht. Eine Dämmschale ist für dieses Modell nicht vorgesehen.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Nenndurchmesser primär: DN 60
- Baulänge: 395 mm
- Bauhöhe: 946 mm
- Bautiefe: 558 mm
- Mittenabstand Anschlüsse: 192 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RHG-19-40 überzeugt durch seine hohe Effizienz bei geringen Temperaturspreizungen und großen Leistungsanforderungen. Die geschraubte Bauweise mit Edelstahlplatten und NBR-Dichtungen ermöglicht eine flexible Anpassung und einfache Wartung. Mit einem maximalen Arbeitsdruck von 16 bar und robusten Materialien ist er für anspruchsvolle industrielle Anwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8029000 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8029000 |
| Bauhöhe | 946,00 |
| Baulänge | 395,00 |
| Bautiefe | 558,00 |
| EAN-13 | 4036705206269 |
| Geeignet für Dämmschale | nein |
| Gewicht | 261,7 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 192,00 |
| Nenndurchmesser primär | DN 60 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
