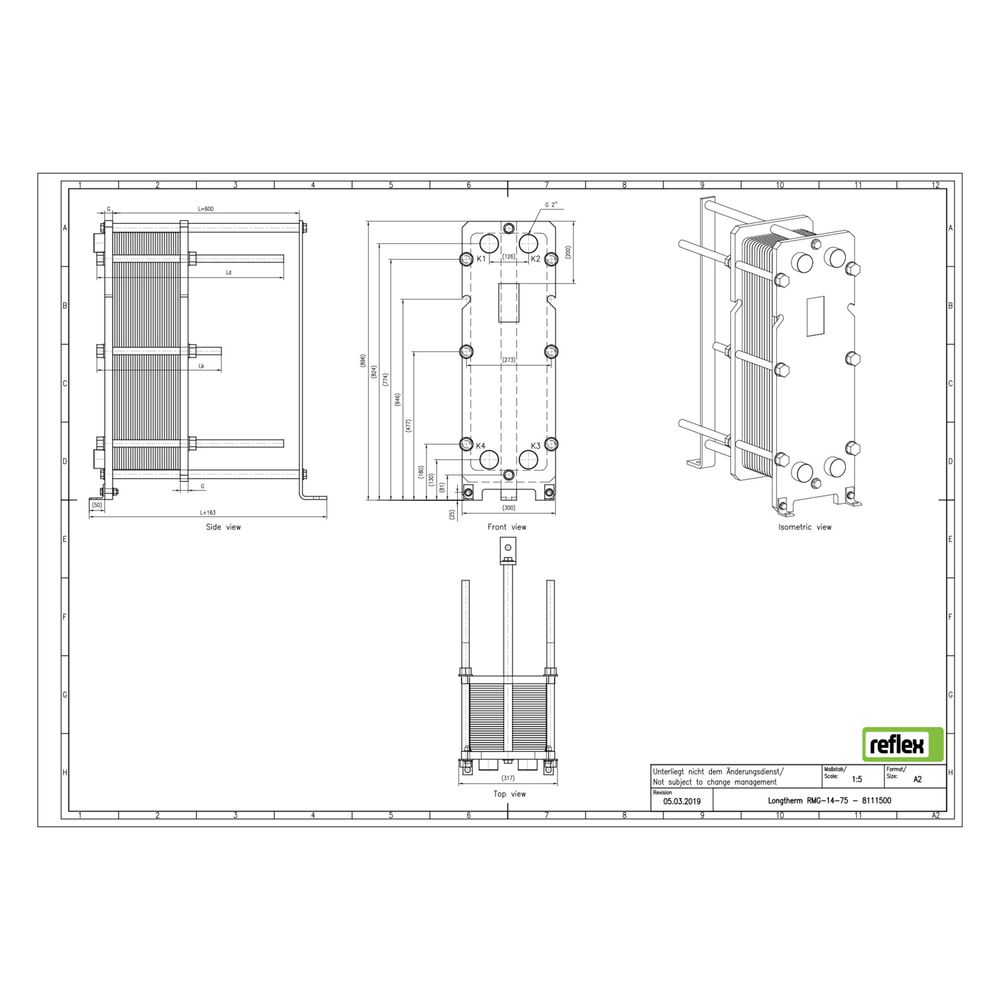

Reflex Longtherm Plattenwärmetauscher RMG-14-75, geschraubt, 75 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RMG-14-75 ist ein geschraubter Wärmetauscher mit 75 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, in denen effiziente Wärmeübertragung bei hohen Drücken erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert sind. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden.
Welche Kanalformen und Strömungswiderstände sind vorhanden?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Longtherm RMG-14-75 ausgelegt?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Die Baumaße betragen 300 mm Länge, 896 mm Höhe und 763 mm Tiefe. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU, was die Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Wie flexibel ist die Konfiguration des Wärmetauschers?
Auf Kundenwunsch können Dichtungen, Plattenmaterial und Gestelle individuell angepasst werden. Die geschraubte Bauweise erlaubt eine Erweiterung durch zusätzliche Plattenpakete, was eine Anpassung an veränderte Leistungsanforderungen ermöglicht. Diese Flexibilität macht den Longtherm RMG-14-75 zu einer vielseitigen Lösung für unterschiedliche Medien und Anwendungen.
Technische Daten
- Anzahl der Platten: 75
- Werkstoff der Platten: Edelstahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Baulänge: 300 mm
- Bauhöhe: 896 mm
- Bautiefe: 763 mm
- Mittenabstand Anschlüsse: 126 mm
- Werkstoff Lotmaterial: Kupfer
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RMG-14-75 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der flexiblen Erweiterbarkeit ist er für anspruchsvolle industrielle Anwendungen geeignet. Die kompakte Bauweise und der maximale Arbeitsdruck von 16 bar ermöglichen eine zuverlässige Integration in verschiedene Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8111500 |
| Hersteller | Reflex |
| Anzahl der Platten | 75,00 |
| Artikelnummer | REFLEX-8111500 |
| Bauhöhe | 896,00 |
| Baulänge | 300,00 |
| Bautiefe | 763,00 |
| EAN-13 | 4036705179273 |
| Geeignet für Dämmschale | nein |
| Gewicht | 206 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
