Reflex Longtherm Plattenwärmetauscher RLB-60-2-150, gelötet, 150 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-150 ist ein gelöteter, zweigängiger Wärmeübertrager mit 150 Edelstahlplatten und einem primären Außengewindeanschluss in der Größe 1 1/4 Zoll (32 mm). Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte verbunden, wodurch eine stabile und dauerhafte Verbindung entsteht. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Strömungsräume und Kanalformen sind vorhanden?
Der Wärmetauscher verfügt über zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher ausgelegt?
Der Reflex Longtherm RLB-60-2-150 ist für maximale Arbeitstemperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU. Die robuste Bauweise aus rostfreiem Stahl und die gelötete Verbindung ermöglichen eine hohe Beständigkeit unter anspruchsvollen Betriebsbedingungen.
Welche Anschlussmöglichkeiten bietet der Wärmetauscher?

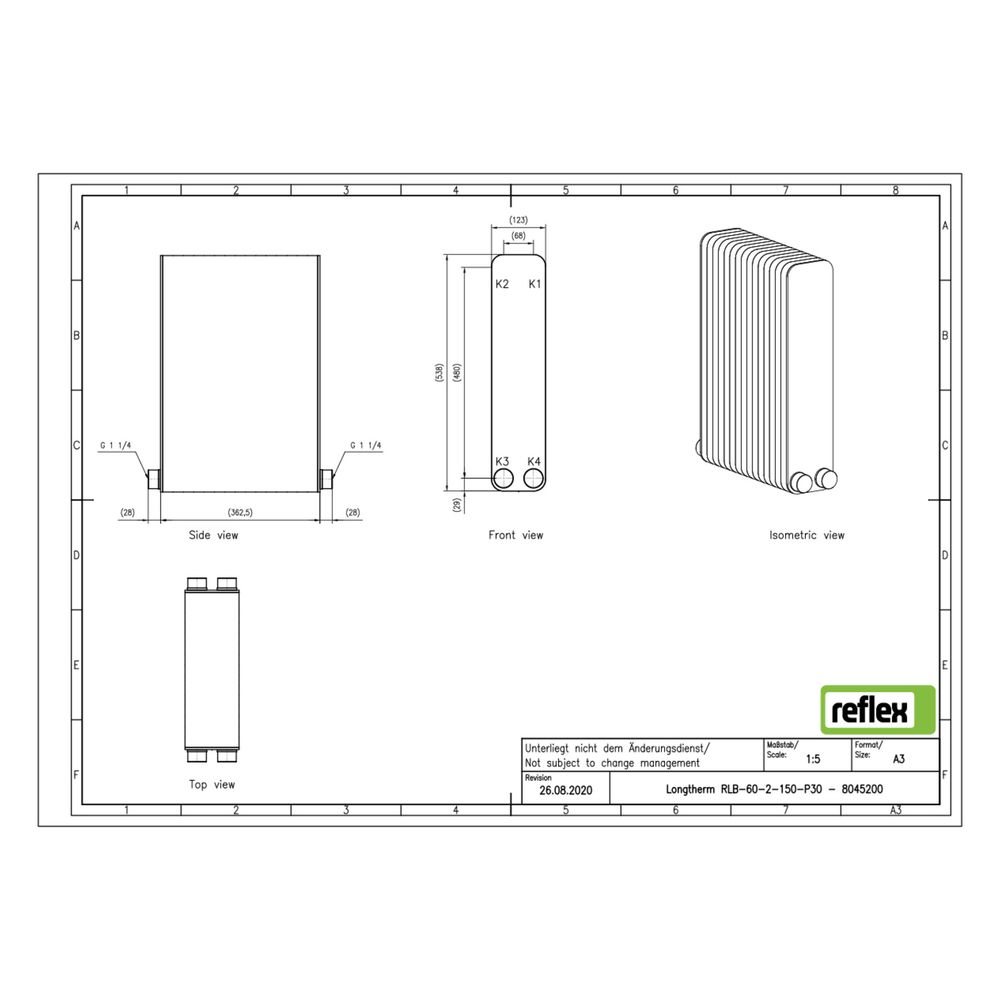

Der Plattenwärmetauscher ist mit einem primären Außengewindeanschluss in der Größe 1 1/4 Zoll (32 mm) ausgestattet. Die Baugröße RLB-60-2-150 gehört zur Longtherm-Serie mit Gewindeanschlüssen für die Größen R..B-14 bis R..B-110. Ein seitlicher Anschluss ist nicht vorhanden. Der Mittenabstand der Anschlüsse beträgt 68 mm.
Technische Daten
- Anzahl der Platten: 150
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 538 mm
- Bautiefe: 364 mm
- Baulänge: 123 mm
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-150 bietet eine zuverlässige und langlebige Lösung für die Wärmeübertragung in druckbeaufschlagten Systemen. Mit seiner robusten Edelstahlkonstruktion, der gelöteten Verbindung und der hohen Temperatur- und Druckbeständigkeit ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 150 Platten sorgen für eine effiziente Wärmeübertragung bei kompakter Bauform.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045200 |
| Hersteller | Reflex |
| Anzahl der Platten | 150,00 |
| Artikelnummer | REFLEX-8045200 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 364,00 |
| EAN-13 | 4036705218996 |
| Geeignet für Dämmschale | ja |
| Gewicht | 39,2 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
