Beschreibung

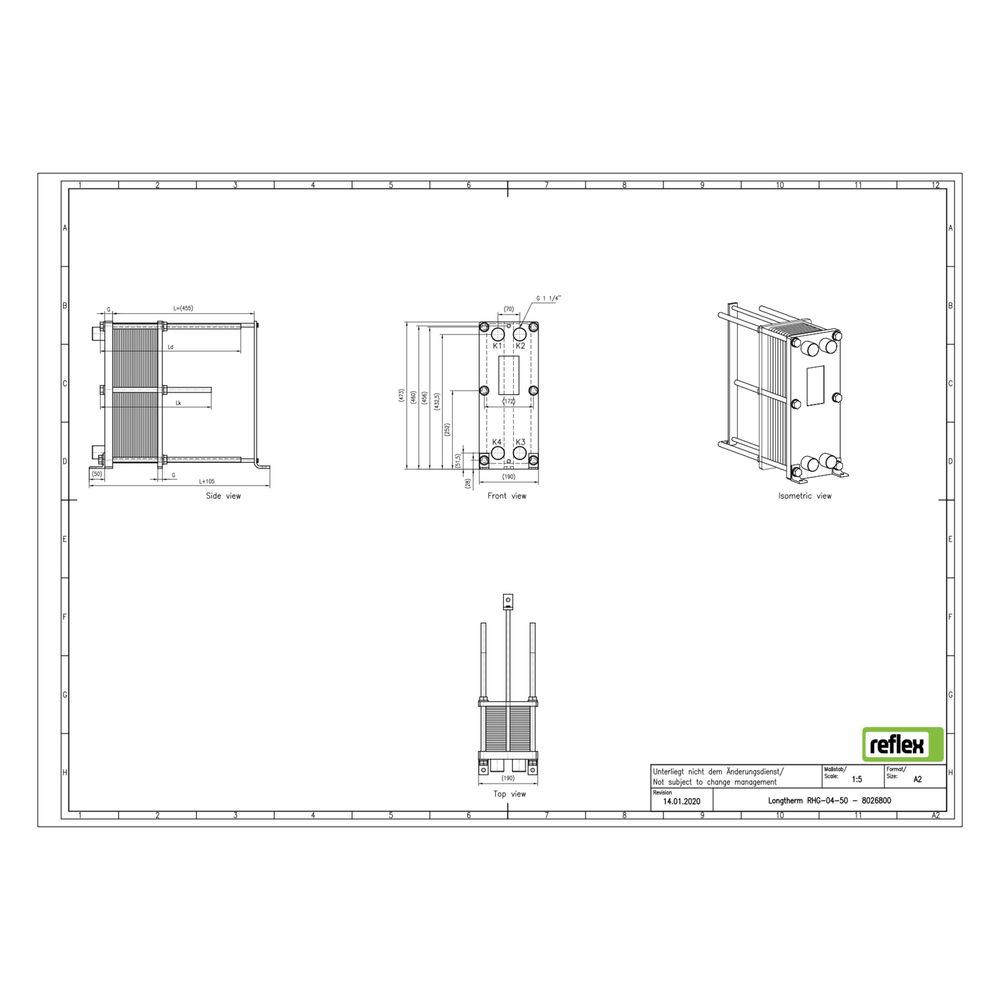

Reflex Longtherm Plattenwärmetauscher RHG-04-50, geschraubt, 50 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-04-50 ist ein geschraubter Wärmetauscher mit 50 Edelstahlplatten und klebefreien NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung und einfache Wartung erforderlich sind.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die an der oberen Tragstange aufgehängt und mit Spannschrauben in einem robusten Kohlenstoffstahlrahmen fixiert werden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die eine einfache Zerlegung für Reinigung oder Erweiterung ermöglichen. Die Konstruktion entspricht der Richtlinie für Druckgeräte 2014/68/EU.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Auf den Oberflächen der Edelstahlplatten sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Es gibt zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung bei unterschiedlichen Betriebsbedingungen.
Welche technischen Eigenschaften besitzt der Reflex Longtherm RHG-04-50?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit Außengewinde und einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Die Baumaße betragen 190 mm in der Länge, 473 mm in der Höhe und 505 mm in der Tiefe. Der Rahmen besteht aus Kohlenstoffstahl, die Platten aus rostfreiem Stahl, und das Lotmaterial ist Kupfer.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff der Platten: rostfreier Stahl
- Dichtungsmaterial: NBR-Butyl (klebefrei)
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: Außengewinde, 1 1/4 Zoll (32 mm)
- Baulänge: 190 mm
- Bauhöhe: 473 mm
- Bautiefe: 505 mm
- Werkstoff Lotmaterial: Kupfer
- Mittenabstand Anschlüsse: 70 mm
- Seitliche Anschlussmöglichkeit: nein
Der Reflex Longtherm Plattenwärmetauscher RHG-04-50 bietet eine effiziente Wärmeübertragung bei hohen Leistungsanforderungen und sehr geringen Temperaturspreizungen. Mit seiner robusten Edelstahlkonstruktion, den hochwertigen NBR-Dichtungen und der Zulassung nach der Druckgeräterichtlinie ist er eine zuverlässige Lösung für industrielle Wärmeübertragungsaufgaben.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8026800 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8026800 |
| Bauhöhe | 473,00 |
| Baulänge | 190,00 |
| Bautiefe | 505,00 |
| EAN-13 | 4036705207594 |
| Geeignet für Dämmschale | nein |
| Gewicht | 54,8 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 70,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | DE30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
