Reflex Longtherm Plattenwärmetauscher RLB-60-2-90, gelötet, 90 Platten, zweigängig, G 1 1/4"

Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-90 ist ein gelöteter, zweigängiger Wärmetauscher mit 90 Edelstahlplatten und einem Außengewindeanschluss von 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.

Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?

Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Platten sind durch Kontaktpunkte fest verbunden, was eine dauerhafte Stabilität sicherstellt. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Diese Kanäle sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand.

Welche technischen Eigenschaften und Zulassungen besitzt der Plattenwärmetauscher?

Der Longtherm RLB-60-2-90 ist für maximale Arbeitstemperaturen bis 230 °C und Betriebsdrücke bis 30 bar ausgelegt. Er entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die Ausführung ist gelötet, was eine hohe Stabilität und dauerhafte Verbindung der Platten sicherstellt. Der Wärmetauscher ist mit einem Außengewindeanschluss (G 1 1/4") ausgestattet und besitzt einen Mittenabstand der Anschlüsse von 68 mm.

Für welche Anwendungen ist der Reflex Longtherm Plattenwärmetauscher geeignet?

Der Plattenwärmetauscher ist ideal für den Einsatz in Heizungs- und Kühlkreisläufen, bei denen hohe Temperaturen und Drücke auftreten. Durch die robuste Bauweise aus rostfreiem Stahl und die gelötete Verbindung eignet er sich für anspruchsvolle industrielle und gewerbliche Anwendungen. Die Möglichkeit, eine Dämmschale zu verwenden, unterstützt die Energieeffizienz und den Schutz vor Wärmeverlusten.

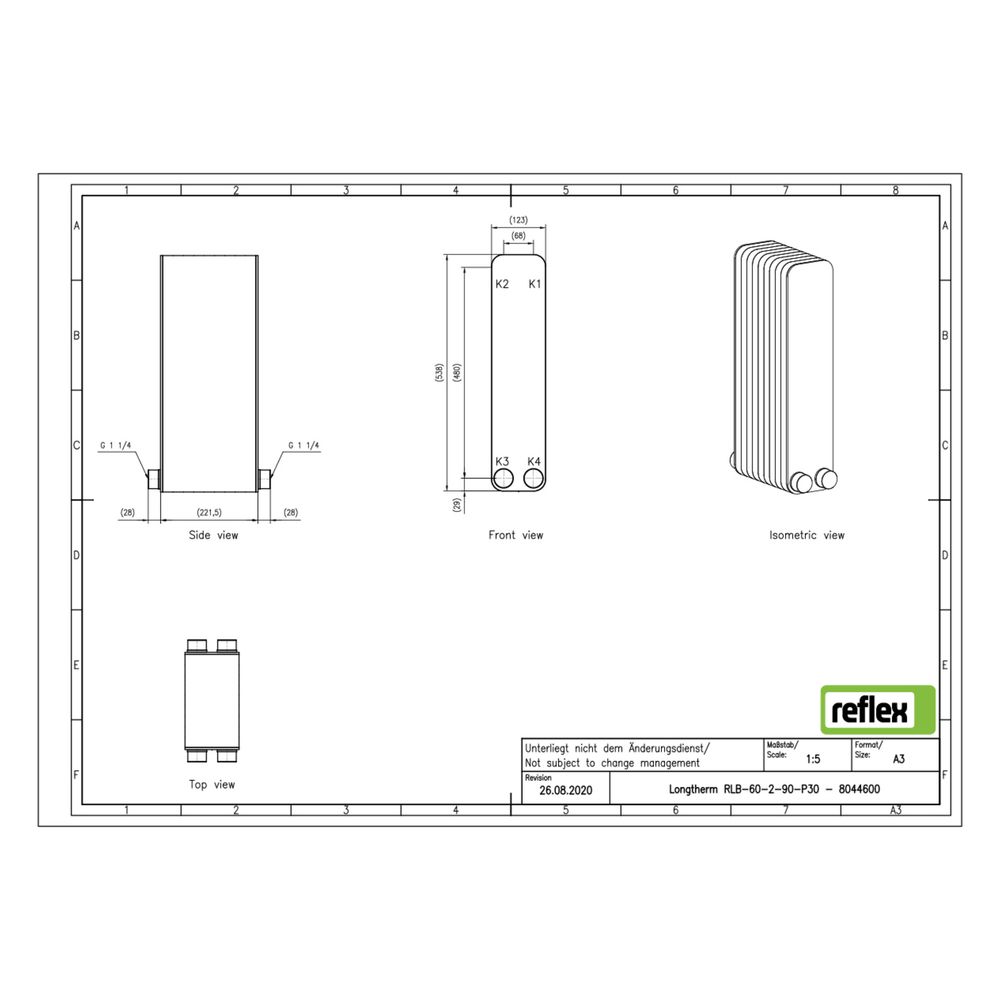

Technische Daten

• Anzahl der Platten: 90
• Werkstoff: rostfreier Stahl (1.4404)
• Lotmaterial: Kupfer
• Bauhöhe: 538 mm
• Bautiefe: 222 mm
• Baulänge: 123 mm
• Primärer Anschluss: Außengewinde G 1 1/4 Zoll (32 mm)
• Mittenabstand Anschlüsse: 68 mm
• Maximaler Arbeitsdruck: 30 bar
• Maximale Temperatur: 230 °C

Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-90 bietet eine zuverlässige und stabile Wärmeübertragung bei hohen Temperaturen und Drücken. Mit seiner gelöteten Edelstahlkonstruktion und 90 Platten ist er für anspruchsvolle Heizungs- und Kühlkreisläufe geeignet und überzeugt durch seine robuste Bauweise und Zulassung nach Druckgeräterichtlinie.
