Reflex Longtherm Plattenwärmetauscher RLB-235-2-100, gelötet, 100 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-100 ist ein gelöteter, zweigängiger Wärmetauscher mit 100 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für anspruchsvolle Anwendungen in der Wärmeübertragung, beispielsweise in Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit DIN-Flanschanschluss ermöglicht eine zuverlässige und langlebige Funktion.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Dabei unterscheidet man zwei Kanalformen: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche technischen Eigenschaften und Anschlussarten bietet der RLB-235-2-100?

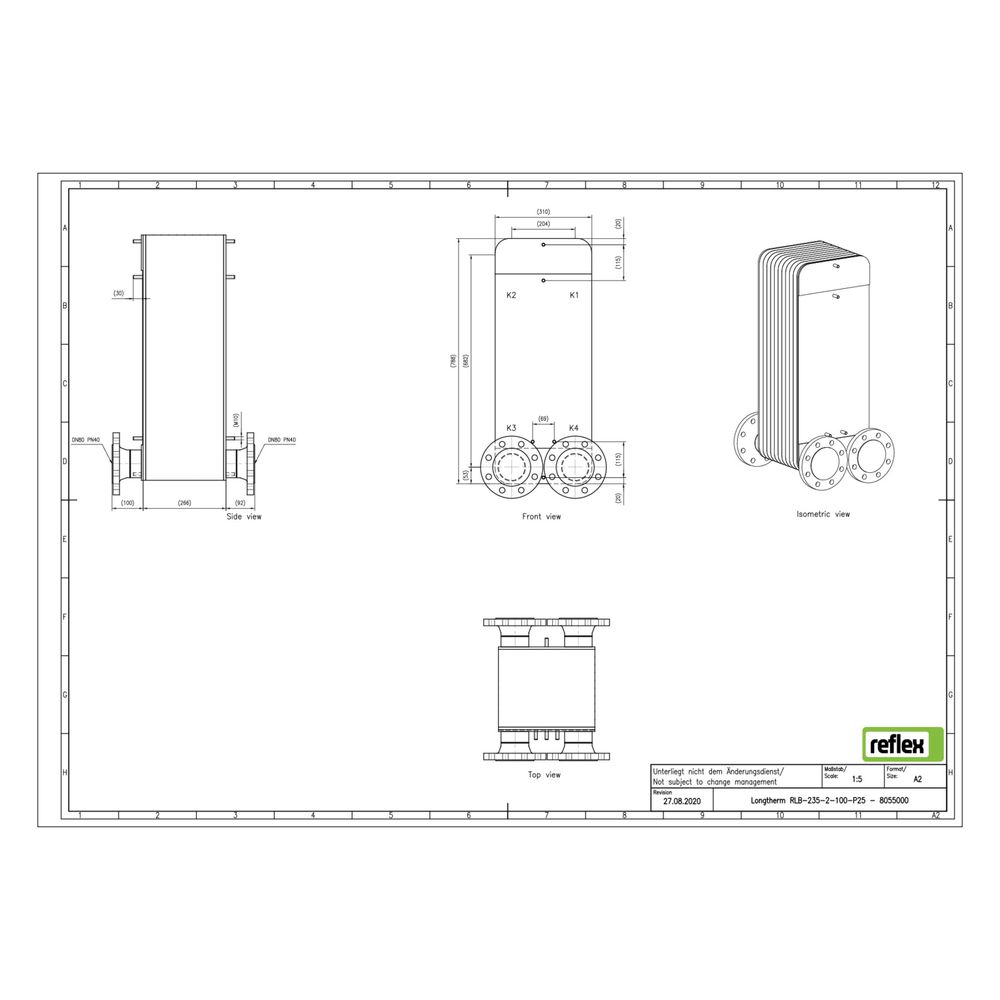

Der Wärmetauscher ist gelötet und verfügt über einen DIN-Flanschanschluss, passend für den Nenndurchmesser DN 80. Die Bauabmessungen betragen 310 mm in der Baulänge, 788 mm in der Bauhöhe und 263 mm in der Bautiefe. Der maximale Betriebsdruck liegt bei 25 bar, die zulässige Betriebstemperatur bei bis zu 230 °C. Die Platten sind aus rostfreiem Stahl gefertigt und mit Kupferlot verbunden, was eine hohe Stabilität und dauerhafte Verbindung sicherstellt. Der Wärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen.
Für welche Einsatzbereiche ist der Reflex Longtherm Plattenwärmetauscher geeignet?
Dank seiner robusten Bauweise und der hohen Druck- und Temperaturbeständigkeit eignet sich der Longtherm RLB-235-2-100 für vielfältige Anwendungen in der Haustechnik und Industrie. Typische Einsatzgebiete sind Heizungsanlagen, Kühlkreisläufe und andere Systeme, in denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist. Die Möglichkeit zur Dämmung ist gegeben, da der Wärmetauscher für Dämmschalen geeignet ist.
Technische Daten
- Hersteller-Serie: Longtherm
- Ausführung: gelötet
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Anzahl der Platten: 100
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Bauhöhe: 788 mm
- Baulänge: 310 mm
- Bautiefe: 263 mm
- Mittenabstand Anschlüsse: 170 mm
Der Reflex Longtherm Plattenwärmetauscher RLB-235-2-100 überzeugt durch seine stabile, gelötete Bauweise aus Edelstahl mit Kupferlot und seine hohe Belastbarkeit bei Temperaturen bis 230 °C und einem Betriebsdruck von bis zu 25 bar. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für effiziente Wärmeübertragung in anspruchsvollen Systemen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8055000 |
| Hersteller | Reflex |
| Anzahl der Platten | 100,00 |
| Artikelnummer | REFLEX-8055000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 263,00 |
| EAN-13 | 4036705219955 |
| Geeignet für Dämmschale | ja |
| Gewicht | 139,83 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
