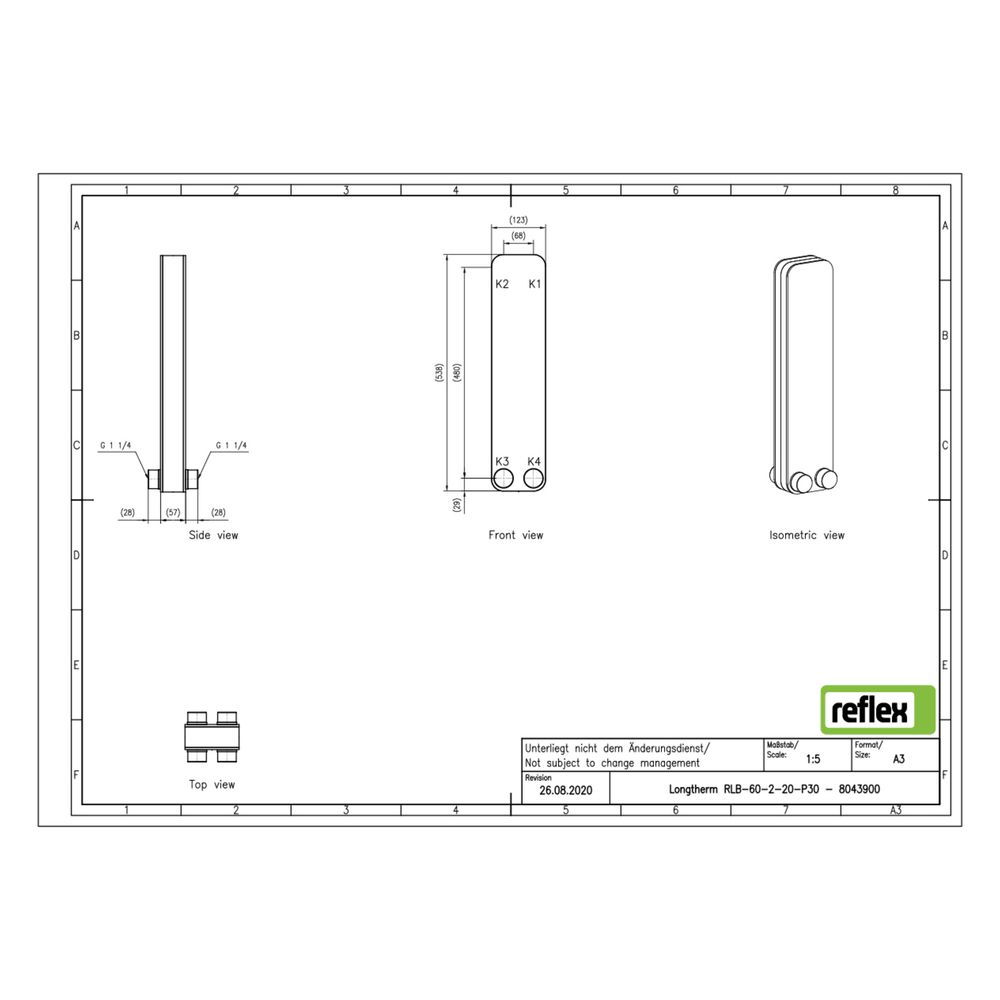

Reflex Longtherm Plattenwärmetauscher RLB-60-2-20, gelötet, 20 Platten, zweigängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-20 ist ein gelöteter, zweigängiger Wärmeübertrager aus rostfreiem Edelstahl (1.4404) mit 20 Platten und einem primären Anschluss mit Außengewinde 1 1/4 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau und die Funktionsweise des Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien. Die zwei Kanalformen, rhc und rlc, unterscheiden sich durch die thermisch wirksame Länge und den Durchflusswiderstand, was die Anpassung an unterschiedliche Betriebsbedingungen erleichtert.
Welche technischen Eigenschaften zeichnen den Reflex Longtherm RLB-60-2-20 aus?
Der Wärmetauscher ist für einen maximalen Arbeitsdruck von 30 bar ausgelegt und hält Temperaturen bis 230 °C stand. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 56 mm. Die 20 Platten aus rostfreiem Stahl sind mit Kupferlot verbunden, was eine dauerhafte und stabile Verbindung sicherstellt. Der primäre Anschluss erfolgt über ein Außengewinde mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm). Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, besitzt jedoch keine integrierte Dämmschale.
Welche Zulassungen und Normen erfüllt der Plattenwärmetauscher?
Der Reflex Longtherm Plattenwärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen. Diese Zulassung bestätigt die Eignung für den Einsatz in druckbeaufschlagten Systemen und die Einhaltung relevanter Sicherheitsanforderungen.
Technische Daten
- Anzahl der Platten: 20
- Werkstoff: rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde 1 1/4 Zoll (32 mm)
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 56 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: ja
Der Reflex Longtherm Plattenwärmetauscher RLB-60-2-20 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 20 Edelstahlplatten und der Außengewindeanschluss sorgen für eine effiziente und sichere Integration in bestehende Systeme.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8043900 |
| Hersteller | Reflex |
| Anzahl der Platten | 20,00 |
| Artikelnummer | REFLEX-8043900 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 56,00 |
| EAN-13 | 4036705218866 |
| Geeignet für Dämmschale | ja |
| Gewicht | 7,4 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
