Reflex Longtherm Plattenwärmetauscher RMB-235-200, gelötet, 200 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-200 ist ein gelöteter, eingängiger Wärmetauscher mit 200 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist für Betriebsdrücke bis 25 bar und Temperaturen bis 230 °C ausgelegt und eignet sich für den Einsatz in anspruchsvollen Heizungs- und Kühlkreisläufen. Die robuste Bauweise mit Kupferlotverbindung sorgt für dauerhafte Stabilität und hohe thermische Effizienz.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumverlöten sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.

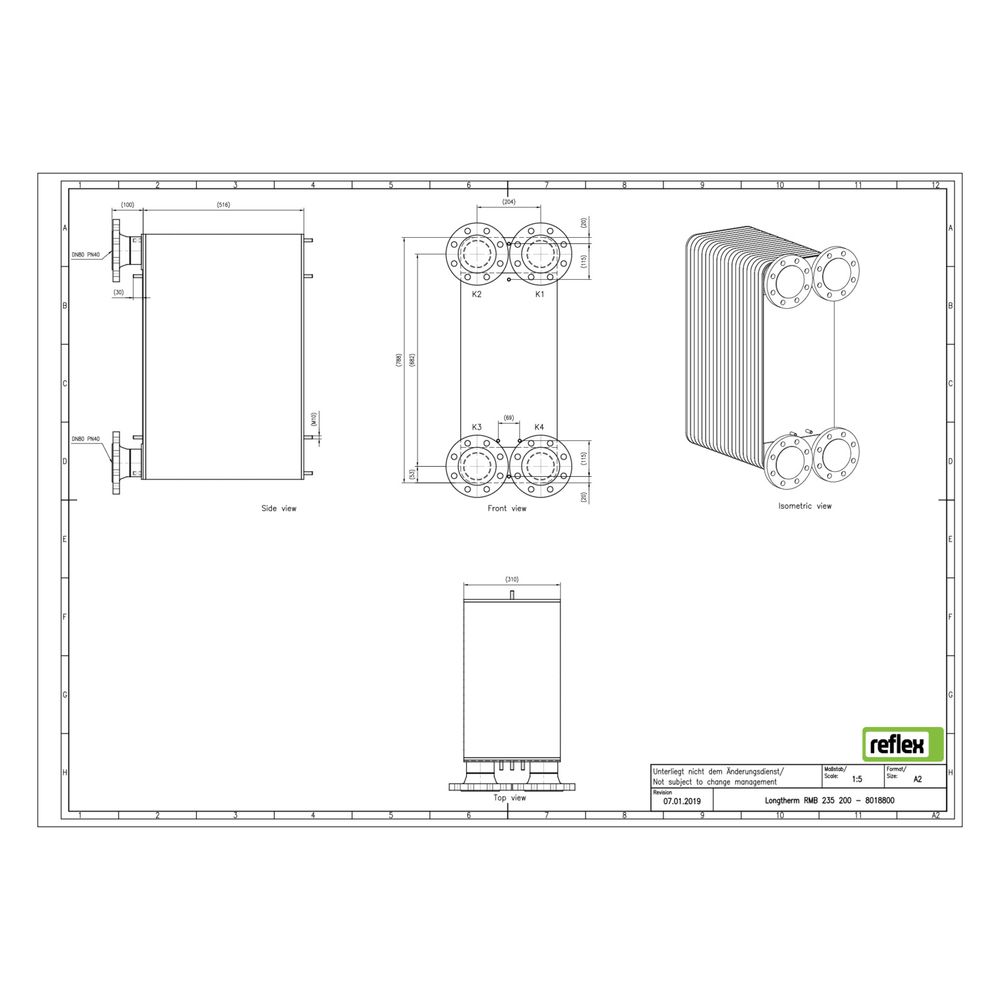

Welche Anschlussarten und Maße hat der Wärmetauscher?
Der Reflex Longtherm RMB-235-200 verfügt über einen primären Anschluss als Rohrende mit einem Nenndurchmesser von DN 80 und ist mit DIN-Flanschanschlüssen ausgestattet. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 502 mm. Der Mittenabstand der Anschlüsse liegt bei 204 mm. Eine Dämmschale ist nicht integriert, jedoch ist der Wärmetauscher für eine nachträgliche Dämmung geeignet.
Welche Leistungs- und Betriebsparameter sind zu beachten?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis zu 230 °C stand. Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten, die auch bei hohen thermischen und mechanischen Belastungen stabil bleibt. Die zulässigen Betriebsdrücke und Temperaturen entsprechen den Anforderungen der Richtlinie für Druckgeräte 2014/68/EU.
Welche Kanalformen sind im Wärmetauscher integriert und was bewirken sie?
Die Edelstahlplatten besitzen zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Technische Daten
- Anzahl der Platten: 200
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 502 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: Rohrende mit DIN-Flanschanschluss
Der Reflex Longtherm Plattenwärmetauscher RMB-235-200 überzeugt durch seine robuste Bauweise und hohe thermische Leistung. Mit 200 gelöteten Edelstahlplatten und einem maximalen Betriebsdruck von 25 bar ist er für vielfältige Anwendungen in Heizungs- und Kühlkreisläufen geeignet und bietet eine zuverlässige Wärmeübertragung bei hohen Temperaturen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8018800 |
| Hersteller | Reflex |
| Anzahl der Platten | 200,00 |
| Artikelnummer | REFLEX-8018800 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 502,00 |
| EAN-13 | 4036705179181 |
| Geeignet für Dämmschale | ja |
| Gewicht | 225,63 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
