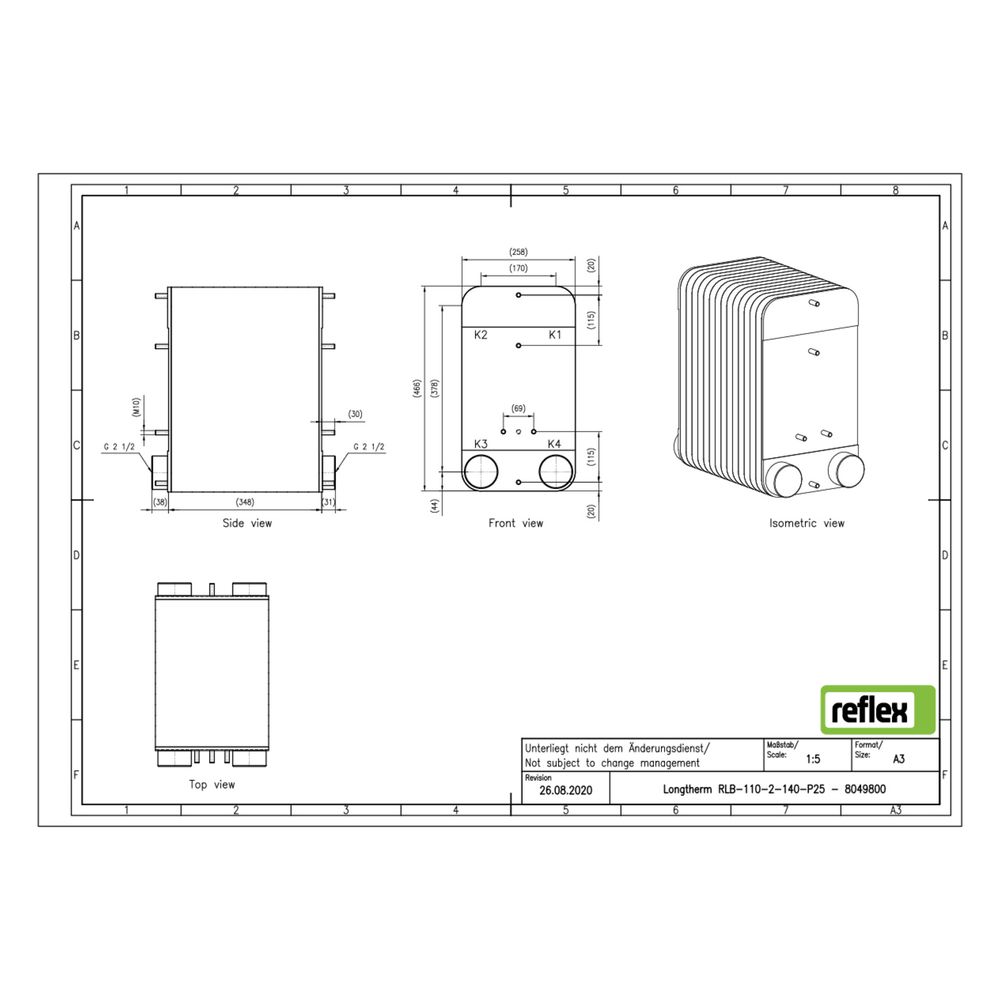

Reflex Longtherm Plattenwärmetauscher RLB-110-2-140, gelötet, 140 Platten, zweigängig, G 2 1/2"
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-140 ist ein gelöteter, zweigängiger Wärmetauscher mit 140 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 1/2". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Longtherm Plattenwärmetauschers?
Der Longtherm Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers. Dadurch kann das Gerät hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar standhalten. Die Kupferlotverbindung ermöglicht eine zuverlässige Dichtigkeit und Langlebigkeit unter anspruchsvollen Betriebsbedingungen.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Betrieb des Wärmetauschers.
Für welche Anschlussarten ist der Longtherm RLB-110-2-140 ausgelegt?
Der Wärmetauscher ist mit einem primären Außengewindeanschluss G 2 1/2" ausgestattet. Die Baugröße R..B-110 ist mit Gewindeanschlüssen versehen, was eine flexible und sichere Installation in bestehende Rohrsysteme ermöglicht. Der Mittenabstand der Anschlüsse beträgt 170 mm.
Welche Abmessungen und Materialien zeichnen das Gerät aus?
Der Plattenwärmetauscher hat eine Baulänge von 258 mm, eine Bauhöhe von 466 mm und eine Bautiefe von 348 mm. Die Platten bestehen aus rostfreiem Stahl (1.4404), das Lotmaterial ist Kupfer. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, eine Dämmschale ist jedoch nicht integriert.
Welche Zulassungen liegen vor?
Der Wärmetauscher entspricht der Richtlinie für Druckgeräte 2014/68/EU und ist mit einem CE-Kennzeichen versehen, was seine Eignung für den Einsatz in druckbeaufschlagten Systemen bestätigt.
Technische Daten
- Anzahl der Platten: 140
- Maximaler Arbeitsdruck: 25 bar
- Maximale Betriebstemperatur: 230 °C
- Werkstoff Platten: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Primärer Anschluss: Außengewinde G 2 1/2"
- Mittenabstand Anschlüsse: 170 mm
- Baulänge: 258 mm
- Bauhöhe: 466 mm
- Bautiefe: 348 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-110-2-140 überzeugt durch seine robuste Bauweise mit 140 gelöteten Edelstahlplatten und einem hohen maximalen Betriebsdruck von 25 bar. Die kompakte Bauform und die hochwertigen Materialien ermöglichen eine effiziente und langlebige Wärmeübertragung bei Temperaturen bis 230 °C, was ihn zu einer zuverlässigen Lösung für anspruchsvolle Heiz- und Kühlkreisläufe macht.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8049800 |
| Hersteller | Reflex |
| Anzahl der Platten | 140,00 |
| Artikelnummer | REFLEX-8049800 |
| Ausführung | gelötet |
| Bauhöhe | 466,00 |
| Baulänge | 258,00 |
| Bautiefe | 348,00 |
| EAN-13 | 4036705219450 |
| Geeignet für Dämmschale | ja |
| Gewicht | 79,09 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | 2 1/2 Zoll (65) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
