Beschreibung

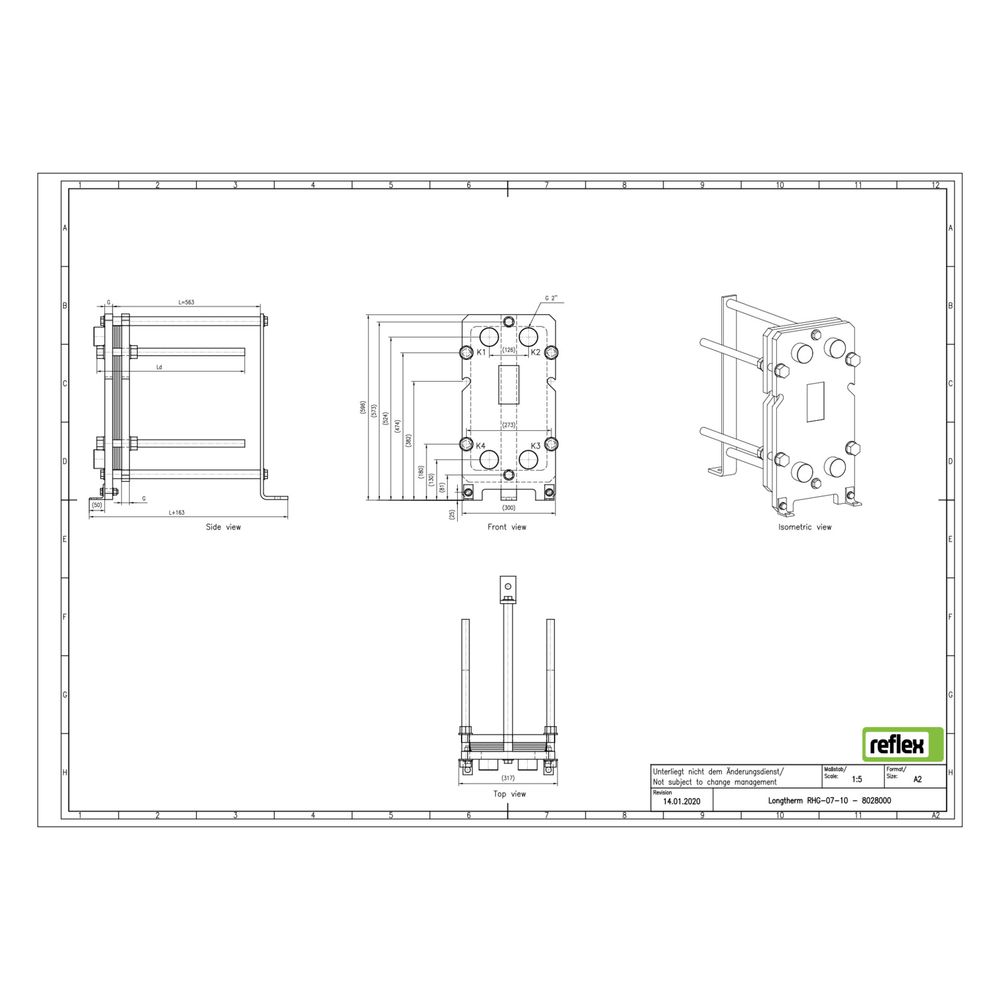

Reflex Longtherm Plattenwärmetauscher RHG-07-10, geschraubt, 10 Platten, NBR-Dichtungen
Der Reflex Longtherm Plattenwärmetauscher RHG-07-10 ist ein geschraubter Wärmetauscher mit 10 Edelstahlplatten und NBR-Butyl-Dichtungen. Er eignet sich besonders für Anwendungen mit sehr geringen Temperaturspreizungen und hohen Leistungsbereichen über 1 MW. Dank seiner Zerlegbarkeit ist der Wärmetauscher einfach zu reinigen und kann durch zusätzliche Plattenpakete erweitert werden. Typische Einsatzbereiche sind industrielle und gewerbliche Anlagen, bei denen eine effiziente Wärmeübertragung erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über kupferverlötete Kontaktpunkte verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Platten sind mit klebefreien NBR-Butyl-Dichtungen versehen, die an der oberen Tragstange aufgehängt und mit Spannschrauben im Kohlenstoffstahlrahmen fixiert werden. Diese Konstruktion ermöglicht eine einfache Zerlegung und Wartung.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert die Wärmeübertragung und den Durchfluss in den jeweiligen Kreisläufen.
Für welche Einsatzbedingungen ist der Wärmetauscher geeignet?
Der geschraubte Plattenwärmetauscher ist für sehr hohe Leistungsbereiche über 1 MW und geringe Temperaturspreizungen konzipiert. Er ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und verfügt über primäre Anschlüsse mit 2 Zoll Außengewinde. Aufgrund seiner robusten Bauweise aus rostfreiem Stahl und der flexiblen Konfigurationsmöglichkeiten bei Dichtungen, Plattenmaterial und Gestell ist er für vielfältige industrielle Anwendungen geeignet.
Welche Vorteile bietet die geschraubte Bauweise?
Die geschraubte Konstruktion ermöglicht eine einfache Zerlegung des Wärmetauschers, was die Reinigung und Wartung erleichtert. Zudem kann der Wärmetauscher durch das Hinzufügen weiterer Plattenpakete erweitert werden, um die Leistung an veränderte Anforderungen anzupassen. Diese Flexibilität macht den Reflex Longtherm besonders effizient und langlebig.
Technische Daten
- Anzahl der Platten: 10
- Werkstoff: rostfreier Stahl
- Dichtungen: NBR-Butyl (klebefrei)
- Bauhöhe: 596 mm
- Baulänge: 300 mm
- Bautiefe: 563 mm
- Maximaler Arbeitsdruck: 16 bar
- Primärer Anschluss: 2 Zoll Außengewinde
- Mittenabstand Anschlüsse: 126 mm
- Lotmaterial: Kupfer
Der Reflex Longtherm Plattenwärmetauscher RHG-07-10 überzeugt durch seine robuste Edelstahlkonstruktion, die hohe Leistung von über 1 MW und die flexible geschraubte Bauweise. Mit 10 Platten und NBR-Butyl-Dichtungen bietet er eine effiziente Wärmeübertragung bei geringem Wartungsaufwand und ist für anspruchsvolle industrielle Anwendungen ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8028000 |
| Hersteller | Reflex |
| Anzahl der Platten | 10,00 |
| Artikelnummer | REFLEX-8028000 |
| Bauhöhe | 596,00 |
| Baulänge | 300,00 |
| Bautiefe | 563,00 |
| EAN-13 | 4036705207716 |
| Geeignet für Dämmschale | nein |
| Gewicht | 87,3 kg |
| Max Arbeitsdruck | 16,00 |
| Mittenabstand Anschlüsse | 126,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
