Reflex Longtherm Plattenwärmetauscher RLB-235-90, gelötet, 90 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-90 ist ein gelöteter, eingängiger Wärmetauscher mit 90 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung und hohe Stabilität gefordert sind.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumgelötet sind. Diese Lötverbindung sorgt für eine dauerhafte Stabilität und hohe Temperaturbeständigkeit. Die Platten sind mit eingeprägten Kanälen versehen, die zwei getrennte Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ist eingängig, das heißt, die Medien strömen in einem Kanaltyp durch den Wärmetauscher.
Welche Kanalformen und Strömungsräume sind vorhanden?
Die eingeprägten Kanäle auf den Edelstahlplatten unterscheiden zwei Strömungsräume: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleine thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Gestaltung ermöglicht eine effiziente Wärmeübertragung bei unterschiedlichen Durchflussbedingungen.
Welche Anschlussarten und Maße hat der Wärmetauscher?

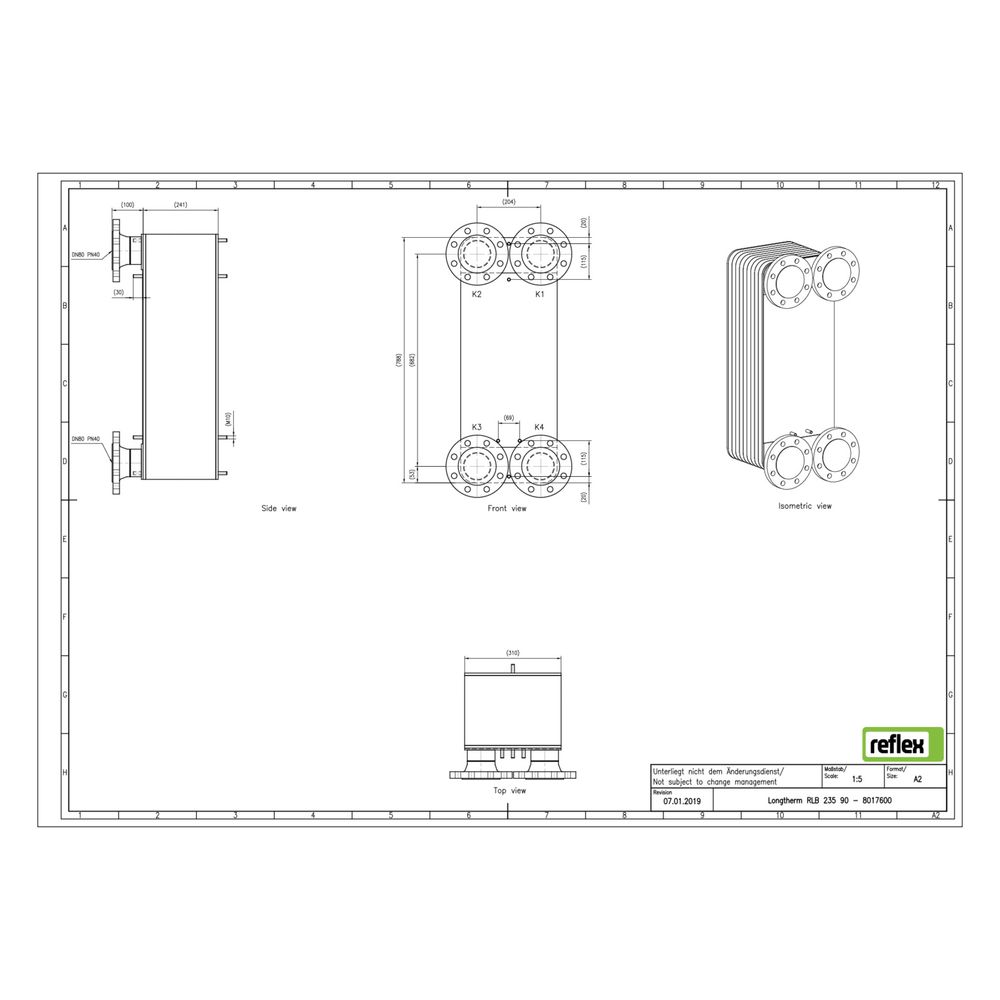

Der Reflex Longtherm RLB-235-90 verfügt über DIN-Flanschanschlüsse mit einem Nenndurchmesser von DN 80. Die Anschlüsse sind als Rohrende ausgeführt, mit einem Mittenabstand von 204 mm. Die Baulänge beträgt 310 mm, die Bauhöhe 788 mm und die Bautiefe 232 mm. Eine Dämmschale ist nicht integriert, der Wärmetauscher ist jedoch für die Nachrüstung einer Dämmschale geeignet.
Welche Betriebsparameter und Zulassungen gelten für den Longtherm RLB-235-90?
Der Plattenwärmetauscher ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und hält Temperaturen bis 230 °C stand. Er entspricht der Richtlinie für Druckgeräte 2014/68/EU. Die gelötete Bauweise sorgt für eine hohe Betriebssicherheit und Langlebigkeit auch unter anspruchsvollen Bedingungen.
Technische Daten
- Anzahl der Platten: 90
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 232 mm
- Mittenabstand Anschlüsse: 204 mm
- Anschlussart: DIN-Flansch, Rohrende
Der Reflex Longtherm Plattenwärmetauscher RLB-235-90 bietet eine robuste und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner gelöteten Edelstahlkonstruktion und den DIN-Flanschanschlüssen ist er für hohe Temperaturen und Drücke bis 25 bar geeignet und ermöglicht eine effiziente Wärmeübertragung bei industriellen und gewerblichen Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8017600 |
| Hersteller | Reflex |
| Anzahl der Platten | 90,00 |
| Artikelnummer | REFLEX-8017600 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 232,00 |
| EAN-13 | 4036705179068 |
| Geeignet für Dämmschale | ja |
| Gewicht | 131,55 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 204,00 |
| Nenndurchmesser primär | DN 80 |
| Primärer Anschluss | Rohrende |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
