Reflex Longtherm Plattenwärmetauscher RHB-60-60, gelötet, 60 Platten, eingängig, G 1"
Der Reflex Longtherm Plattenwärmetauscher RHB-60-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten und einem primären Außengewindeanschluss G 1 Zoll. Er ist ausgelegt für Betriebstemperaturen bis 230 °C und Betriebsdrücke bis zu 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, in denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine kompakte Bauweise bei hoher Wärmeübertragungsleistung.
Welche Eigenschaften zeichnen das Lötverfahren und die Materialien aus?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und ermöglicht die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar. Die Verwendung von rostfreiem Edelstahl (1.4404) und Kupferlot bietet Korrosionsbeständigkeit und Langlebigkeit.
Wie funktionieren die Strömungskanäle im Wärmetauscher?
Die Kanäle auf den Edelstahlplatten sind in zwei Formen ausgeführt: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Wärmeübertragung und den hydraulischen Widerstand in den jeweiligen Strömungsräumen.
Welche Anschlussarten und Bauformen sind verfügbar?

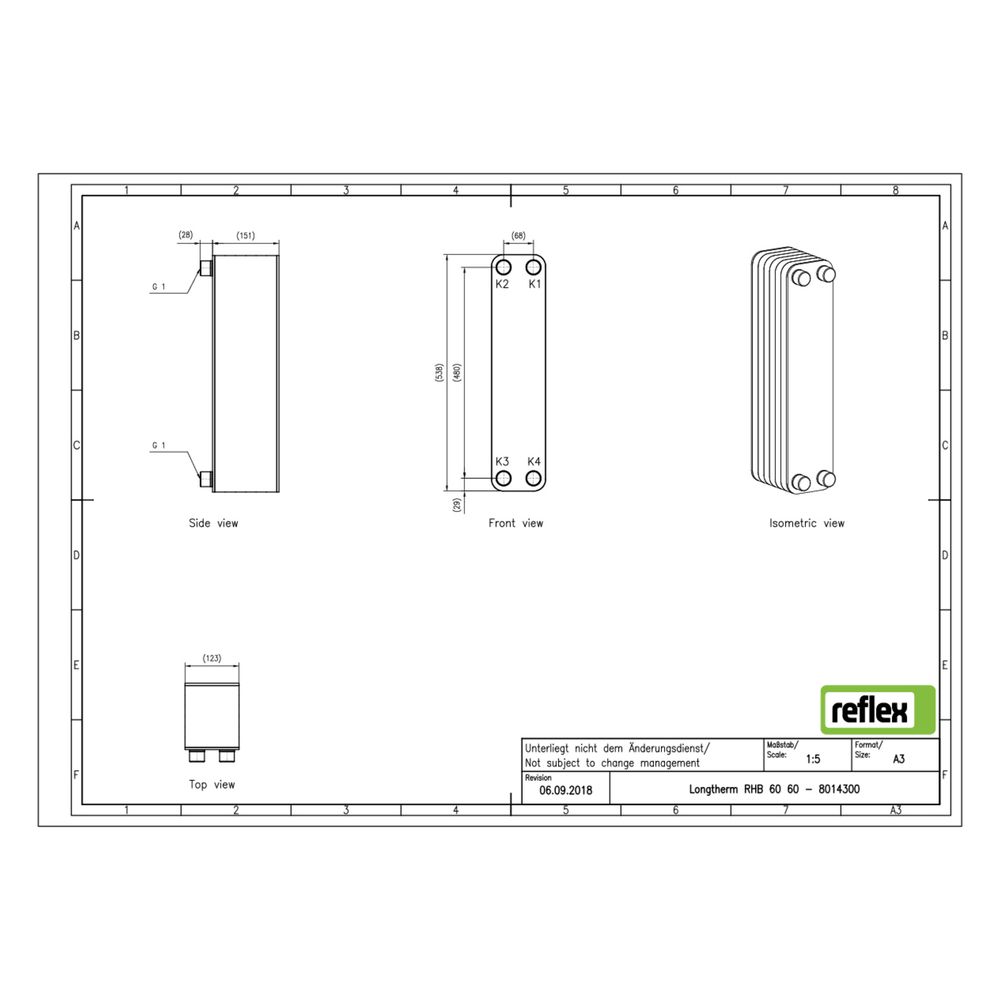

Der Reflex Longtherm RHB-60-60 verfügt über einen primären Außengewindeanschluss G 1 Zoll. Die Baulänge beträgt 123 mm, die Bauhöhe 538 mm und die Bautiefe 151 mm. Der Wärmetauscher ist eingängig ausgeführt und für den Einbau mit einer Dämmschale geeignet, die jedoch nicht im Lieferumfang enthalten ist.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Rostfreier Stahl (1.4404)
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 1 Zoll
- Baulänge: 123 mm
- Bauhöhe: 538 mm
- Bautiefe: 151 mm
- Mittenabstand Anschlüsse: 68 mm
- Ausführung: Gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-60-60 überzeugt durch seine robuste Bauweise mit 60 gelöteten Edelstahlplatten und einem maximalen Betriebsdruck von 30 bar. Die kompakte Bauform und die hohe Temperaturbeständigkeit machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8014300 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8014300 |
| Ausführung | gelötet |
| Bauhöhe | 538,00 |
| Baulänge | 123,00 |
| Bautiefe | 151,00 |
| EAN-13 | 4036705178573 |
| Geeignet für Dämmschale | ja |
| Gewicht | 16,17 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
