Reflex Longtherm Plattenwärmetauscher RLB-235-50, gelötet, 50 Platten, eingängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RLB-235-50 ist ein gelöteter, eingängiger Wärmetauscher aus Edelstahl (1.4404) mit 50 Platten und einem Nenndurchmesser von DN 80. Er ist für den Einsatz bei Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 25 bar ausgelegt. Typische Anwendungen finden sich in industriellen und gewerblichen Heizungs- und Kühlkreisläufen, bei denen eine effiziente und zuverlässige Wärmeübertragung erforderlich ist.
Wie ist der Aufbau und das Funktionsprinzip des Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung zwischen den Medien.
Welche Kanaltypen sind im Longtherm Plattenwärmetauscher verbaut und welche Bedeutung haben sie?
Es kommen zwei Kanalformen zum Einsatz: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanaltypen beeinflussen die Strömungscharakteristik und die Wärmeübertragungseffizienz.
Welche technischen Eigenschaften und Zulassungen besitzt der Reflex Longtherm RLB-235-50?
Der Plattenwärmetauscher ist gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Er ist für einen maximalen Betriebsdruck von 25 bar und Temperaturen bis 230 °C ausgelegt. Die Ausführung mit DIN-Flanschanschluss ermöglicht eine einfache Integration in bestehende Anlagen.
Technische Daten
- Anzahl der Platten: 50
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: bis 230 °C

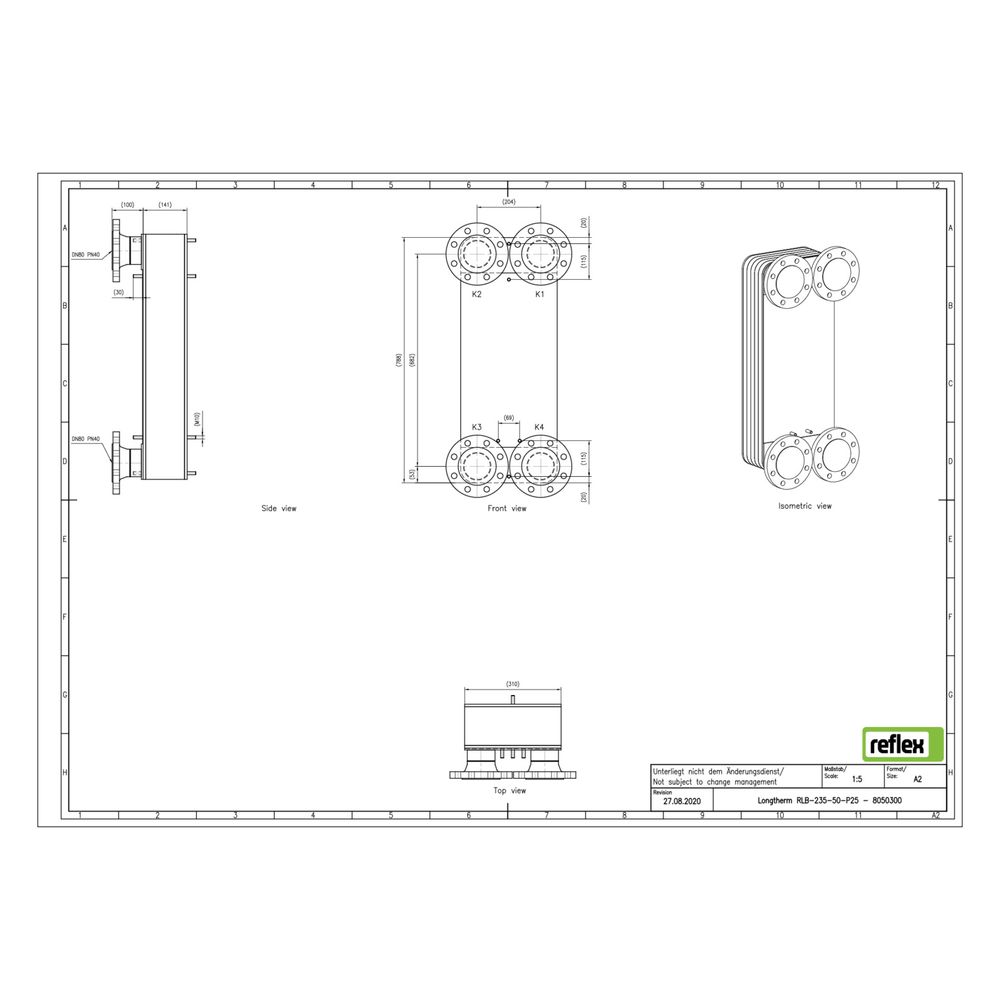

- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 134 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RLB-235-50 bietet eine robuste und langlebige Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der effizienten Plattenkonstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet und überzeugt durch seine stabile Bauweise und Zulassung nach Druckgeräterichtlinie.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8050300 |
| Hersteller | Reflex |
| Anzahl der Platten | 50,00 |
| Artikelnummer | REFLEX-8050300 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 134,00 |
| EAN-13 | 4036705219504 |
| Geeignet für Dämmschale | ja |
| Gewicht | 98,9 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
