Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-110-2-40, gelötet, 40 Platten, zweigängig, G 2"
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-40 ist ein gelöteter, zweigängiger Wärmetauscher mit 40 Edelstahlplatten und einem primären Anschluss mit Außengewinde G 2 Zoll. Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 25 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei getrennten Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Plattenwärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kupferlot vakuumverlöten miteinander verbunden sind. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion ermöglicht eine effiziente Wärmeübertragung bei kompakter Bauweise.
Welche Besonderheiten bietet das Lötverfahren?
Das spezielle Lötverfahren sorgt für eine dauerhafte Verbindung der Platten und sichert die Stabilität des Wärmetauschers bei hohen Temperaturen bis 230 °C. Die Kupferlotverbindung ist vakuumverlöten, was die Dichtigkeit und mechanische Festigkeit erhöht. Dadurch kann der Wärmetauscher Betriebsdrücke bis zu 25 bar sicher aufnehmen.
Wie sind die Strömungsräume im Wärmetauscher gestaltet?
Die Strömungsräume sind durch zwei unterschiedliche Kanalformen gekennzeichnet: rhc-Kanäle mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie rlc-Kanäle mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert den Wärmeübergang und den hydraulischen Widerstand in den jeweiligen Kreisläufen.
Für welche Anschlussarten und Größen ist der Wärmetauscher ausgelegt?

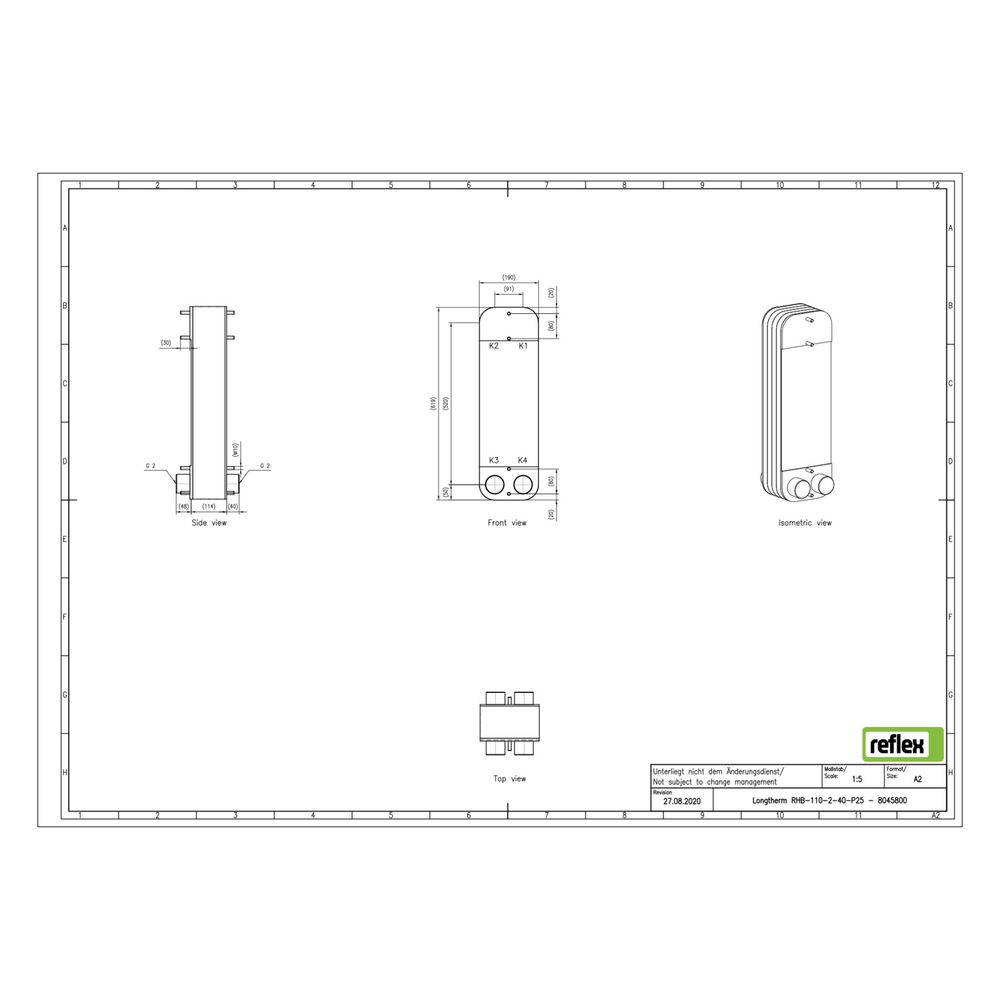

Der Reflex Longtherm RHB-110-2-40 verfügt über einen primären Anschluss mit Außengewinde G 2 Zoll (50 mm). Die Baulänge beträgt 191 mm, die Bauhöhe 620 mm und die Bautiefe 116 mm. Der Mittenabstand der Anschlüsse liegt bei 91 mm. Der Wärmetauscher ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Bauhöhe: 620 mm
- Bautiefe: 116 mm
- Baulänge: 191 mm
- Primärer Anschluss: Außengewinde G 2 Zoll (50 mm)
- Maximaler Arbeitsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Mittenabstand Anschlüsse: 91 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RHB-110-2-40 überzeugt durch seine robuste Bauweise aus hochwertigem Edelstahl und das zuverlässige Kupferlot-Lötverfahren. Mit einer Leistung, die den Betrieb bei bis zu 25 bar und 230 °C ermöglicht, ist er eine effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8045800 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8045800 |
| Ausführung | gelötet |
| Bauhöhe | 620,00 |
| Baulänge | 191,00 |
| Bautiefe | 116,00 |
| EAN-13 | 4036705219054 |
| Geeignet für Dämmschale | ja |
| Gewicht | 33 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 91,00 |
| Nenndurchmesser primär | 2 Zoll (50) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
