Reflex Longtherm Plattenwärmetauscher RMB-235-2-60, gelötet, 60 Platten, zweigängig, DN 80 PN 40
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-60 ist ein gelöteter, zweigängiger Wärmetauscher mit 60 Edelstahlplatten und einem Nenndurchmesser von DN 80. Er ist ausgelegt für Temperaturen bis 230 °C und Betriebsdrücke bis 25 bar. Typische Einsatzbereiche sind industrielle und gewerbliche Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung unter anspruchsvollen Bedingungen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für zwei Wasserkreisläufe bilden. Die Konstruktion ermöglicht eine effiziente Wärmeübertragung bei gleichzeitig hoher mechanischer Belastbarkeit.
Welche Strömungskanäle sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei unterschiedliche Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und ermöglicht eine flexible Anpassung an verschiedene Betriebsbedingungen.
Für welche Betriebsbedingungen ist der Wärmetauscher geeignet?
Das spezielle Lötverfahren sorgt für eine hohe Stabilität und eine dauerhafte Verbindung der Platten. Dadurch ist der Wärmetauscher für Temperaturen bis 230 °C und einen maximalen Betriebsdruck von 25 bar ausgelegt. Die Ausführung mit DIN-Flanschanschluss (DN 80) ist für den Einsatz in druckfesten Systemen konzipiert. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Maße und Anschlussdetails sind relevant?

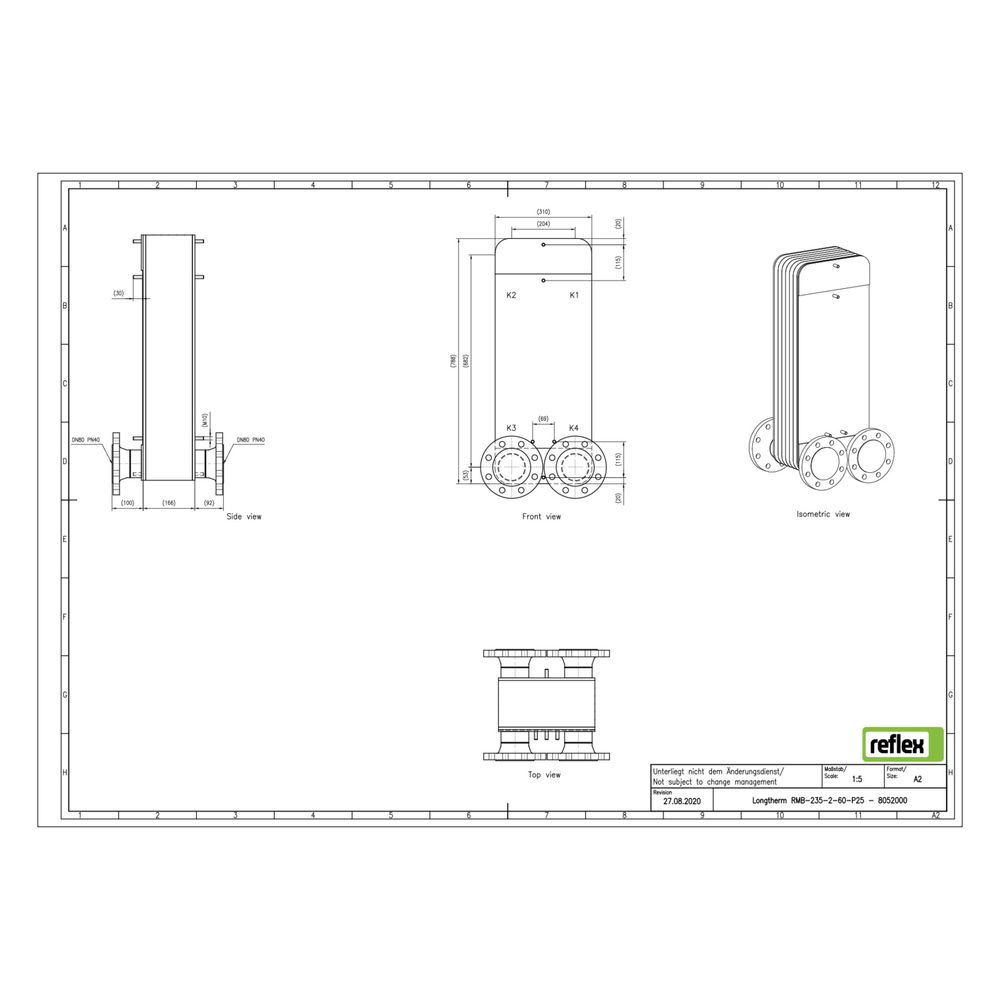

Der Wärmetauscher hat eine Baulänge von 310 mm, eine Bauhöhe von 788 mm und eine Bautiefe von 159 mm. Der Mittenabstand der Anschlüsse beträgt 170 mm. Die Anschlüsse sind als DIN-Flansch ausgeführt, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Nenndurchmesser primär: DN 80
- Maximaler Betriebsdruck: 25 bar
- Maximale Temperatur: 230 °C
- Baulänge: 310 mm
- Bauhöhe: 788 mm
- Bautiefe: 159 mm
- Mittenabstand Anschlüsse: 170 mm
- Ausführung: gelötet, zweigängig
Der Reflex Longtherm Plattenwärmetauscher RMB-235-2-60 bietet eine robuste und effiziente Lösung für anspruchsvolle Wärmeübertragungsaufgaben. Mit seiner hohen Temperatur- und Druckbeständigkeit sowie der stabilen gelöteten Konstruktion ist er für vielfältige industrielle und gewerbliche Anwendungen geeignet. Die 60 Edelstahlplatten und der Nenndurchmesser DN 80 ermöglichen eine zuverlässige Leistung bei gleichzeitig kompakter Bauweise.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8052000 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8052000 |
| Ausführung | gelötet |
| Bauhöhe | 788,00 |
| Baulänge | 310,00 |
| Bautiefe | 159,00 |
| EAN-13 | 4036705219658 |
| Geeignet für Dämmschale | ja |
| Gewicht | 107,2 kg |
| Max Arbeitsdruck | 25,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 170,00 |
| Nenndurchmesser primär | DN 80 |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
