Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 10 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?

Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 geprüft und zugelassen ist. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum, wodurch ein Druckpolster entsteht. Die Innen- und Außenbeschichtung erfolgt nach KTW-A mit langlebiger Epoxidharzbeschichtung, die den Schutz vor Korrosion und Verunreinigungen sicherstellt. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Trinkwassereinsatz bestätigt.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 200?

Das Gefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und einer Druckstufe PN 16. Es ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet, die eine optimale Durchströmung ermöglicht. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Die Montage erfolgt vertikal, unterstützt durch integrierte Füße für eine stabile Aufstellung. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und nicht für den Einsatz in Heizungs- oder Kühlanlagen vorgesehen.

Welche Normen und Richtlinien erfüllt das Ausdehnungsgefäß?

Das Refix DT 200 entspricht den Anforderungen der DIN EN 13831, VDI 4708 sowie AD 2000 und ist als Druckgerät gemäß der Richtlinie für Druckgeräte 2014/68/EU zugelassen. Es erfüllt die hygienischen Anforderungen der DIN 1988 und ist nach Schweizer Richtlinien SWKI HE301-01 und SVTI von einer Bewilligungspflicht befreit, sofern das Produktkennzeichen PSV mal Volumen kleiner oder gleich 3000 bar mal Liter ist.

Wie sind die technischen Eigenschaften des Reflex Refix DT MAG 200?

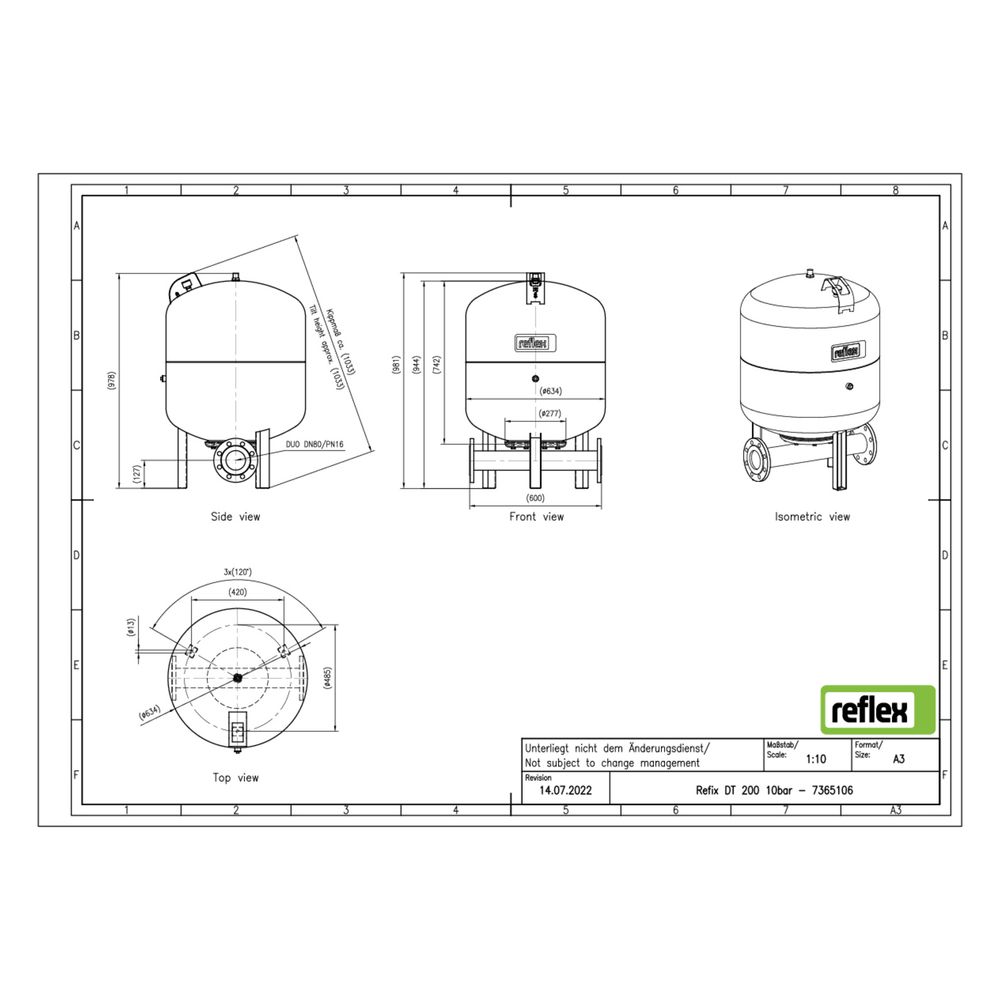

Das Ausdehnungsgefäß hat eine Bauhöhe von 973 mm, einen Durchmesser von 634 mm und ein Kippmaß von 1033 mm. Der Vordruck ist auf 4 bar eingestellt, die maximale Mediumtemperatur liegt zwischen minus 10 und 70 Grad Celsius. Die Membran ist austauschbar, und das Gefäß ist für Leitungswasser geeignet, jedoch nicht für Glykolmischungen. Es ist nicht mit einem Sicherheitsventil ausgestattet und wird ohne Befestigungsmaterial geliefert.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Betriebsdruck: 10 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Bauhöhe: 973 mm
• Durchmesser: 634 mm
• Kippmaß: 1033 mm
• Vordruck: 4 bar
• Mediumtemperatur: -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 200 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 10 bar erfüllt es anspruchsvolle technische und hygienische Anforderungen und ist durch seine robuste Bauweise und geprüfte Membran besonders langlebig und sicher.
