Beschreibung

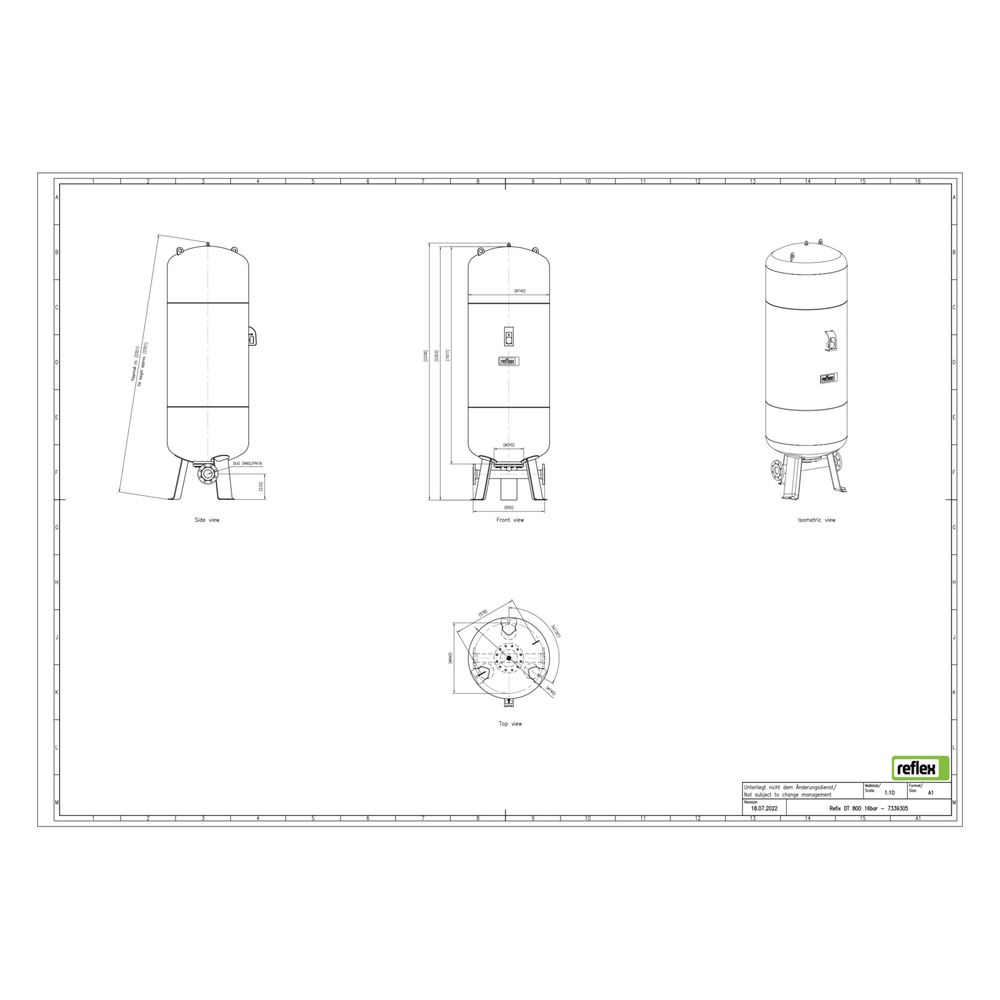

Reflex Refix DT Ausdehnungsgefäß MAG 800, Nennvolumen 800l, 16 bar, Duo-Flansch DN 65
Das Reflex Refix DT Ausdehnungsgefäß MAG 800 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 65 bietet vielfältige Anschlussmöglichkeiten und ist für vertikale Installation vorgesehen.
Wie sorgt das Refix DT für hohe Hygiene und Sicherheit?
Das Ausdehnungsgefäß ist mit einer durchströmten Membran ausgestattet, die den Wasserkreislauf kontinuierlich durchströmen lässt und so die Hygieneanforderungen nach DIN 1988 erfüllt. Die Membran besteht aus Butylkautschuk (IIR) und ist nach Elastomerleitlinie, W 270 sowie KTW-C geprüft. Innen- und Außenbeschichtung des Gefäßes entsprechen dem KTW-A Standard und bestehen aus langlebiger Epoxidharzbeschichtung. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Einsatz in Trinkwasseranlagen bestätigt.
Welche technischen Merkmale und Ausstattungen bietet das MAG 800?
Das Gefäß verfügt über einen Duo-Flanschanschluss mit Durchströmungseinrichtung, der ab DN 50 zum Einsatz kommt. Es ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Die Vollmembran ist austauschbar und entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie der Druckgeräterichtlinie 2014/68/EU. Das Gefäß ist ausschließlich für Kaltwasserleitungen geeignet und für eine Mediumtemperatur von -10 bis 70 °C ausgelegt.
Für welche Anwendungen ist das Reflex Refix DT MAG 800 geeignet?
Das Ausdehnungsgefäß ist ideal für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die robuste Bauweise mit einer Bauhöhe von 2336 mm und einem Durchmesser von 740 mm ermöglicht den vertikalen Einbau. Die maximale Glykol-Mischung beträgt 0 %, was die ausschließliche Nutzung mit Leitungswasser unterstreicht.
Technische Daten
- Nennvolumen: 800 l
- Maximaler Betriebsdruck: 16 bar
- Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
- Bauhöhe: 2336 mm
- Durchmesser: 740 mm
- Mediumtemperatur: -10 bis 70 °C
- Vordruck: 2 bar
- Membranwerkstoff: Butylkautschuk (IIR)
- Platzierung: vertikal
- Mit Manometer: ja
- Mit Füßen: ja
Das Reflex Refix DT Ausdehnungsgefäß MAG 800 bietet eine zuverlässige und hygienische Lösung für Kaltwasseranlagen in Großanlagen. Mit einem Nennvolumen von 800 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es anspruchsvolle technische Anforderungen und ist durch seine robuste Bauweise und geprüfte Membran besonders langlebig und sicher.
Technische Daten
| Hersteller-Warengruppe | MAG für Trink- und Brauchwasser |
| Hersteller-Serie | Refix DT |
| Hersteller-Produktgruppe | Refix DT |
| Hersteller-Artikelnummer | 7339305 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7339305 |
| Bauhöhe | 2336,00 |
| Druckstufe Flansch | PN 16 |
| Durchmesser | 740,00 |
| EAN-13 | 4036705079573 |
| Farbe | grün |
| Geeignet für Kühlen | nein |
| Geeignet für Leitungswasser | ja |
| Geeignet für Zentralheizung | nein |
| Gewicht | 250 kg |
| Kippmaß | 2366,00 |
| Max Arbeitsdruck | 16,00 |
| Max Glykol-Mischung | 0,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | ja |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | ja |
| Mit Manometer | ja |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | DN 65 |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 76,10 |
| Vordruck | 2,00 |
| Werkstoff Membran/Balg | Butylkautschuk IIR |
| WEEE-Nr. | 30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
