Reflex Refix DT Ausdehnungsgefäß MAG 300, Nennvolumen 300l, 16 bar, Duo-Flansch DN 80

Der Reflex Refix DT Ausdehnungsgefäß MAG 300 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die grüne Ausführung mit Duo-Flansch DN 80 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie sorgt das Refix DT Ausdehnungsgefäß für Hygiene und Sicherheit?

Das Gefäß ist durchströmt, was eine kontinuierliche Wasserzirkulation sicherstellt und somit den hygienischen Anforderungen nach DIN 1988 entspricht. Die Membran besteht aus Butylkautschuk (IIR) und ist nach Elastomerleitlinie sowie W 270 zertifiziert. Innen- und Außenbeschichtung sind gemäß KTW-A ausgeführt, was die Korrosionsbeständigkeit erhöht. Das Gefäß ist SVGW geprüft und zugelassen, was die Eignung für den Trinkwassereinsatz bestätigt.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 300?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss DN 80 mit Außengewinde (metrisch) und ist mit einer Flowjet-Durchströmungsarmatur inklusive Absperrung und Entleerung ausgestattet. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Die Membran ist austauschbar und entspricht den Normen DIN EN 13831, DIN 4807 T5 sowie KTW-C. Das Gefäß ist für eine vertikale Platzierung mit Füßen vorgesehen.

Für welche Einsatzbereiche und Medien ist das Gefäß geeignet?

Das Refix DT MAG 300 ist ausschließlich für Kaltwasserleitungen ausgelegt und nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Es ist nicht für Glykolmischungen geeignet. Die Druckstufe des Flansches beträgt PN 16, der maximale Arbeitsdruck liegt bei 16 bar.

Welche Normen und Richtlinien erfüllt das Ausdehnungsgefäß?

Das Gefäß ist nach DIN EN 13831, VDI 4708 und AD 2000 gefertigt und entspricht der Druckgeräterichtlinie 2014/68/EU. Die Konstruktion und Prüfung der Membran erfolgen nach DIN 4807 T5 und DVGW-Registernummer NW-0411AT2534.

Technische Daten

• Nennvolumen: 300 l
• Maximaler Betriebsdruck: 16 bar
• Druckstufe Flansch: PN 16
• Anschluss: Duo-Flansch DN 80, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Vordruck: 4 bar

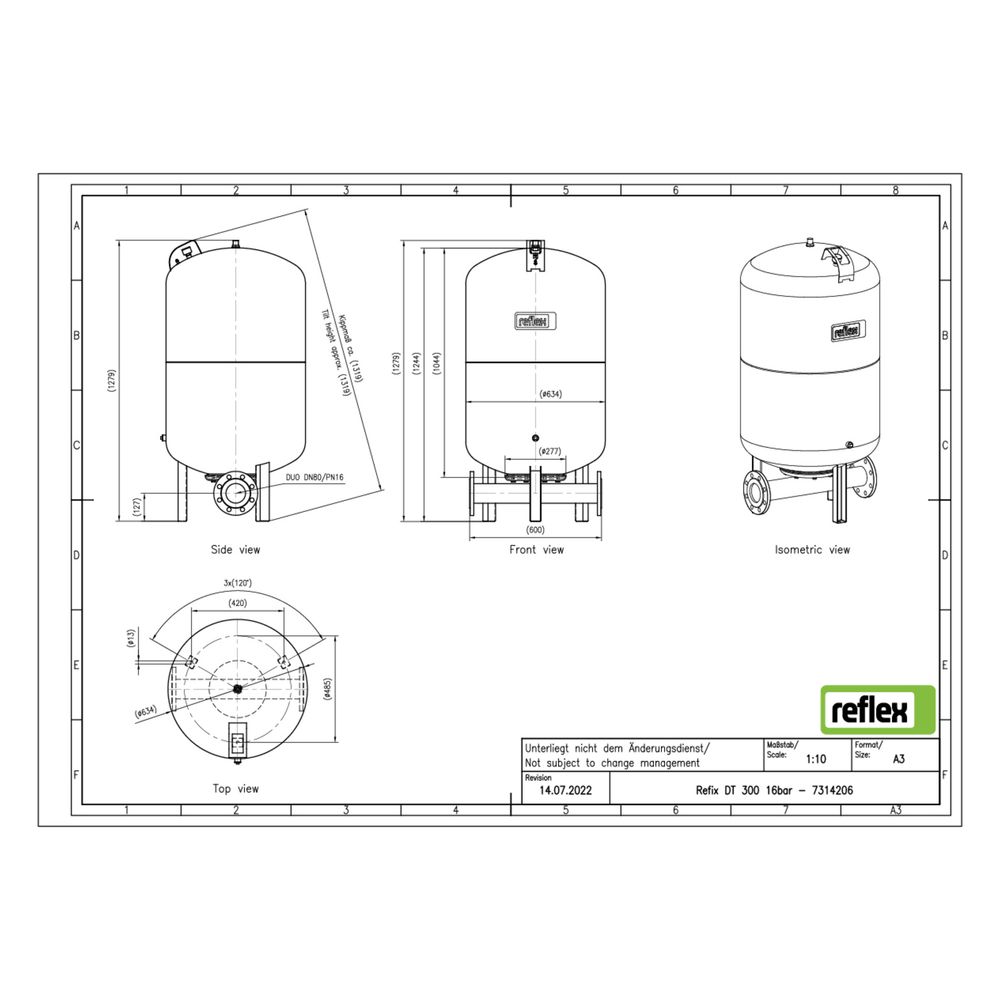

• Bauhöhe: 1273 mm
• Durchmesser: 634 mm
• Kippmaß: 1319 mm
• Platzierung: vertikal mit Füßen

Das Reflex Refix DT Ausdehnungsgefäß MAG 300 bietet eine zuverlässige Lösung für die Druckhaltung in Kaltwasseranlagen. Mit einem Nennvolumen von 300 Litern und einem maximalen Betriebsdruck von 16 bar erfüllt es hohe Anforderungen an Hygiene und Sicherheit. Die robuste Membran und die hochwertige Beschichtung sorgen für Langlebigkeit und eine flexible Integration in Großanlagen.
