Reflex Refix DE Ausdehnungsgefäß MAG 500, Nennvolumen 500l, 10 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 500 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 500 Litern und einem maximalen Arbeitsdruck von 10 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Wie ist das Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?

Das Refix DE 500 ist ein nicht durchströmtes Membran-Druckausdehnungsgefäß, das nach DIN EN 13831 konstruiert und gefertigt wird. Die Membran teilt das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster. Sie ist ab einem Volumen von 50 Litern tauschbar und besteht aus beständigem Butylkautschuk (IIR). Die wasserberührenden Teile sind korrosionsgeschützt, und das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen. Die Konstruktion entspricht der Druckgeräterichtlinie 2014/68/EU.

Für welche Einsatzbereiche ist das Refix DE 500 geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Anwendungen sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist für den Einsatz mit Frostschutzmittelzusätzen von mindestens 25 bis 50 Prozent geeignet, was den Korrosionsschutz in den Systemen unterstützt.

Welche technischen Merkmale und Ausstattungen bietet das Gefäß?

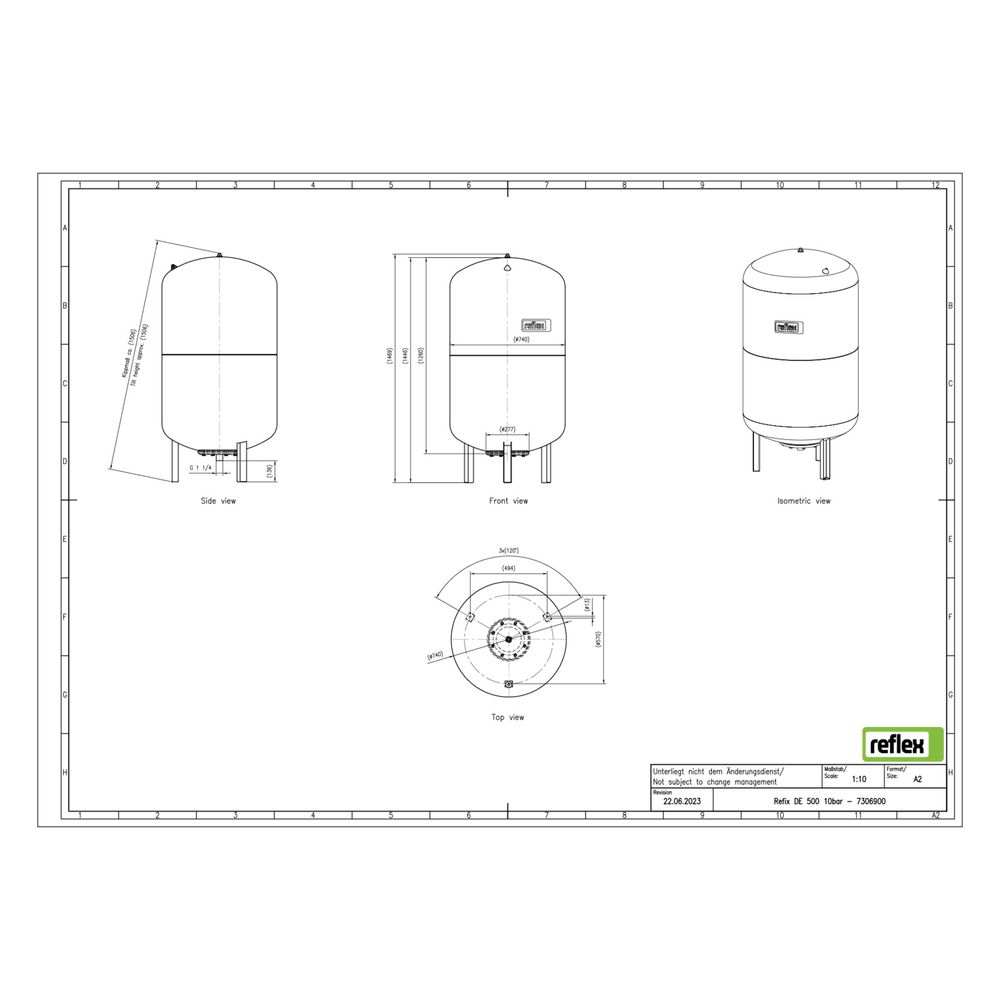

Das Gefäß hat eine Bauhöhe von 1475 mm und einen Durchmesser von 740 mm. Es ist für eine vertikale Aufstellung mit Füßen ausgelegt und verfügt über einen Anschluss mit metrischem Außengewinde in der Größe 1 1/4 Zoll (32 mm) mit einem Rohraußendurchmesser von 42,40 mm. Der Vordruck ist auf 4 bar eingestellt, und das Gefäß ist für eine Mediumtemperatur im Dauerbetrieb von minus 10 bis 70 Grad Celsius ausgelegt. Manometer, Vordruckventil und Sicherheitsventil sind nicht integriert.

Wie unterstützt die tauschbare Membran die Wartung?

Die tauschbare Vollmembran ermöglicht eine einfache Wartung und verlängert die Lebensdauer des Ausdehnungsgefäßes. Durch die Trennung von Wasser- und Gasraum wird eine zuverlässige Druckpufferung sichergestellt, die den Schutz der angeschlossenen Anlagen verbessert.

Wie ist das Ausdehnungsgefäß geschützt?

Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die die Oberfläche vor Korrosion schützt. Zusätzlich sind die wasserberührenden Teile speziell korrosionsgeschützt, um die Haltbarkeit auch bei anspruchsvollen Betriebsbedingungen zu erhöhen.

Technische Daten

• Nennvolumen: 500 l
• Maximaler Arbeitsdruck: 10 bar
• Bauhöhe: 1475 mm
• Durchmesser: 740 mm
• Anschluss: Außengewinde (metrisch), 1 1/4 Zoll (32 mm)
• Rohraußendurchmesser Anschluss: 42,40 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranmaterial: Butylkautschuk (IIR)
• Maximaler Glykolanteil: 50 %
• Aufstellung: vertikal mit Füßen

Das Reflex Refix DE Ausdehnungsgefäß MAG 500 bietet eine robuste und wartungsfreundliche Lösung für Wassersysteme mit erhöhten Korrosionsschutzanforderungen. Mit einem Nennvolumen von 500 Litern und einem maximalen Arbeitsdruck von 10 bar ist es für vielfältige Anwendungen geeignet und überzeugt durch seine tauschbare Membran sowie die langlebige Beschichtung.
