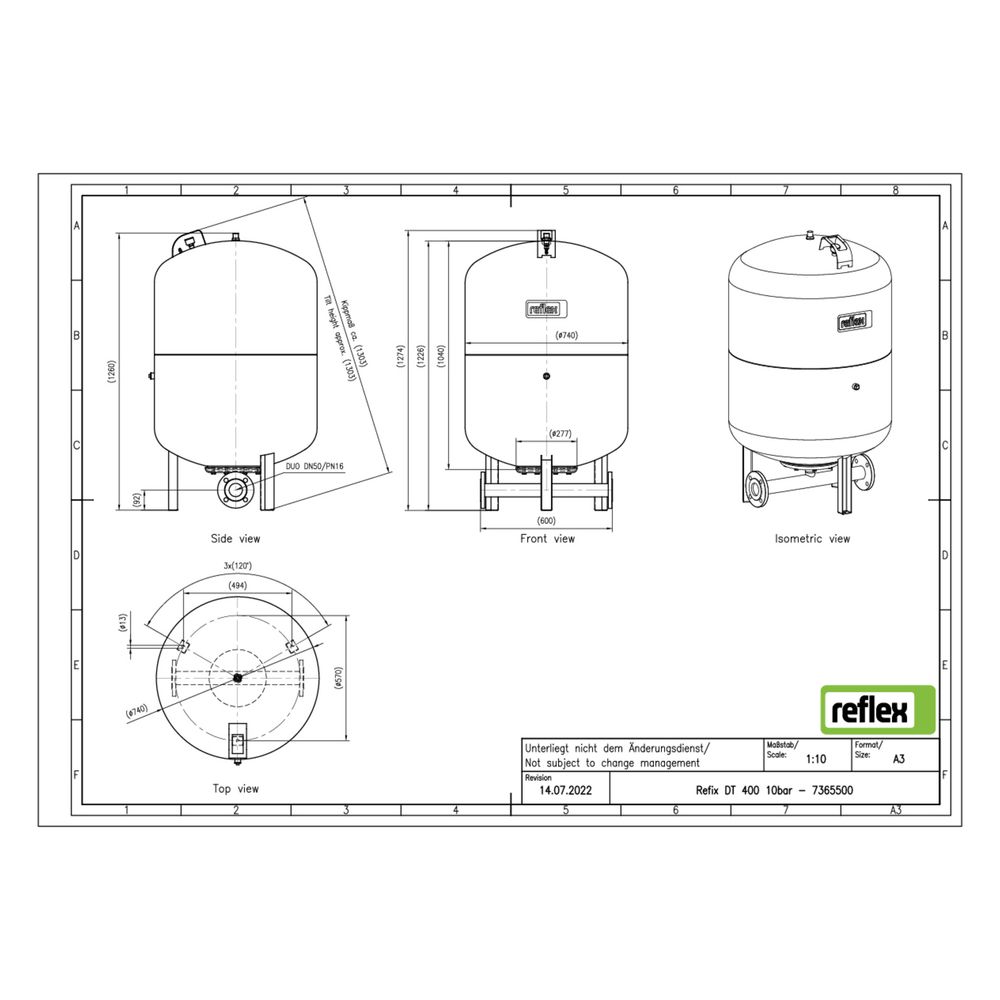

Reflex Refix DT Ausdehnungsgefäß MAG 400, Nennvolumen 400l, 10 bar, Duo-Flansch DN 50

Der Reflex Refix DT Ausdehnungsgefäß MAG 400 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Duo-Flansch DN 50 ermöglicht eine flexible und leistungsstarke Integration in Großanlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist mit einem Duo-Flanschanschlussstück mit integrierter Durchströmungseinrichtung ausgestattet, was eine optimale Leistungsanpassung ermöglicht.

Welche hygienischen und sicherheitstechnischen Merkmale bietet das Ausdehnungsgefäß?

Das durchströmte Design des Membran-Druckausdehnungsgefäßes sorgt für hohe Hygiene, die den Anforderungen der Trinkwasserverordnung entspricht. Das Gefäß ist SVGW geprüft und zugelassen. Manometer und Vordruckventil sind durch einen Metallbügel geschützt, und eine Muffe für einen optionalen Membranbruchmelder ist vorhanden. Die Konstruktion entspricht den Anforderungen der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Großanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die Montage erfolgt vertikal, und das Gefäß ist mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen.

Welche Anschluss- und Druckparameter sind zu beachten?

Das Ausdehnungsgefäß verfügt über einen Duo-Flanschanschluss mit einem Nenndurchmesser von DN 50 und einem Rohraußendurchmesser von 60,3 mm. Der Anschluss ist als Außengewinde (metrisch) ausgeführt. Die Druckstufe des Flansches beträgt PN 16, und der maximale Arbeitsdruck liegt bei 10 bar. Der Vordruck ist auf 4 bar eingestellt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Technische Daten

• Nennvolumen: 400 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 50, Außengewinde (metrisch)
• Membranwerkstoff: Butylkautschuk (IIR)
• Bauhöhe: 1245 mm
• Durchmesser: 740 mm
• Kippmaß: 1303 mm
• Druckstufe Flansch: PN 16
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

Das Reflex Refix DT Ausdehnungsgefäß MAG 400 überzeugt durch seine hygienische Bauweise, die robuste Membran und die flexible Anschlussgestaltung. Mit einem Nennvolumen von 400 Litern und einem maximalen Betriebsdruck von 10 bar ist es optimal für den Einsatz in Kaltwasseranlagen großer Trinkwasser- und Druckerhöhungsanlagen geeignet und bietet zuverlässige Leistung bei anspruchsvollen Anforderungen.
