Reflex Refix DT Ausdehnungsgefäß MAG 200, Nennvolumen 200l, 16 bar, Flowjet G 1 1/4"

Der Reflex Refix DT Ausdehnungsgefäß MAG 200 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für Kaltwasseranlagen in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Ausführung mit Flowjet Rp 1 1/4" Anschluss bietet eine flexible Anpassung an verschiedene Anlagen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen trennt und nach den Normen DIN EN 13831, DIN 4807 T5 sowie den Richtlinien KTW-C und W 270 gefertigt ist. Die Außen- und Innenbeschichtung besteht aus langlebiger Epoxidharzbeschichtung gemäß KTW-A, die den Korrosionsschutz sicherstellt. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet, die eine stabile Aufstellung ermöglichen.

Welche Anschluss- und Ausstattungsmerkmale bietet das MAG 200?

Das Ausdehnungsgefäß ist mit einem Whitworth-Rohrgewindeanschluss Rp 1 1/4" (32 mm) ausgestattet. Die integrierte Flowjet-Durchströmungsarmatur beinhaltet Absperrung und Entleerung, was die Wartung erleichtert. Manometer und Vordruckventil sind durch einen Metallbügel geschützt. Optional kann ein Membranbruchmelder angeschlossen werden, wofür eine Muffe vorgesehen ist.

Für welche Anwendungen ist das Reflex Refix DT geeignet?

Das Gefäß ist ausschließlich für den Einsatz in Kaltwasserleitungen vorgesehen und eignet sich für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius.

Welche Normen und Zulassungen erfüllt das Ausdehnungsgefäß?

Das Produkt entspricht den Anforderungen der DIN EN 13831, VDI 4708, AD 2000 sowie der Druckgeräterichtlinie 2014/68/EU. Es ist SVGW geprüft und zugelassen. Zudem besteht keine Bewilligungspflicht gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI bei einem Produkt von PSV mal Volumen kleiner oder gleich 3000 bar mal Liter.

Technische Daten

• Nennvolumen: 200 l
• Maximaler Betriebsdruck: 16 bar
• Anschlussgröße: Rp 1 1/4" (32 mm)

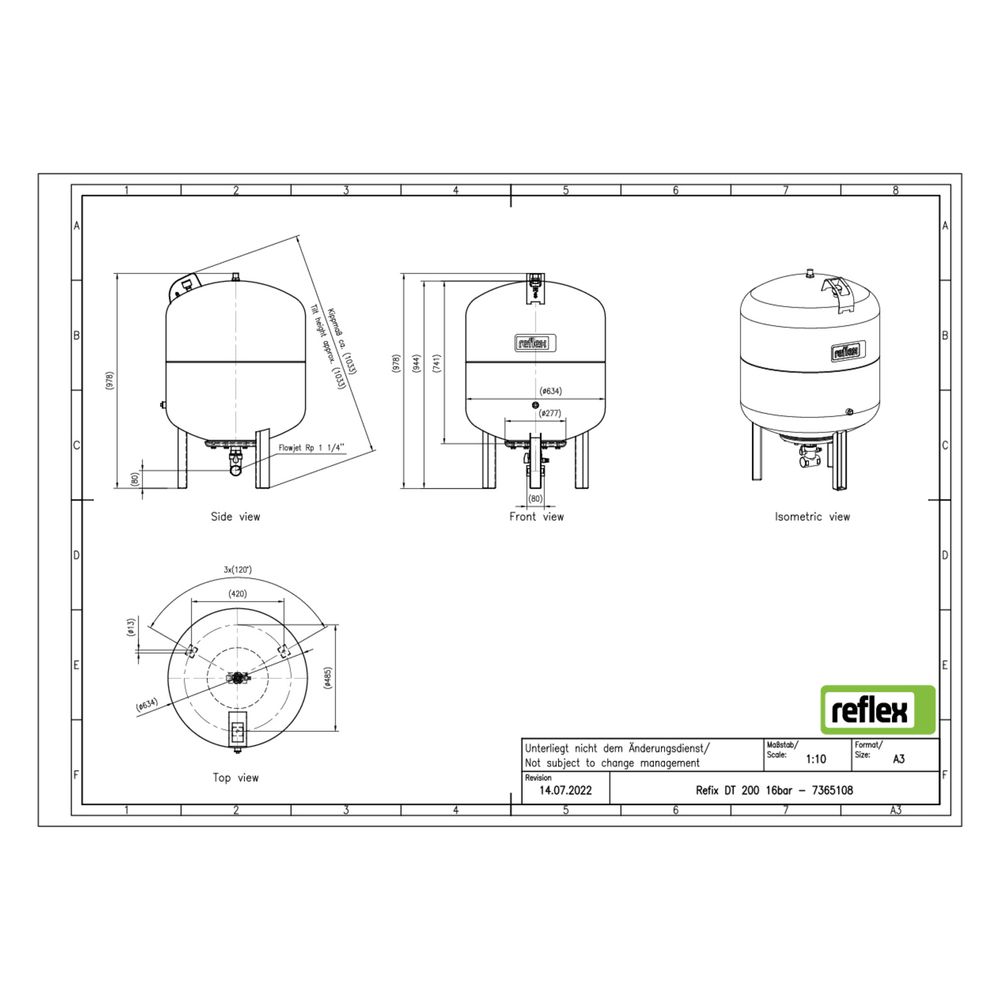

• Bauhöhe: 973 mm
• Durchmesser: 634 mm
• Kippmaß: 1033 mm
• Vordruck: 4 bar
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja

Das Reflex Refix DT Ausdehnungsgefäß MAG 200 überzeugt durch seine hygienische Bauweise, die hohe Anpassungsfähigkeit durch verschiedene Anschlussvarianten sowie die robuste Konstruktion mit langlebiger Beschichtung. Mit einem Nennvolumen von 200 Litern und einem maximalen Betriebsdruck von 16 bar ist es optimal für Kaltwasseranlagen in Trinkwasser- und Druckerhöhungsanlagen geeignet und unterstützt eine sichere und effiziente Druckhaltung.
