Reflex Ausdehnungsgefäß N MAG 12, 12L, 4 bar, Halbmembran, Weiß
Der Reflex Reflex N Ausdehnungsgefäß MAG 12 ist ein Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 4 bar. Es ist speziell für geschlossene Heiz- und Kühlwassersysteme konzipiert und zeichnet sich durch eine langlebige Epoxidharzbeschichtung sowie eine fest eingebaute, nicht austauschbare Halbmembran aus, die aufgrund der gleichmäßig-symmetrischen Belastung besonders verschleißfest ist. Das Gefäß ist in Weiß gehalten und für den vertikalen Einbau in Zentralheizungen und Kühlsystemen geeignet.
Wie ist das Reflex N Ausdehnungsgefäß konstruiert und welche Normen erfüllt es?
Das Ausdehnungsgefäß entspricht der DIN EN 13831 und der Druckgeräterichtlinie 2014/68/EU. Die Halbmembran aus SBR teilt das Gefäß in einen Wasser- und einen Gasraum. Die langlebige Epoxidharzbeschichtung schützt vor Korrosion und sorgt für eine lange Lebensdauer.
Für welche Einsatzbereiche und Medien ist das Ausdehnungsgefäß geeignet?
Das Gefäß ist für geschlossene Heiz- und Kühlwassersysteme ausgelegt und eignet sich für Zentralheizungen sowie Kühlsysteme. Es ist nicht für Leitungswasser geeignet. Der Betrieb mit Frostschutzmitteln ist möglich, wobei ein Zusatz von 25 bis 50 % Glykol empfohlen wird. Die maximale Systemtemperatur beträgt 120 °C, die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 70 °C, und der maximale Arbeitsdruck beträgt 4 bar.
Welche Anschluss- und Einbaueigenschaften besitzt das Reflex N 12?

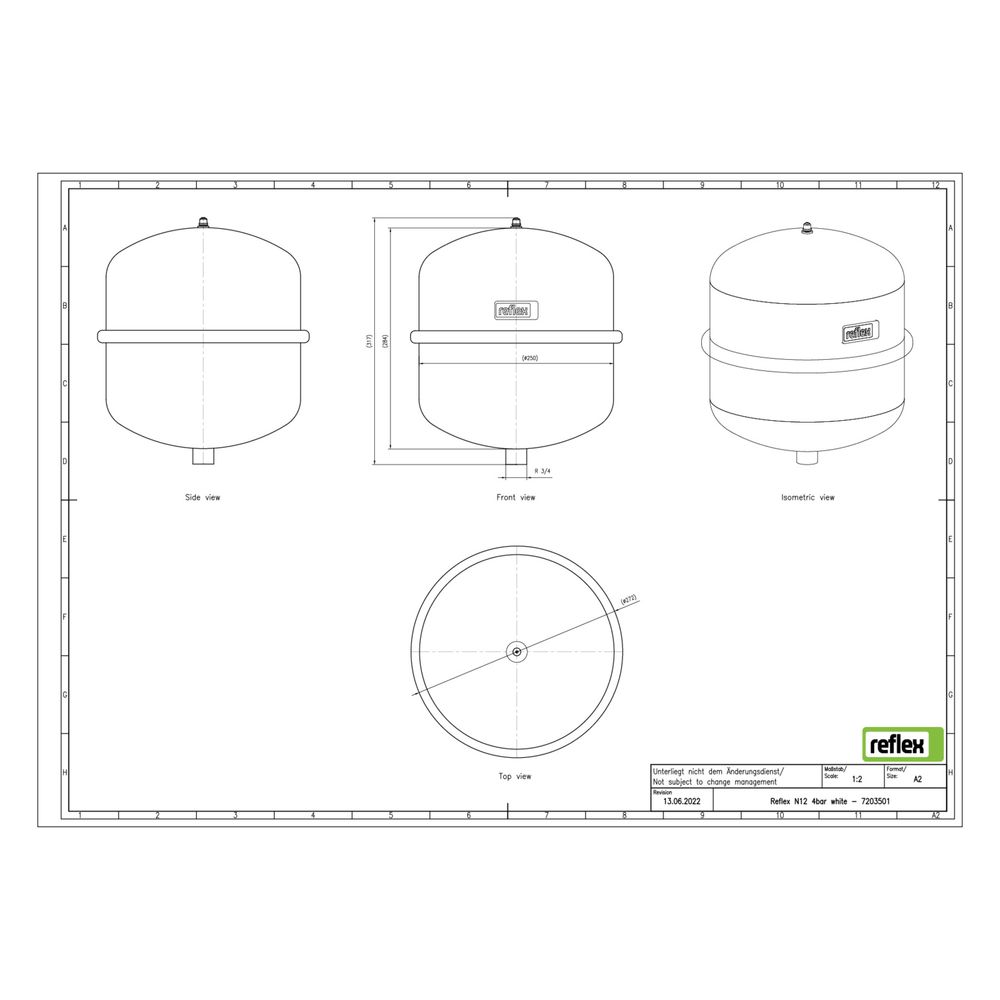

Das Ausdehnungsgefäß ist für den vertikalen Einbau vorgesehen und verfügt über einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 3/4 Zoll (20 mm) und einem Rohraußendurchmesser von 26,9 mm. Es ist nicht mit Sicherheitsventil, Manometer, Befestigungsmaterial, Füßen oder fester Wandstütze ausgestattet. Die Bauhöhe beträgt 317 mm, der Durchmesser 272 mm und das Kippmaß 418 mm.
Welche Besonderheiten und Hinweise sind bei der Verwendung zu beachten?
Das Gefäß benötigt keine Bewilligung gemäß der Schweizer Richtlinie SWKI HE301-01 und SVTI, sofern die Bedingung PSV mal VN kleiner oder gleich 3.000 bar mal Liter erfüllt ist. Die Halbmembran ist fest eingebaut und nicht austauschbar. Das Gefäß ist ausschließlich für den vertikalen Einbau geeignet.
Technische Daten
- Nennvolumen: 12 l
- Maximaler Betriebsdruck: 4 bar
- Farbe: Weiß
- Bauhöhe: 317 mm
- Durchmesser: 272 mm
- Kippmaß: 418 mm
- Anschluss: Außengewinde metrisch, 3/4 Zoll (20 mm)
- Werkstoff Membran: SBR
- Max. Glykol-Mischung: 50 %
- Max. Systemtemperatur: 120 °C
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 70 °C
- Geeignet für: Zentralheizung, Kühlen
Das Reflex Reflex N Ausdehnungsgefäß MAG 12 überzeugt durch seine robuste Bauweise mit langlebiger Epoxidharzbeschichtung und verschleißfester Halbmembran. Mit einem Nennvolumen von 12 Litern und einem maximalen Betriebsdruck von 4 bar ist es optimal für den vertikalen Einbau in geschlossenen Heiz- und Kühlsystemen geeignet und sorgt für eine zuverlässige Druckkompensation bei Temperaturen bis 70 °C.
Technische Daten
| Hersteller-Warengruppe | MAG für Heiz-, Solar- und Kühlwasser |
| Hersteller-Serie | Reflex N |
| Hersteller-Produktgruppe | Reflex N |
| Hersteller-Artikelnummer | 7203501 |
| Hersteller | Reflex |
| Anschluss | Außengewinde (metrisch) |
| Artikelnummer | REFLEX-7203501 |
| Bauhöhe | 317,00 |
| Durchmesser | 272,00 |
| EAN-13 | 4036705200601 |
| Farbe | weiß |
| Geeignet für Kühlen | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Zentralheizung | ja |
| Gewicht | 3,25 kg |
| Kippmaß | 418,00 |
| Max Arbeitsdruck | 4,00 |
| Max Glykol-Mischung | 50,00 |
| Mediumtemperatur (Dauerbetrieb) | -10,00 - 70,00 |
| Mit austauschbarer Membran | nein |
| Mit Befestigungsmaterial | nein |
| Mit fester Wandstütze | nein |
| Mit Füßen | nein |
| Mit Manometer | nein |
| Mit Sicherheitsventil | nein |
| Nenndurchmesser Ausdehnungsanschluss | 3/4 Zoll (20) |
| Platzierung horizontal | nein |
| Platzierung vertikal | ja |
| Rohraußendurchmesser Ausdehnungsanschluss | 26,90 |
| Vordruck | 1,50 |
| Werkstoff Membran/Balg | SBR |
| WEEE-Nr. | 30666633 |
