Reflex Refix C-DE Ausdehnungsgefäß MAG 18, Nennvolumen 18l, 10 bar, Diskusform, Edelstahl-Anschluss, Blau

Der Reflex Refix C-DE Ausdehnungsgefäß MAG 18 ist ein vertikales Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 18 Litern und einem maximalen Betriebsdruck von 10 bar. Das blau lackierte Gefäß in Diskusform ist mit einem Gewindeanschluss aus Edelstahl ausgestattet und eignet sich für Heizungs-, Wärmepumpen-, Kühlungs- und Solaranwendungen sowie für Betriebswasseranlagen, die nicht den Anforderungen der DIN 1988 unterliegen. Typische Einsatzbereiche sind Fußbodenheizungen, Feuerlösch- und Betriebswassersysteme sowie Wärmequellenanlagen.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Refix C-DE verfügt über eine nicht tauschbare Butyl-Vollmembran, die den Wasserraum zuverlässig von der statischen Gasfüllung trennt. Die Membran entspricht der DIN EN 13831 und ist nicht durchströmt. Das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen, die korrosionsgeschützte, wasserberührende Teile schützt. Der Anschluss erfolgt über ein metrisches Außengewinde aus Edelstahl, das eine hohe Beständigkeit sicherstellt.

Für welche Anwendungen und Medien ist das Gefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen, wie beispielsweise Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Es ist sowohl für Heizungs- als auch für Kühlwasser geeignet und kann mit Frostschutzmittelzusätzen von 25 bis 50 Prozent betrieben werden. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 Grad Celsius.

Welche technischen Eigenschaften und Zulassungen besitzt das Refix C-DE?

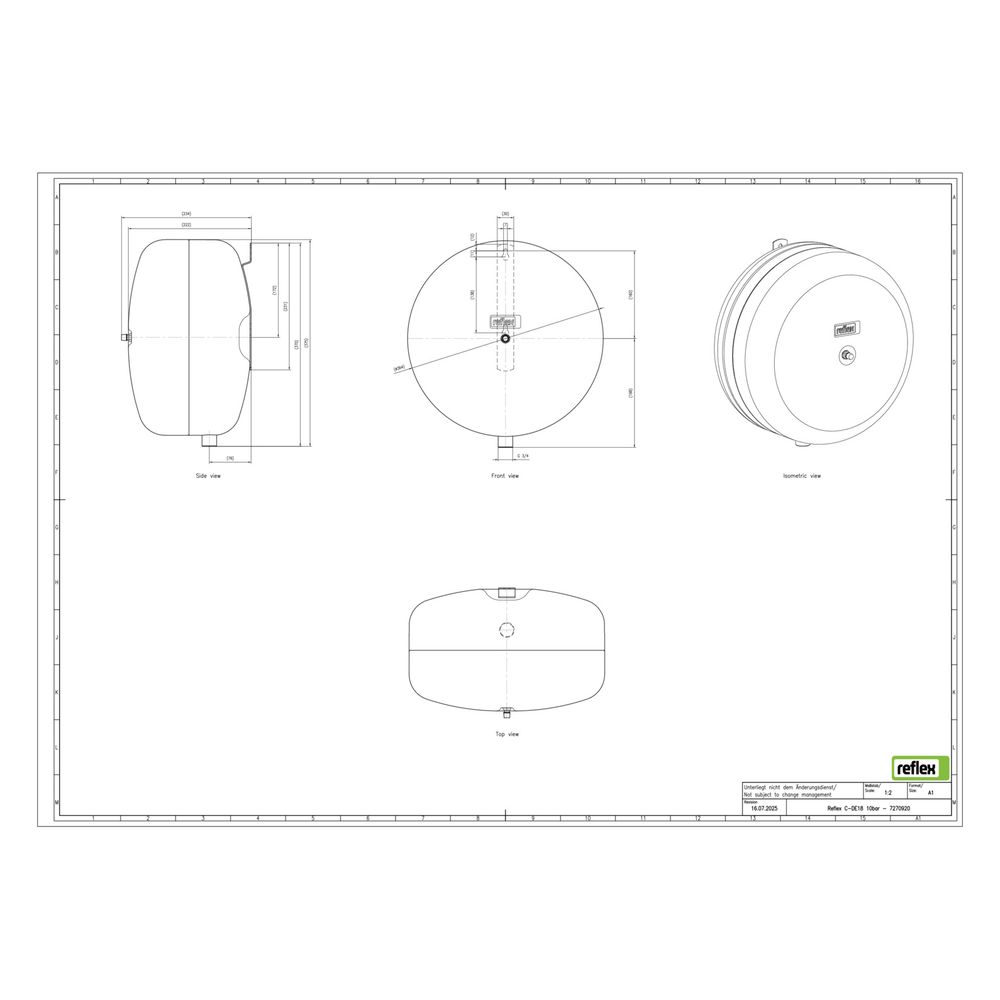

Das Gefäß ist nach der EU-Druckgeräterichtlinie 2014/68/EU zugelassen und entspricht der DIN EN 13831. Es ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und besitzt einen Vordruck von 4 bar. Die Bauform ist vertikal mit einer Bauhöhe von 375 mm und einem Durchmesser von 354 mm. Der Nenndurchmesser des Ausdehnungsanschlusses beträgt 3/4 Zoll (20 mm), mit einem Rohraußendurchmesser von 26,9 mm.

Technische Daten

• Nennvolumen: 18 l
• Maximaler Arbeitsdruck: 10 bar
• Vordruck: 4 bar
• Bauhöhe: 375 mm
• Durchmesser: 354 mm
• Kippmaß: 387 mm
• Maximaler Glykolanteil: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Nenndurchmesser Ausdehnungsanschluss: 3/4 Zoll (20 mm)
• Rohraußendurchmesser Ausdehnungsanschluss: 26,9 mm
• Membranwerkstoff: Butylkautschuk (IIR)
• Anschluss: Außengewinde (metrisch) aus Edelstahl

Das Reflex Refix C-DE Ausdehnungsgefäß MAG 18 bietet eine robuste und langlebige Lösung für verschiedene Heizungs- und Wassersysteme. Mit einem Nennvolumen von 18 Litern, einem maximalen Betriebsdruck von 10 bar und der hochwertigen Butyl-Vollmembran erfüllt es die Anforderungen an moderne Anlagen zuverlässig und sicher.
