Reflex Refix DE Ausdehnungsgefäß MAG 600, Nennvolumen 600l, 25 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 600 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 25 bar. Es eignet sich besonders für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen, die nicht der DIN 1988 unterliegen. Die tauschbare Vollmembran und die korrosionsgeschützten wasserberührenden Teile machen das Gefäß langlebig und widerstandsfähig gegen erhöhte Korrosionsanforderungen.

Für welche Anwendungen ist das Refix DE 600 geeignet?

Das Refix DE 600 ist speziell für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen sowie Wärmequellenanlagen. Durch die Konstruktion nach DIN EN 13831 und die Zulassung gemäß der Druckgeräterichtlinie 2014/68/EU erfüllt das Gefäß die Anforderungen an Sicherheit und Qualität in diesen Anwendungsgebieten.

Wie ist das Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine nicht durchströmte Vollmembran aus Butylkautschuk (IIR), die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar, was die Wartung erleichtert. Die wasserberührenden Teile sind korrosionsgeschützt und mit einer langlebigen Epoxidharzbeschichtung versehen. Das Gefäß ist vertikal mit Füßen ausgestattet und besitzt einen Außengewindeanschluss (metrisch) mit einem Nenndurchmesser von DN 50.

Welche technischen Eigenschaften und Schutzmerkmale bietet das Refix DE 600?

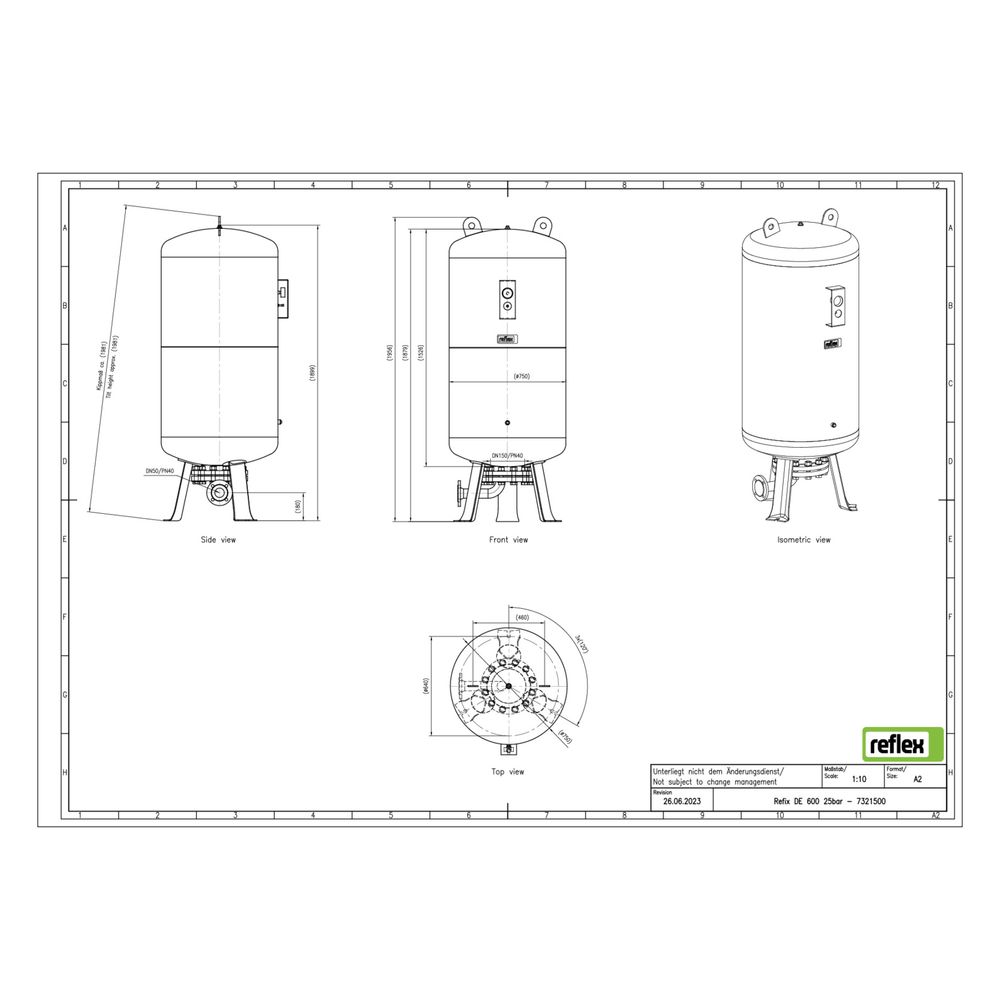

Das Ausdehnungsgefäß ist für einen maximalen Arbeitsdruck von 25 bar ausgelegt und kann mit Frostschutzmittelzusätzen von 25 bis 50 % betrieben werden. Die Druckstufe des Flansches beträgt PN 40. Die Mediumtemperatur im Dauerbetrieb liegt zwischen minus 10 und 70 Grad Celsius. Die Bauhöhe beträgt 1868 mm, der Durchmesser 750 mm und das Kippmaß 1881 mm.

Welche Normen und Richtlinien gelten für das Refix DE 600?

Das Gefäß ist nach DIN EN 13831 konstruiert und gefertigt. Es entspricht der Druckgeräterichtlinie 2014/68/EU und ist für den Einsatz in Wassersystemen mit erhöhten Korrosionsschutzanforderungen geeignet. Für die Schweiz gilt, dass keine Bewilligungspflicht gemäß der Richtlinie SWKI HE301-01 und SVTI besteht, sofern das Produkt die Bedingung PSV mal Volumen kleiner oder gleich 3000 bar mal Liter erfüllt.

Technische Daten

• Nennvolumen: 600 l
• Maximaler Arbeitsdruck: 25 bar
• Membranmaterial: Butylkautschuk (IIR)
• Farbe: Blau
• Bauhöhe: 1868 mm
• Durchmesser: 750 mm
• Kippmaß: 1881 mm
• Anschluss: Außengewinde (metrisch), DN 50
• Druckstufe Flansch: PN 40
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Frostschutzmittelzusatz: 25 bis 50 %
• Mit Füßen: Ja
• Mit tauschbarer Membran: Ja

Das Reflex Refix DE 600 Ausdehnungsgefäß bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen. Mit einem Nennvolumen von 600 Litern und einem maximalen Betriebsdruck von 25 bar ist es für vielfältige Anwendungen wie Feuerlösch- und Betriebswassersysteme geeignet. Die tauschbare Vollmembran und die langlebige Epoxidharzbeschichtung sorgen für eine lange Nutzungsdauer und zuverlässigen Betrieb.
