Beschreibung
Reflex Longtherm Plattenwärmetauscher RMB-34-60, gelötet, 60 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-34-60 ist ein gelöteter, eingängiger Wärmetauscher mit 60 Edelstahlplatten (Werkstoff 1.4404) und einem primären Außengewindeanschluss G 3/4". Er ist für den Einsatz bei Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar ausgelegt und eignet sich für Heizungs- und Kühlkreisläufe, die eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erfordern.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten, die mittels eines Vakuum-Lötverfahrens mit Kupferlot dauerhaft verbunden sind. Die auf den Platten eingeprägten Kanäle bilden zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe. Diese Konstruktion ermöglicht eine kompakte Bauweise und eine zuverlässige Wärmeübertragung.
Welche Kanalformen und Strömungseigenschaften bietet der Wärmetauscher?
Es werden zwei Kanalformen unterschieden: der rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie der rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Gestaltung optimiert die Strömungsverhältnisse und die Wärmeübertragung je nach Anforderung.

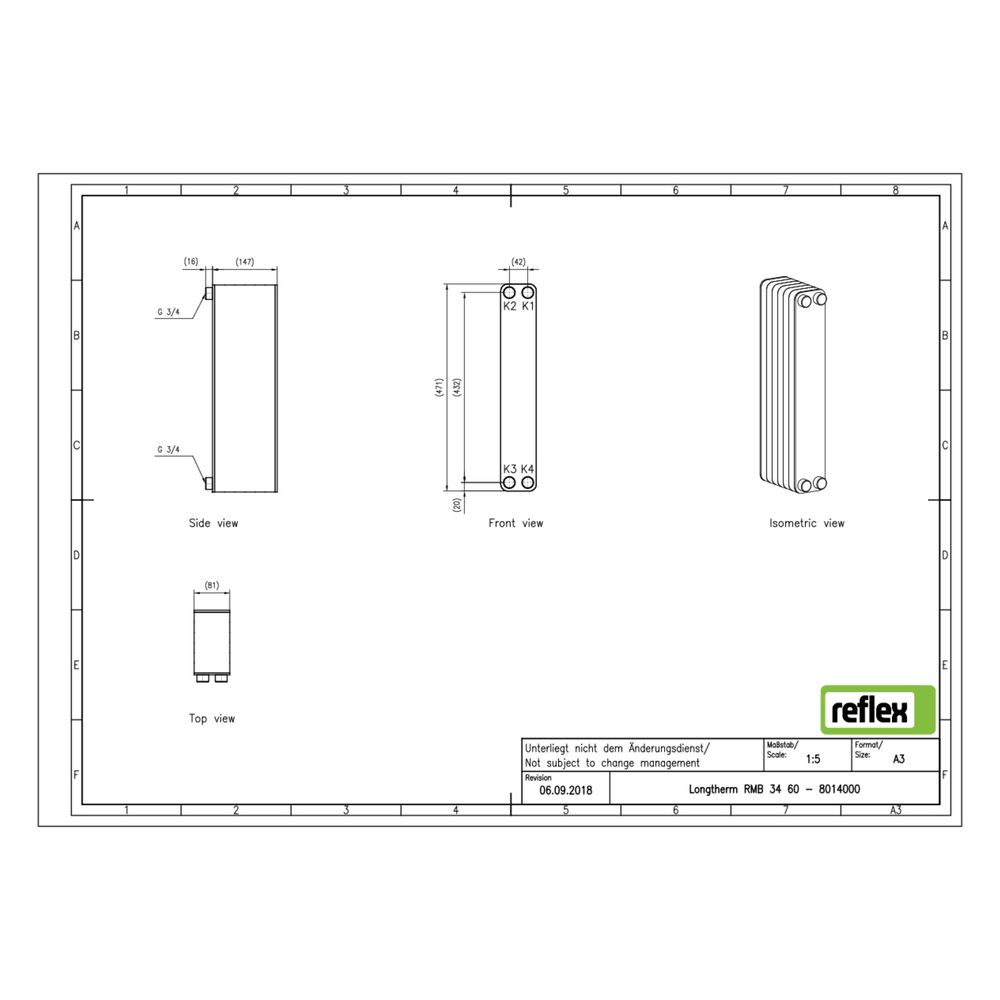

Welche Maße und Anschlussdetails sind relevant?
Der Wärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 471 mm und eine Bautiefe von 147 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 60
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Primärer Anschluss: Außengewinde G 3/4"
- Baulänge: 81 mm
- Bauhöhe: 471 mm
- Bautiefe: 147 mm
- Mittenabstand Anschlüsse: 42 mm
- Dämmschale geeignet: Ja
Der Reflex Longtherm Plattenwärmetauscher RMB-34-60 überzeugt durch seine robuste Bauweise mit gelöteten Edelstahlplatten und Kupferlot, die hohe Temperaturen und Drücke sicher handhaben. Mit 60 Platten und einem Außengewindeanschluss G 3/4" bietet er eine effiziente Wärmeübertragung bei kompakter Bauform und ist für vielfältige Heizungs- und Kühlanwendungen geeignet.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8014000 |
| Hersteller | Reflex |
| Anzahl der Platten | 60,00 |
| Artikelnummer | REFLEX-8014000 |
| Ausführung | gelötet |
| Bauhöhe | 471,00 |
| Baulänge | 81,00 |
| Bautiefe | 147,00 |
| EAN-13 | 4036705178542 |
| Geeignet für Dämmschale | ja |
| Gewicht | 13,14 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
