Beschreibung
Reflex Longtherm Plattenwärmetauscher RHB-31-80, gelötet, 80 Platten, eingängig, G 1 1/4"
Der Reflex Longtherm Plattenwärmetauscher RHB-31-80 ist ein gelöteter, eingängiger Wärmetauscher aus der Longtherm Serie von Reflex mit 80 Edelstahlplatten und einem primären Außengewindeanschluss G 1 1/4 Zoll. Er ist für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis zu 30 bar ausgelegt und eignet sich für Heizungs- und Kühlkreisläufe, bei denen eine effiziente Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Aufbau des Reflex Longtherm Plattenwärmetauschers?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Die Plattenoberflächen sind mit Kanälen geprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Diese Konstruktion sorgt für eine effiziente Wärmeübertragung und hohe Stabilität bei thermischer Belastung.
Welche Kanaltypen sind im Wärmetauscher integriert?
Der Reflex Longtherm verwendet zwei Kanalformen, die die Strömungsräume unterscheiden: Der rhc-Kanal bietet eine große thermisch wirksame Länge mit hohem Durchflusswiderstand, während der rlc-Kanal eine kleinere thermisch wirksame Länge mit geringem Durchflusswiderstand aufweist. Diese Kombination optimiert den Wärmeaustausch und den hydraulischen Widerstand.
Für welche Betriebsbedingungen ist der Plattenwärmetauscher geeignet?
Der gelötete Plattenwärmetauscher ist für Temperaturen bis zu 230 °C und Betriebsdrücke bis zu 30 bar ausgelegt. Die robuste Bauweise aus rostfreiem Stahl und die vakuumgelötete Verbindung der Platten ermöglichen eine dauerhafte Stabilität unter diesen anspruchsvollen Bedingungen. Die Zulassung erfolgt gemäß der Richtlinie für Druckgeräte 2014/68/EU.
Welche Anschlussarten und Maße sind verfügbar?

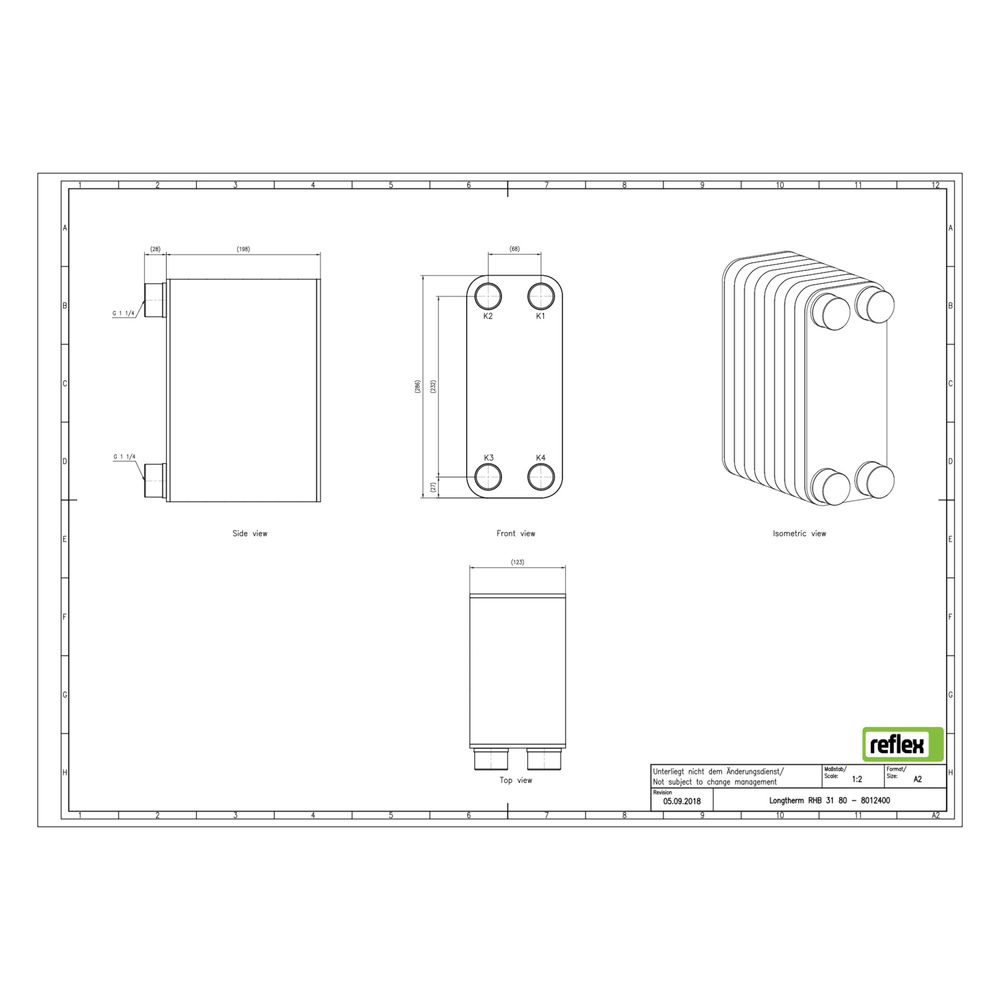

Der Reflex Longtherm RHB-31-80 verfügt über einen primären Anschluss mit Außengewinde in der Größe 1 1/4 Zoll (32 mm). Die Baulänge beträgt 123 mm, die Bauhöhe 286 mm und die Bautiefe 198 mm. Der Mittenabstand der Anschlüsse liegt bei 68 mm. Der Wärmetauscher ist für die Verwendung mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 80
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschlussgröße: 1 1/4 Zoll (Außengewinde)
- Baulänge: 123 mm
- Bauhöhe: 286 mm
- Bautiefe: 198 mm
- Mittenabstand Anschlüsse: 68 mm
- Geeignet für Dämmschale: Ja
Der Reflex Longtherm Plattenwärmetauscher RHB-31-80 bietet eine zuverlässige und langlebige Lösung für die Wärmeübertragung in Heizungs- und Kühlkreisläufen. Mit seiner robusten Bauweise aus Edelstahl, der hohen Temperatur- und Druckbeständigkeit sowie dem effizienten Kanaldesign erfüllt er anspruchsvolle Anforderungen an Leistung und Betriebssicherheit.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8012400 |
| Hersteller | Reflex |
| Anzahl der Platten | 80,00 |
| Artikelnummer | REFLEX-8012400 |
| Ausführung | gelötet |
| Bauhöhe | 286,00 |
| Baulänge | 123,00 |
| Bautiefe | 198,00 |
| EAN-13 | 4036705178351 |
| Geeignet für Dämmschale | ja |
| Gewicht | 13,5 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 68,00 |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
