Reflex Longtherm Plattenwärmetauscher RMB-14-40, gelötet, 40 Platten, eingängig, G 3/4"
Der Reflex Longtherm Plattenwärmetauscher RMB-14-40 ist ein gelöteter, eingängiger Wärmetauscher mit 40 Edelstahlplatten und einem Außengewindeanschluss G 3/4". Er eignet sich für Anwendungen mit hohen Temperaturen bis 230 °C und Betriebsdrücken bis 30 bar. Typische Einsatzbereiche sind Heizungs- und Kühlkreisläufe, bei denen eine zuverlässige Wärmeübertragung zwischen zwei Wasserkreisläufen erforderlich ist.
Wie ist der Reflex Longtherm Plattenwärmetauscher aufgebaut?
Der Wärmetauscher besteht aus mehreren hintereinander angeordneten Edelstahlplatten (Werkstoff 1.4404), die über Kontaktpunkte mit Kupferlot vakuumgelötet sind. Diese Verbindung sorgt für eine stabile und dauerhafte Verbindung der Platten. Auf den Plattenoberflächen sind Kanäle eingeprägt, die zwei getrennte und gegenläufige Strömungsräume für die beiden Wasserkreisläufe bilden. Dadurch wird eine effiziente Wärmeübertragung ermöglicht.
Welche Kanaltypen sind im Wärmetauscher vorhanden und was bewirken sie?
Der Plattenwärmetauscher verfügt über zwei Kanalformen: den rhc-Kanal mit großer thermisch wirksamer Länge und hohem Durchflusswiderstand sowie den rlc-Kanal mit kleiner thermisch wirksamer Länge und geringem Durchflusswiderstand. Diese Kanalgestaltung optimiert den Wärmeaustausch und den hydraulischen Widerstand je nach Anforderung.
Für welche Betriebsbedingungen ist der Longtherm Plattenwärmetauscher geeignet?
Dank des speziellen Lötverfahrens hält der Wärmetauscher hohen Temperaturen bis 230 °C und einem maximalen Betriebsdruck von 30 bar stand. Er ist für den Einsatz in druckbeaufschlagten Systemen geeignet und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

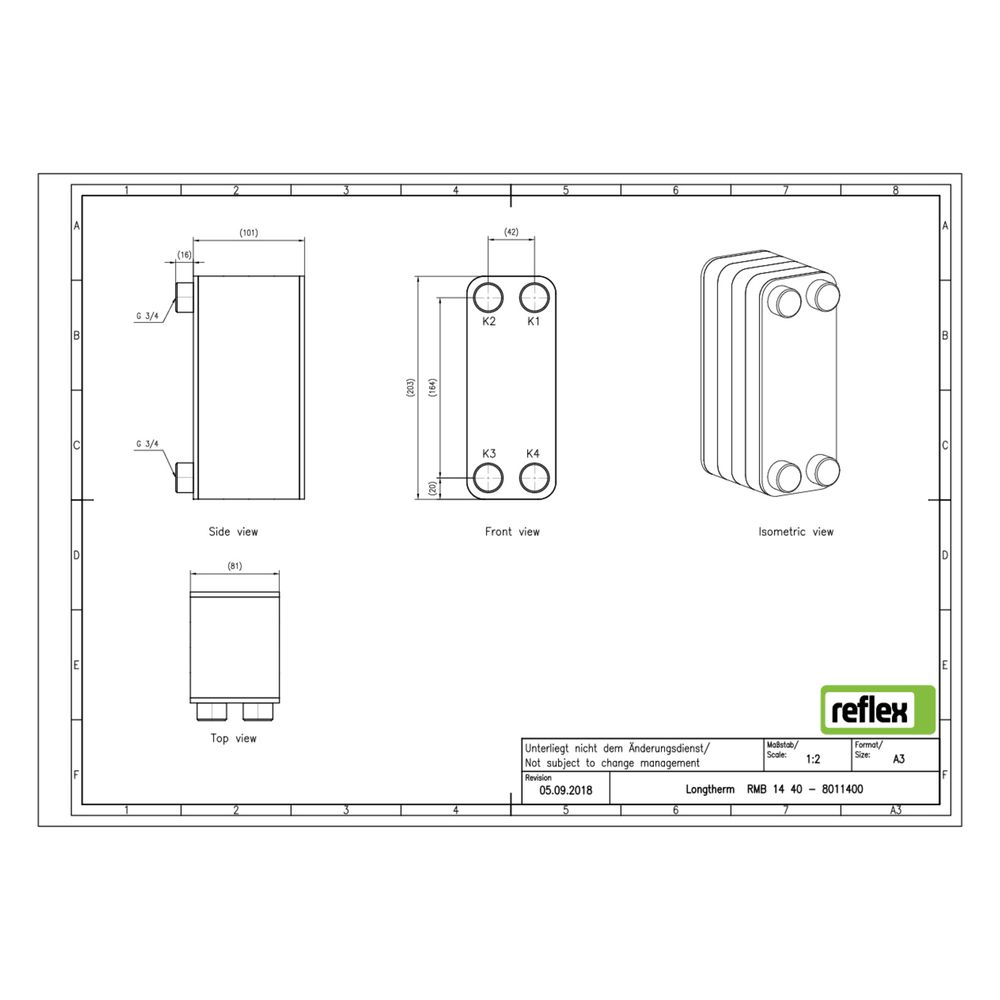

Welche Maße und Anschlussdetails sind relevant?
Der Plattenwärmetauscher hat eine Baulänge von 81 mm, eine Bauhöhe von 203 mm und eine Bautiefe von 101 mm. Der Mittenabstand der Anschlüsse beträgt 42 mm. Die primären Anschlüsse sind als Außengewinde mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ausgeführt. Das Gerät ist für den Einbau mit einer Dämmschale geeignet, diese ist jedoch nicht im Lieferumfang enthalten.
Technische Daten
- Anzahl der Platten: 40
- Werkstoff: Edelstahl 1.4404
- Lotmaterial: Kupfer
- Maximaler Arbeitsdruck: 30 bar
- Maximale Temperatur: 230 °C
- Anschluss: Außengewinde G 3/4" (20 mm)
- Baulänge: 81 mm
- Bauhöhe: 203 mm
- Bautiefe: 101 mm
- Mittenabstand Anschlüsse: 42 mm
- Ausführung: gelötet
Der Reflex Longtherm Plattenwärmetauscher RMB-14-40 überzeugt durch seine robuste Bauweise aus rostfreiem Edelstahl und das vakuumgelötete Kupferlot, die hohe Temperaturen und Drücke ermöglichen. Mit 40 Platten und einem Außengewindeanschluss G 3/4" ist er eine zuverlässige Lösung für effiziente Wärmeübertragung in Heizungs- und Kühlkreisläufen.
Technische Daten
| Hersteller-Warengruppe | Wärmeübertrager |
| Hersteller-Serie | Longtherm |
| Hersteller-Produktgruppe | Longtherm |
| Hersteller-Artikelnummer | 8011400 |
| Hersteller | Reflex |
| Anzahl der Platten | 40,00 |
| Artikelnummer | REFLEX-8011400 |
| Ausführung | gelötet |
| Bauhöhe | 203,00 |
| Baulänge | 81,00 |
| Bautiefe | 101,00 |
| EAN-13 | 4036705178245 |
| Geeignet für Dämmschale | ja |
| Gewicht | 2,67 kg |
| Max Arbeitsdruck | 30,00 |
| Mit Dämmschale | nein |
| Mittenabstand Anschlüsse | 42,00 |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Primärer Anschluss | Außengewinde |
| Seitliche Anschlussmöglichkeit | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoff Lotmaterial | Kupfer |
| Wärmetauscher vollversiegelt | nein |
| WEEE-Nr. | 30666633 |
