Reflex Refix DT Ausdehnungsgefäß MAG 1500, Nennvolumen 1500l, 16 bar, Duo-Flansch DN 65

Der Reflex Refix DT Ausdehnungsgefäß MAG 1500 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 16 bar. Es ist speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen in Kaltwasserleitungen konzipiert und erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Das Gefäß verfügt über einen Duo-Flansch DN 65 und ist mit einer langlebigen Epoxidharzbeschichtung innen und außen versehen.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Ausdehnungsgefäß ist mit einer austauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster unterteilt. Die Membran entspricht den Anforderungen der Elastomerleitlinie, W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist DVGW-geprüft (Reg.-Nr. NW-0411AT2534). Die Konstruktion beinhaltet eine durchströmte Bauweise, die eine optimale Hygiene sicherstellt. Das Gefäß ist mit einem Duo-Flanschanschlussstück mit Durchströmungseinrichtung ausgestattet, das ab DN 50 zum Einsatz kommt.

Für welche Anwendungen ist das Ausdehnungsgefäß geeignet?

Das Reflex Refix DT MAG 1500 ist ausschließlich für Kaltwasseranlagen geeignet und wird in Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen eingesetzt. Es ist nicht für den Einsatz in Zentralheizungen oder Kühlanlagen vorgesehen. Die hygienische Ausführung und die Beschichtung nach KTW-A machen es besonders geeignet für Großanlagen, bei denen hohe Anforderungen an die Wasserqualität bestehen.

Welche Sicherheits- und Ausstattungsmerkmale bietet das Gefäß?

Das Ausdehnungsgefäß ist mit einem Manometer und einem Vordruckventil ausgestattet, die durch einen Metallbügel geschützt sind. Es verfügt über eine Muffe für einen optionalen Membranbruchmelder. Die Flowjet-Durchströmungsarmatur ist inklusive Absperrung und Entleerung integriert. Das Gefäß ist SVGW geprüft und zugelassen und entspricht der Druckgeräterichtlinie 2014/68/EU sowie den Normen DIN EN 13831, VDI 4708 und AD 2000. Es besteht keine Bewilligungspflicht gemäß Schweizer Richtlinien bei den angegebenen Druck- und Volumenwerten.

Wie sind die Maße und technischen Eigenschaften des Reflex Refix DT MAG 1500?

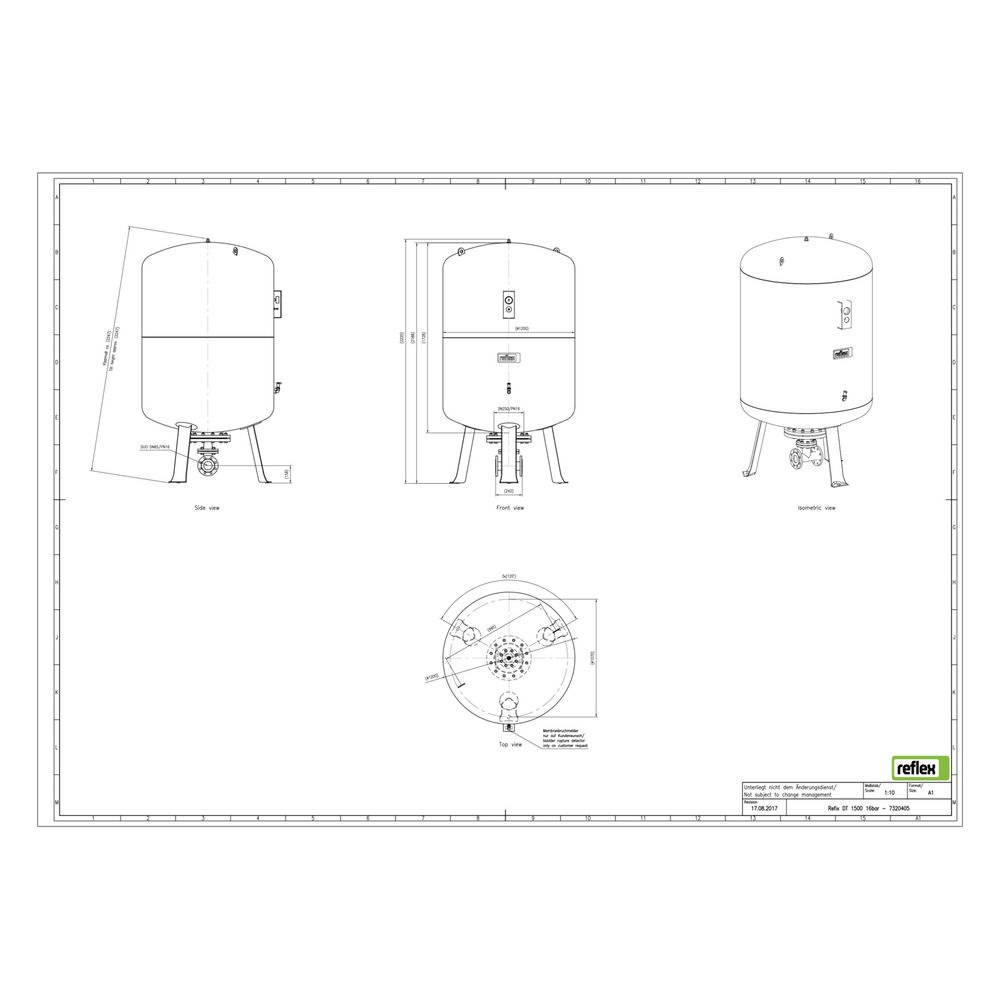

Das Ausdehnungsgefäß hat eine Bauhöhe von 1995 mm, einen Durchmesser von 1200 mm und ein Kippmaß von 2070 mm. Der Anschluss erfolgt über ein metrisches Außengewinde mit einem Nenndurchmesser des Ausdehnungsanschlusses von DN 65 (Rohraußendurchmesser 76,1 mm). Der Vordruck ist auf 2 bar eingestellt, die Druckstufe des Flansches beträgt PN 16. Das Gefäß ist vertikal platzierbar und mit Füßen ausgestattet. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 und 70 °C. Es ist nicht für den Einsatz mit Glykolmischungen geeignet.

Technische Daten

• Nennvolumen: 1500 l
• Maximaler Betriebsdruck: 16 bar
• Anschluss: Duo-Flansch DN 65, Außengewinde (metrisch)
• Bauhöhe: 1995 mm
• Durchmesser: 1200 mm
• Kippmaß: 2070 mm
• Vordruck: 2 bar
• Druckstufe Flansch: PN 16
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C
• Membranwerkstoff: Butylkautschuk (IIR)
• Platzierung: vertikal

Das Reflex Refix DT Ausdehnungsgefäß MAG 1500 bietet eine hygienische und robuste Lösung für Großanlagen in der Trinkwassertechnik. Mit einem Nennvolumen von 1500 Litern und einem maximalen Betriebsdruck von 16 bar ist es optimal für Kaltwasseranwendungen geeignet und erfüllt hohe Anforderungen an Sicherheit und Qualität.
