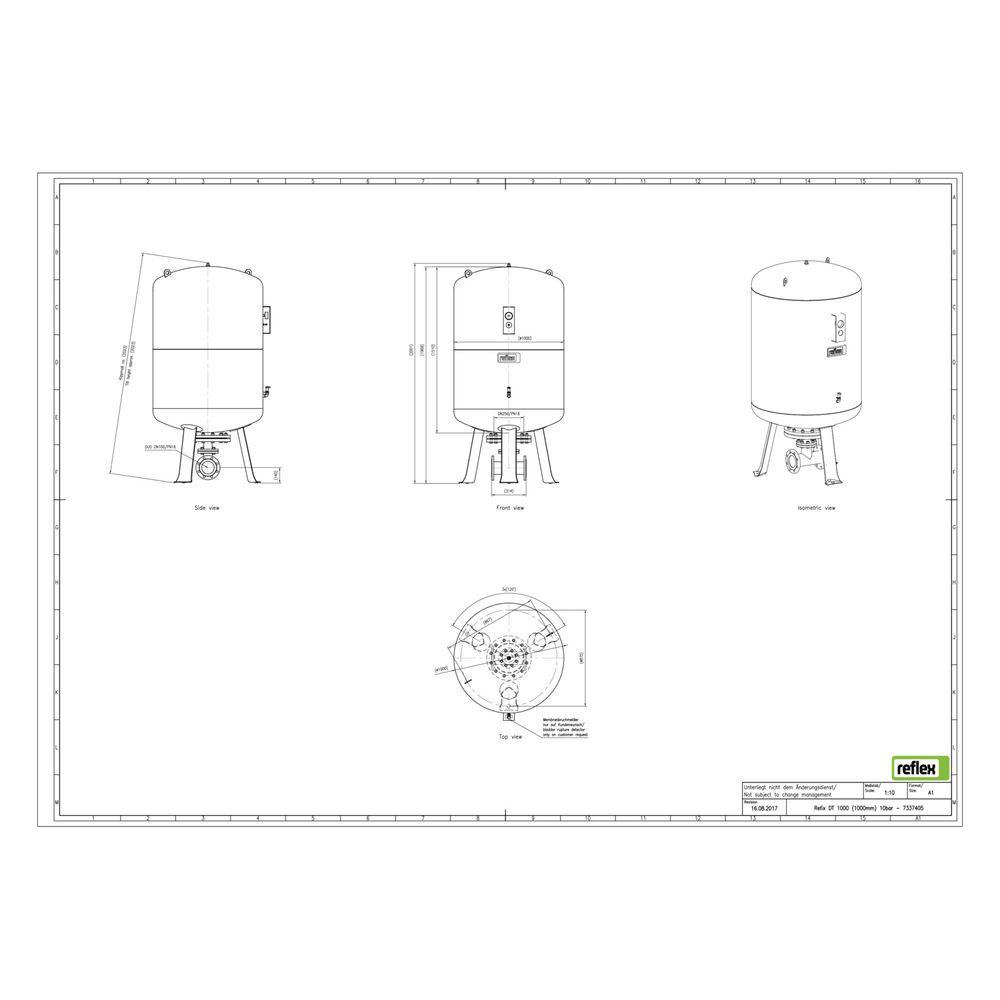

Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000, Nennvolumen 1000l, 10 bar, Duo-Flansch DN 100

Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 ist ein durchströmtes Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Es ist speziell für den Einsatz in Kaltwasseranlagen wie Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen konzipiert. Die Ausführung mit Duo-Flansch DN 100 ermöglicht eine optimale Anpassung an verschiedene Anschlussvarianten.

Wie ist das Reflex Refix DT Ausdehnungsgefäß konstruiert?

Das Gefäß verfügt über eine austauschbare Vollmembran aus Butylkautschuk (IIR), die das Wasser- und Gasvolumen im Inneren trennt und so für einen konstanten Druck sorgt. Die Membran entspricht den Anforderungen der Elastomerleitlinie und der W 270 sowie den Normen DIN EN 13831, DIN 4807 T5 und ist nach KTW-C und W270 geprüft. Das Gefäß ist innen und außen mit einer langlebigen Epoxidharzbeschichtung nach KTW-A versehen, die den Korrosionsschutz sicherstellt. Ein Metallbügel schützt das Manometer und das Vordruckventil vor Beschädigungen. Eine Muffe ermöglicht den Einbau eines optionalen Membranbruchmelders.

Welche Anschluss- und Ausstattungsmerkmale bietet das Ausdehnungsgefäß?

Das Ausdehnungsgefäß ist mit einem Duo-Flanschanschluss DN 100 ausgestattet, der eine Durchströmungseinrichtung integriert. Bis zu einer Rohrgröße von Rp 1 1/4' ist eine Flowjet-Durchströmungsarmatur mit Absperrung und Entleerung enthalten. Das Gefäß ist für die vertikale Aufstellung vorgesehen und verfügt über Füße zur sicheren Platzierung. Es besitzt ein Manometer zur Drucküberwachung, jedoch kein integriertes Sicherheitsventil oder Befestigungsmaterial.

Für welche Anwendungen ist das Reflex Refix DT Ausdehnungsgefäß geeignet?

Das Gefäß ist ausschließlich für Kaltwasserleitungen ausgelegt und eignet sich besonders für Großanlagen in der Trinkwassererwärmung, Wasserversorgung und Druckerhöhung. Die durchströmte Bauweise erfüllt hohe hygienische Anforderungen gemäß DIN 1988. Die Zulassung nach der Druckgeräterichtlinie 2014/68/EU sowie die SVGW-Prüfung bestätigen die Eignung für den Einsatz in Trinkwasseranlagen. Es ist nicht für den Einsatz in Heizungs- oder Kühlanlagen geeignet.

Welche Normen und Zulassungen erfüllt das Produkt?

Das Ausdehnungsgefäß entspricht den Normen DIN EN 13831, VDI 4708 und AD 2000. Die Membran ist geprüft nach DIN 4807 T5 und trägt die DVGW-Registriernummer NW-0411AT2534. Das Produkt ist gemäß der Druckgeräterichtlinie 2014/68/EU zugelassen und erfüllt die Anforderungen der Schweizer Richtlinie SWKI HE301-01 sowie SVTI, sofern das Produktkennwertprodukt PSV mal VN kleiner oder gleich 3000 bar mal Liter ist.

Technische Daten

• Nennvolumen: 1000 l
• Maximaler Betriebsdruck: 10 bar
• Anschluss: Duo-Flansch DN 100 (Rohraußendurchmesser 114,3 mm)
• Membranwerkstoff: Butylkautschuk (IIR)
• Vordruck: 2 bar
• Bauhöhe: 2004 mm
• Durchmesser: 1000 mm
• Temperaturbereich Medium: -10 bis 70 °C
• Farbe: grün
• Platzierung: vertikal
• Mit Manometer: ja
• Mit Füßen: ja
• Druckstufe Flansch: PN 16

Das Reflex Refix DT Ausdehnungsgefäß MAG 1000/1000 bietet eine zuverlässige Druckpufferung für Kaltwasseranlagen mit einem Nennvolumen von 1000 Litern und einem maximalen Betriebsdruck von 10 bar. Die hochwertige Membran und die durchströmte Bauweise sorgen für hohe Hygiene und Langlebigkeit. Die Ausstattung mit Duo-Flanschanschluss und Manometer unterstützt eine einfache Integration und Überwachung im System.
