Reflex Refix DE Ausdehnungsgefäß MAG 100, Nennvolumen 100l, 16 bar, tauschbare Membran, mit Füßen, Blau

Der Reflex Refix DE Ausdehnungsgefäß MAG 100 ist ein blaues Membran-Druckausdehnungsgefäß mit einem Nennvolumen von 100 Litern und einem maximalen Arbeitsdruck von 16 bar. Es eignet sich für Feuerlösch-, Brauch- und Betriebswassersysteme sowie Fußbodenheizungen und Wärmequellenanlagen. Das Gefäß ist mit einer tauschbaren Vollmembran aus Butylkautschuk (IIR) ausgestattet und verfügt über Füße für eine stabile vertikale Aufstellung.

Für welche Anwendungen ist das Refix DE Ausdehnungsgefäß geeignet?

Das Ausdehnungsgefäß ist für Wasserversorgungsanlagen konzipiert, die nicht der DIN 1988 unterliegen. Typische Einsatzbereiche sind Feuerlösch- und Betriebswassersysteme, Fußbodenheizungen und Wärmequellenanlagen. Es ist für den Zusatz von Frostschutzmitteln mit einem Anteil von 25 bis 50 % geeignet und kann bei Mediumtemperaturen von -10 bis 70 °C im Dauerbetrieb eingesetzt werden. Zudem ist es für Kühlanwendungen geeignet.

Wie ist das Ausdehnungsgefäß konstruiert und welche Materialien werden verwendet?

Das Gefäß verfügt über eine Vollmembran, die das Gefäß in einen Wasser- und einen Gasraum mit Druckpolster teilt. Ab einem Volumen von 50 Litern ist die Membran tauschbar. Die Membran besteht aus Butylkautschuk (IIR). Wasserberührende Teile sind korrosionsgeschützt, und das Gefäß ist mit einer langlebigen Epoxidharzbeschichtung versehen. Die Konstruktion entspricht der Norm DIN EN 13831 und erfüllt die Anforderungen der Druckgeräterichtlinie 2014/68/EU.

Welche technischen Merkmale und Ausstattungen bietet das Refix DE?

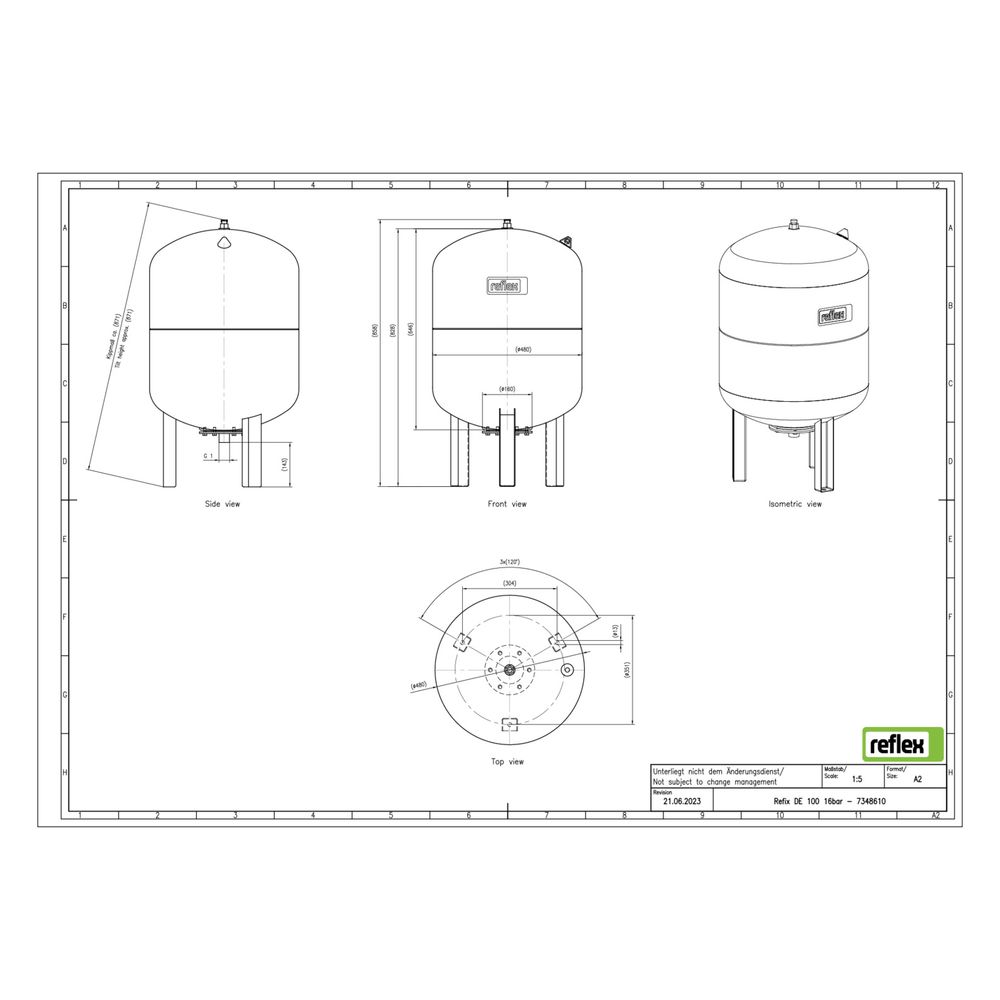

Das Ausdehnungsgefäß ist für eine vertikale Platzierung mit Füßen vorgesehen. Es besitzt einen metrischen Außengewindeanschluss mit einem Nenndurchmesser von 1 Zoll (25 mm) und einem Rohraußendurchmesser von 33,7 mm. Der Vordruck beträgt 4 bar, der maximale Arbeitsdruck 16 bar. Die Bauhöhe beträgt 849 mm, der Durchmesser 480 mm und das Kippmaß 871 mm. Manometer und Vordruckventil sind nicht integriert.

Technische Daten

• Nennvolumen: 100 l
• Maximaler Arbeitsdruck: 16 bar
• Vordruck: 4 bar
• Bauhöhe: 849 mm
• Durchmesser: 480 mm
• Kippmaß: 871 mm
• Anschluss: Außengewinde (metrisch), 1 Zoll (25 mm)
• Rohraußendurchmesser Anschluss: 33,7 mm
• Membranmaterial: Butylkautschuk (IIR)
• Farbe: Blau
• Platzierung: Vertikal mit Füßen
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 bis 70 °C

Das Reflex Refix DE Ausdehnungsgefäß MAG 100 bietet eine robuste und korrosionsgeschützte Lösung für Wassersysteme mit erhöhten Anforderungen an den Korrosionsschutz. Mit einem Nennvolumen von 100 Litern und einem maximalen Arbeitsdruck von 16 bar ist es vielseitig einsetzbar und durch die tauschbare Membran besonders wartungsfreundlich.
